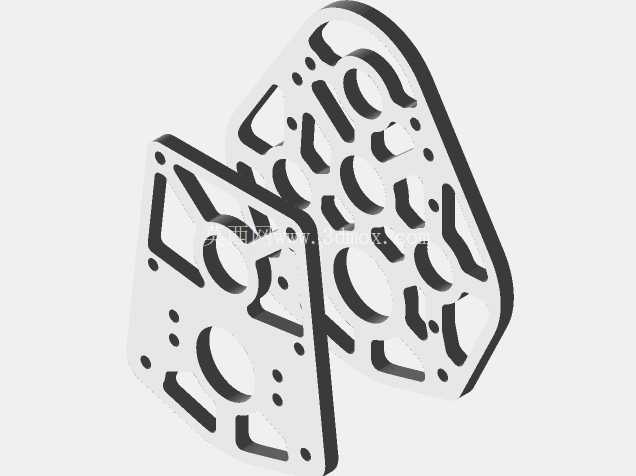

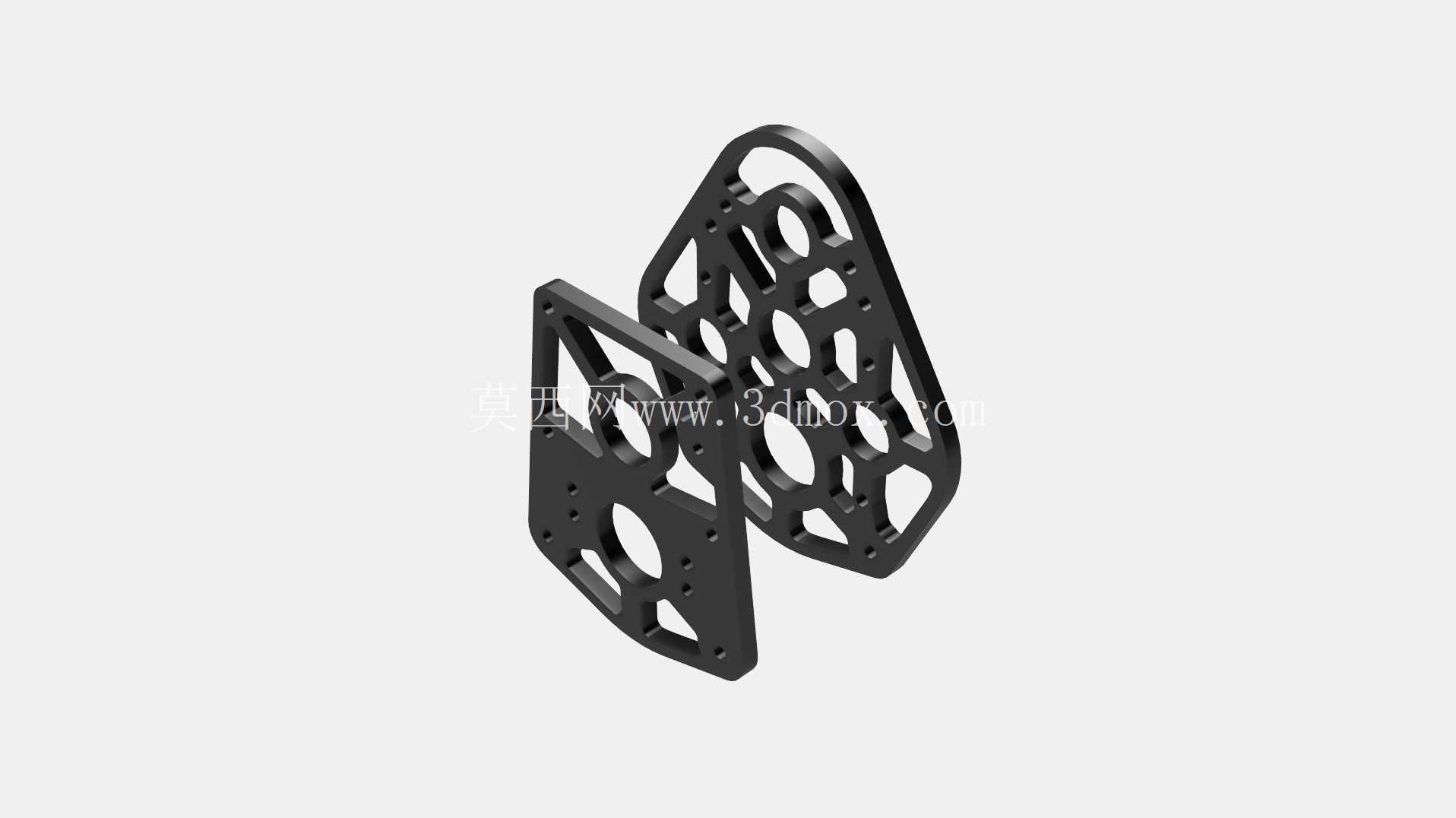

这套减速装置是面向FRC机器人竞赛场景开发的动力传输部件,核心作用是匹配高转速驱动电机的输出特性,将电机端的高转速低扭矩输出,转化为行走机构、执行机构端需要的低转速大扭矩动力,适配竞赛场景下机器人快速启停、负载冲击、频繁正反转的极端工况。从结构设计来看,装置采用了镂空式轻量化安装板结构,安装板上的镂空并非单纯为了减重,每一处开孔的位置都经过受力校核,既避开了齿轮啮合的传动干涉区域,也预留了标准件安装的沉头空间,同时保证安装板在承受传动径向力时不会出现形变翘曲,毕竟FRC赛事中机器人经常会发生对抗碰撞,传动部件的安装刚性直接决定了动力输出的稳定性。
设计时首先考虑的是安装边界的兼容性,安装板上的孔位完全匹配FRC赛事常用的铝型材安装孔距标准,不需要额外做转接件就能直接固定在机器人的框架型材上,输入端的轴孔适配竞赛场景常用的直流伺服电机输出轴尺寸,输出端的连接位可以直接对接标准规格的驱动轮轴、机械臂关节轴,不需要额外加工转接法兰,能大幅缩短参赛队伍的机械装配调试周期。从功能特性上看,三级减速的传动比设置经过了赛事场景的扭矩匹配计算,既不会因为减速比过大导致机器人行走速度过慢,影响竞赛中的机动性能,也不会因为减速比过小导致输出扭矩不足,在爬坡、推挤对抗、抓取重物时出现电机堵转烧损的问题。
传动结构的布局采用了平行轴排布方式,齿轮啮合的中心距公差控制在合理范围内,既保证齿轮传动的重合度,降低传动过程中的背隙,提升动力传输的响应速度,也避免中心距过小导致齿轮啮合过紧,出现传动卡滞、磨损加剧的问题。安装板的外形做了切角处理,所有边缘位置都预留了安全间隙,不会和机器人上的其他部件比如布线槽、气动管路、传感器安装位产生干涉,在做整机布局时,这套减速装置可以根据安装空间的需求,选择水平或者竖直方向固定,安装板上对称布置的孔位支持正反两种安装姿态,适配不同机器人的底盘布局、机械臂安装位置需求。
在实际赛事应用中,这类减速装置往往要承受连续数小时的调试运转,以及竞赛过程中的瞬时冲击负载,所以设计时在安装板的受力集中位置,也就是轴承安装位、电机固定位的周边,都做了局部加厚的结构处理,避免长期受力后出现安装孔滑牙、板件开裂的问题。齿轮的排布位置特意做了偏心调整,保证每一级齿轮的受力都均匀分布在齿宽方向,不会出现偏载导致的齿轮断齿问题。另外这套装置的结构做了集成化设计,将原本需要分开安装的电机固定座、齿轮传动箱、输出轴支座都整合在两块安装板之间,不需要额外设计箱体外壳,既减轻了整体重量,也方便参赛队伍在调试过程中快速检查齿轮啮合状态、涂抹润滑脂、更换磨损的齿轮件,不需要完全拆解整个传动结构就能完成日常维护。考虑到FRC赛事中机器人的重量有严格限制,这套装置的镂空设计在保证结构强度的前提下,尽可能去除了非受力区域的多余材料,整体重量控制在赛事要求的部件重量配额范围内,不会给整机重量控制带来额外负担。安装时只需要将电机固定在输入端的安装位,依次装入各级齿轮和轴承,再将另一侧安装板对齐孔位锁紧标准件,就能完成整个减速装置的装配,装配过程不需要专用工装,普通的内六角扳手就能完成全部操作,非常适合参赛学生队伍的加工装配条件。在传动效率方面,平行轴齿轮传动的结构本身就具备较高的传动效率,搭配合理的润滑方案,能够将电机的动力尽可能多地传递到执行端,减少动力损耗,提升电池的续航时间,这在竞赛过程中是非常关键的优势,更长的续航意味着机器人可以完成更多的竞赛任务,不需要频繁更换电池。另外装置的输出端预留了多种连接接口,可以适配不同规格的联轴器、同步带轮、驱动轮,参赛队伍可以根据自己的机器人设计方案,灵活选择动力输出的连接方式,不需要对减速装置本身做二次加工,大幅降低了机械设计的复杂度。
