FRC竞赛用宽幅机器人行走底盘结构

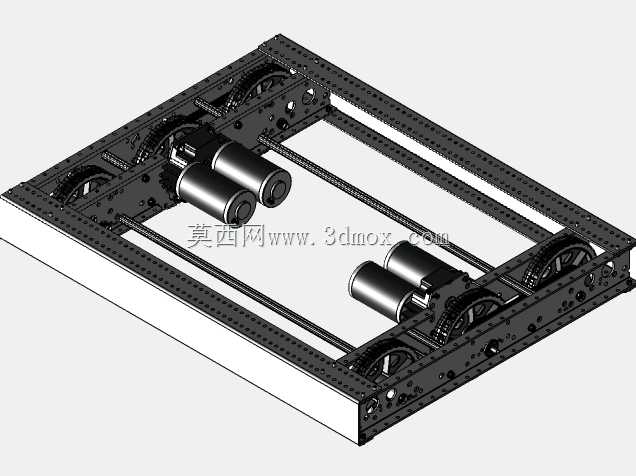

　　该宽幅行走底盘主要面向青少年机器人竞赛场景设计，适配FRC赛事的场地对抗、任务执行需求，作为竞赛机器人的核心承载基体，承担上部功能机构安装、动力输出、行走转向的核心作用，整体结构围绕赛事规则的尺寸限制、对抗强度要求、快速拆装维护需求展开设计。从结构布局来看，底盘采用双侧对称动力排布，两侧分别布置双驱动电机配合齿轮传动轮组，轮系采用大直径摩擦轮设计，能够在竞赛场地的地毯材质表面提供足够的抓附力，避免急加速、急转向、碰撞对抗过程中出现打滑失稳的问题。框架主体采用多孔铝型材拼接结构，型材表面规则排布的安装孔位可兼容不同规格的上部机构安装，无需二次打孔加工，能够根据赛事不同任务需求快速调整上部执行机构的安装位置，适配投送、攀爬、

　　拾取等不同赛题任务的改装需求。宽幅的框架设计有效降低了整车的重心高度，在对抗碰撞过程中能够减少侧翻风险，底盘内部预留了充足的走线空间与电控元件安装位，电池、控制器、驱动模块均可嵌入框架内部安装，避免上部机构占用过多空间，同时降低元件受碰撞损坏的概率。传动系统采用齿轮直驱轮组的结构，省去了冗余的传动链路，动力传递效率更高，同时齿轮啮合的传动形式相比带传动、链传动具备更高的抗冲击能力，在赛事对抗中遭遇碰撞时不易出现传动失效的问题，双侧独立驱动的形式可实现原地转向，在狭小的竞赛场地内具备更灵活的走位能力，能够快速完成路线调整、避障、对位等操作。从安装边界来看，底盘整体外轮廓尺寸严格贴合赛事规则的尺寸限制，

　　框架上下平面均预留了统一规格的安装孔阵列，上部机构可通过标准紧固件直接固定，轮组的安装高度经过精准核算，保证底盘离地间隙处于合理区间，既能够顺利通过场地内的凸起障碍、坡道结构，又不会因离地过高导致重心上移影响稳定性。底盘的侧边预留了防撞条安装槽位，可加装缓冲防撞结构，在对抗碰撞过程中吸收冲击能量，保护框架主体与内部元件不受损坏，驱动电机采用下沉式安装设计，电机主体嵌入框架内部空间，不会突出底盘上平面占用上部机构的安装空间，同时电机的接线端朝向底盘内侧，能够避免走线外露被剐蹭扯断。在结构强度设计上，框架的拼接位置均采用加厚角件配合紧固件连接，受力集中的轮组安装位置额外增加了补强板结构，能够承受对抗过程中的瞬时冲击载荷，

　　不会出现框架变形、轮组错位的问题。整体结构采用模块化设计思路，轮组、电机、框架均可快速拆分，在赛事现场出现零件损坏时可快速更换备件，减少维修耗时，适配竞赛场景下的快速抢修需求。底盘的动力轮排布经过重心匹配核算，无论上部搭载何种功能机构，只要整体重心处于底盘中心区域范围内，均可保证四轮均匀接地，不会出现个别轮组悬空导致抓地力不足的问题。框架的型材截面经过选型优化，在保证整体结构刚度满足对抗需求的前提下，尽可能降低底盘自身重量，为上部功能机构预留更多的重量配额，适配赛事的整车重量限制要求。
