黄铜内螺纹手动球阀三维结构设计

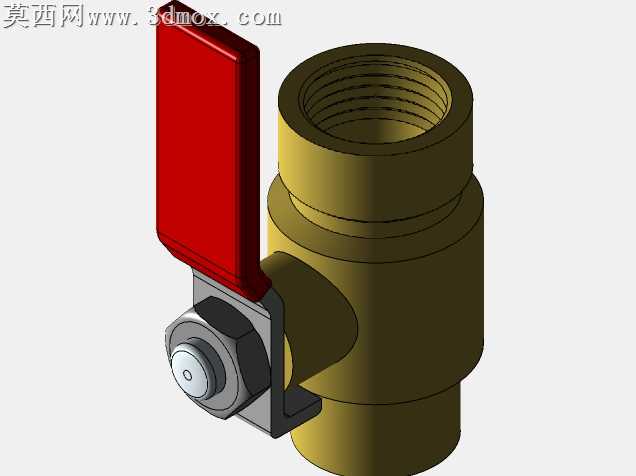

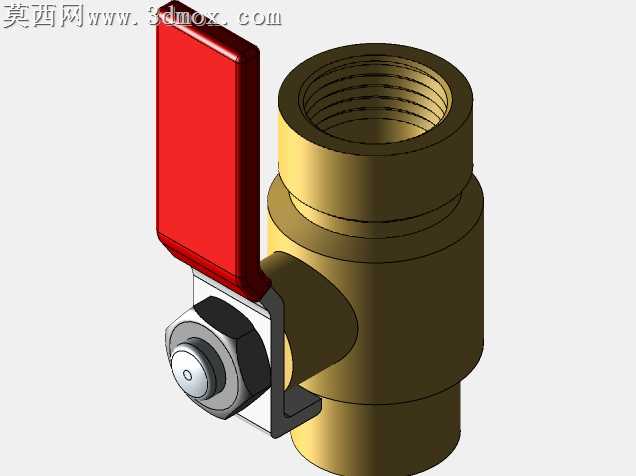

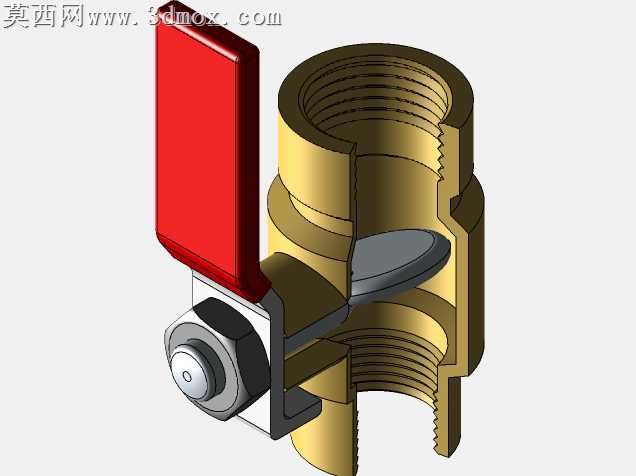

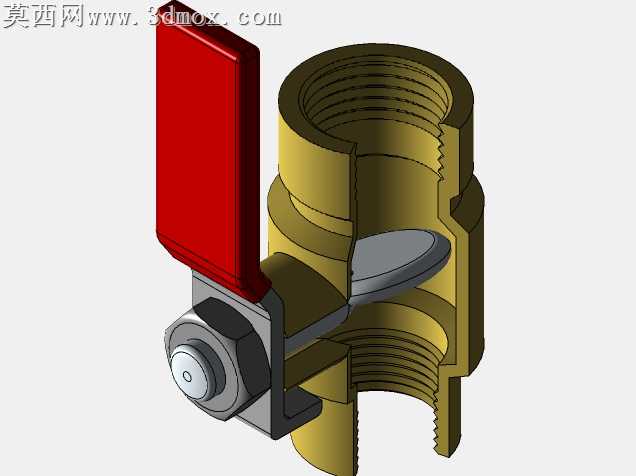

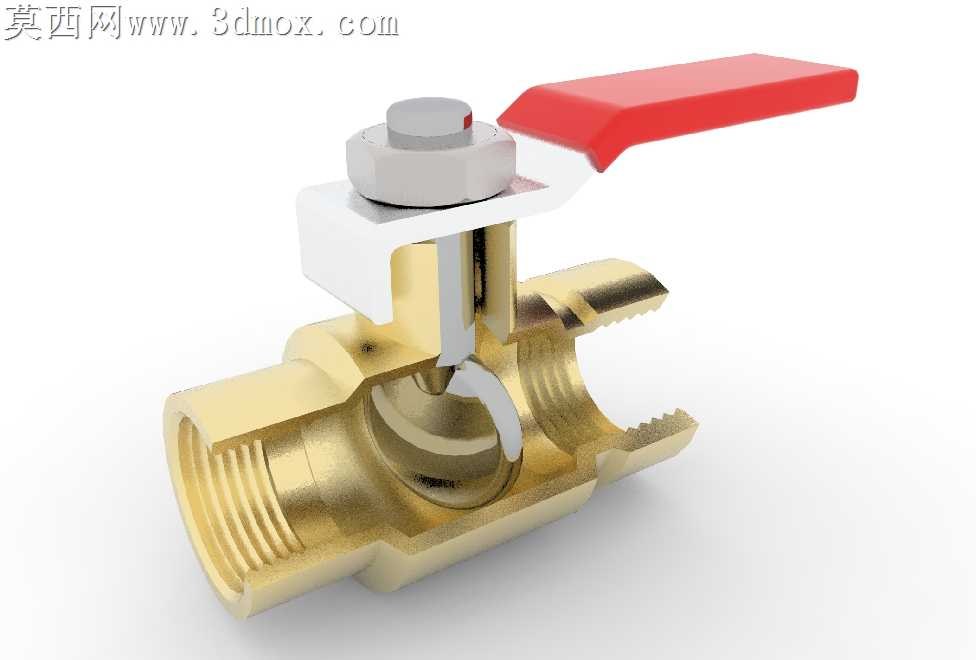

本作品为手动黄铜球阀的三维结构设计模型，建模过程中严格遵循民用管路球阀的通用尺寸规范，对阀体、阀芯、阀杆、手柄、密封组件等全部零件进行了独立参数化建模，完整还原了球阀的内部装配关系与工作原理。建模阶段首先以阀体为核心基准，绘制黄铜锻压成型的主体轮廓，精准刻画两端内螺纹的牙型参数、中部流道的圆弧过渡结构、阀杆安装孔的同轴度公差特征，保证各配合面的尺寸匹配度；阀芯部分采用球形通孔结构设计，建模时严格控制球面的圆度公差，确保通孔与阀体流道的同轴度，还原阀芯旋转90度即可实现全开全关的动作逻辑；阀杆部分做了防吹出结构的细节还原，对应阀体内部的限位台阶做了精准的尺寸匹配，同时还原了阀杆与阀芯连接部位的扁方传动结构，保证扭矩传递的结构合理性。手柄部分采用红色包覆式杠杆结构，建模时还原了手柄与阀杆连接的安装孔、防滑握持的曲面造型，通过加长力臂的结构设计体现手动操作的省力特性。材质与渲染阶段，为阀体、阀芯等金属零件赋予黄铜材质，调整金属粗糙度、反射率参数还原锻压黄铜的温润金属光泽，密封件部位赋予聚四氟乙烯哑光白色材质，手柄部位赋予红色工程塑料材质，通过不同材质的质感区分清晰呈现各零件的功能分区；渲染时采用柔和的工作室布光方案，通过剖面展示的视角清晰呈现内部流道、阀芯密封配合、阀杆传动的全部结构细节，让观者可以直观理解球阀的截流工作原理。设计思路上以民用给排水、低压燃气管路常用的小型球阀为原型，在保证外观还原度的同时，重点强化内部结构的准确性，所有配合间隙、装配关系均参考实物测绘参数设置，既可以作为五金阀件的结构展示素材，也可用于相关产品的设计参考、教学演示场景，完整呈现了手动球阀从外部造型到内部传动、密封的全部结构特征。
