水泥熟料预粉磨用气动滑动闸门结构设计

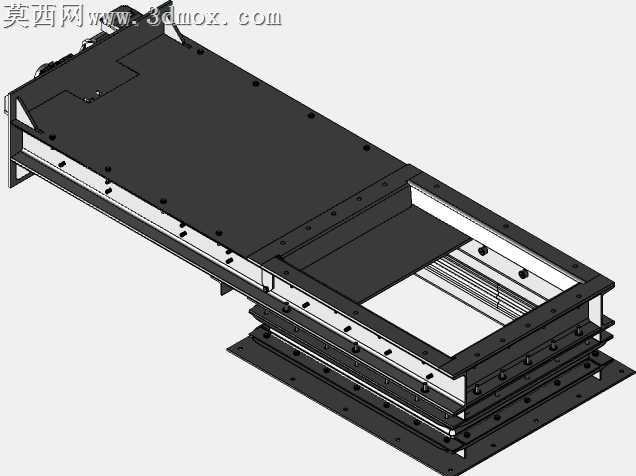

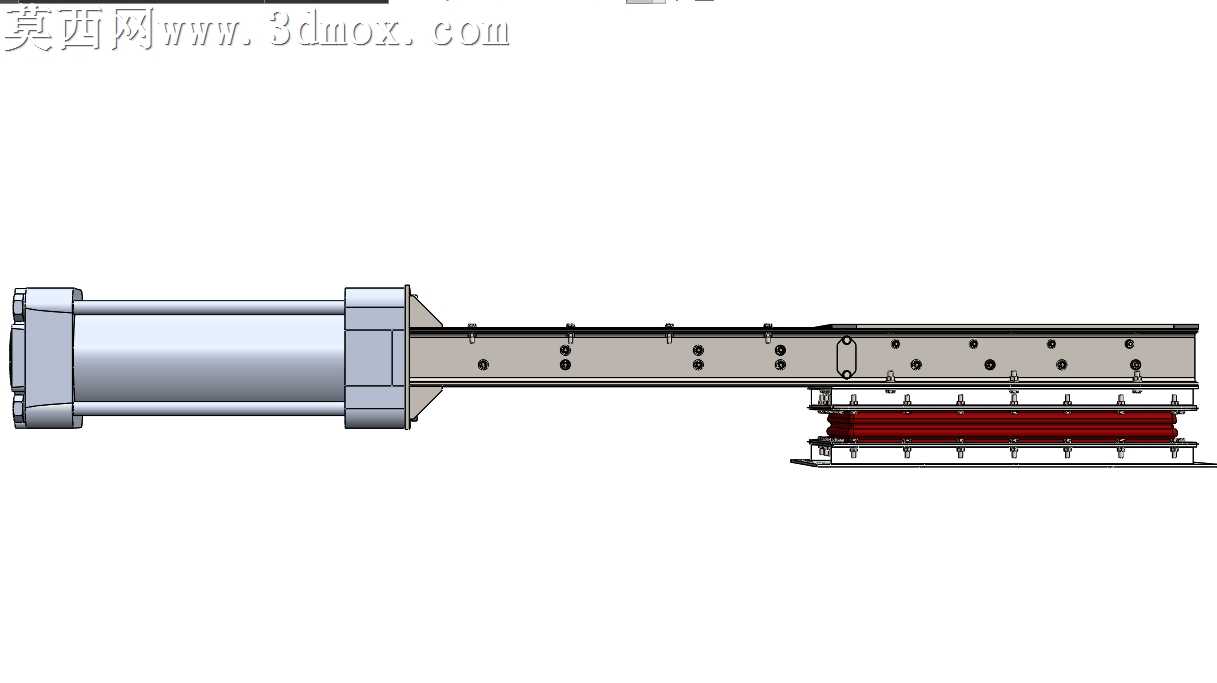

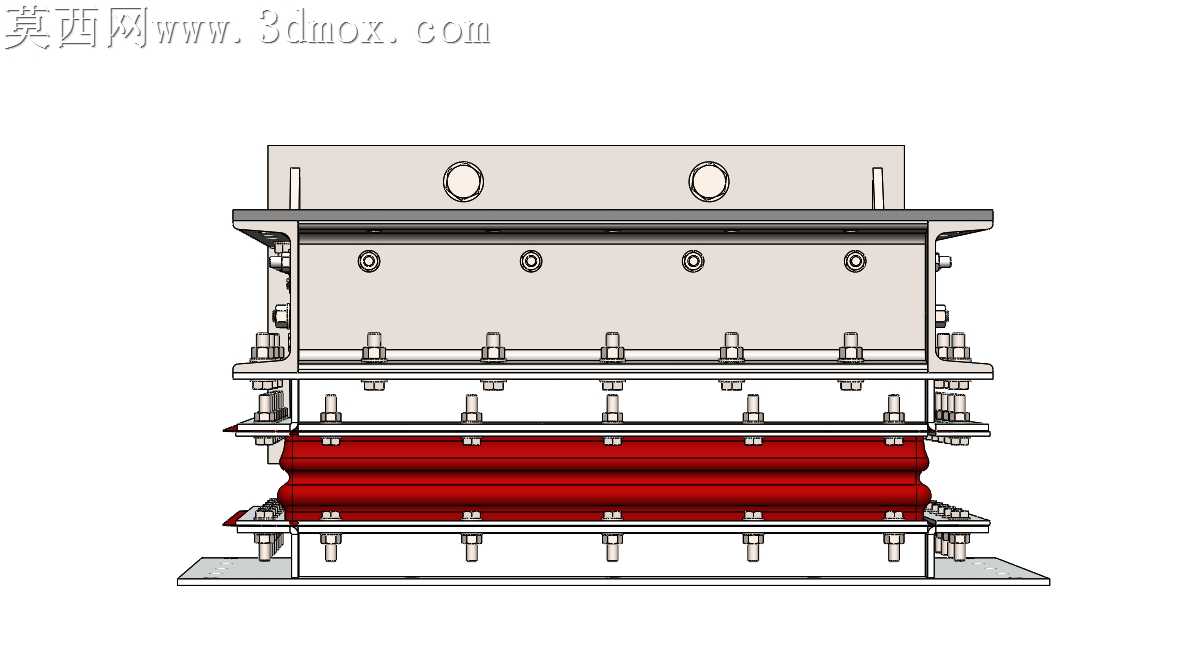

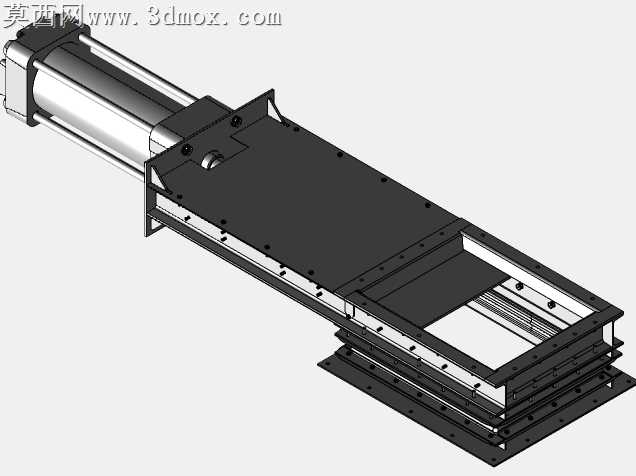

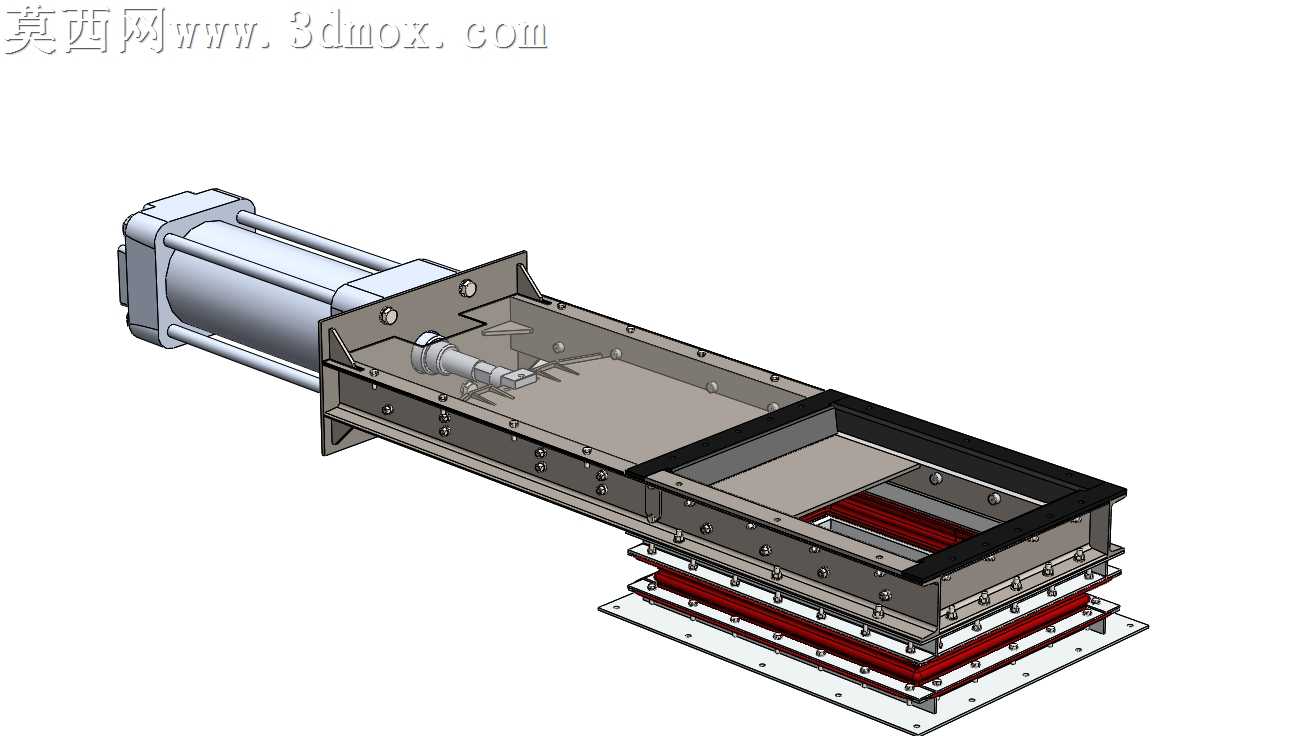

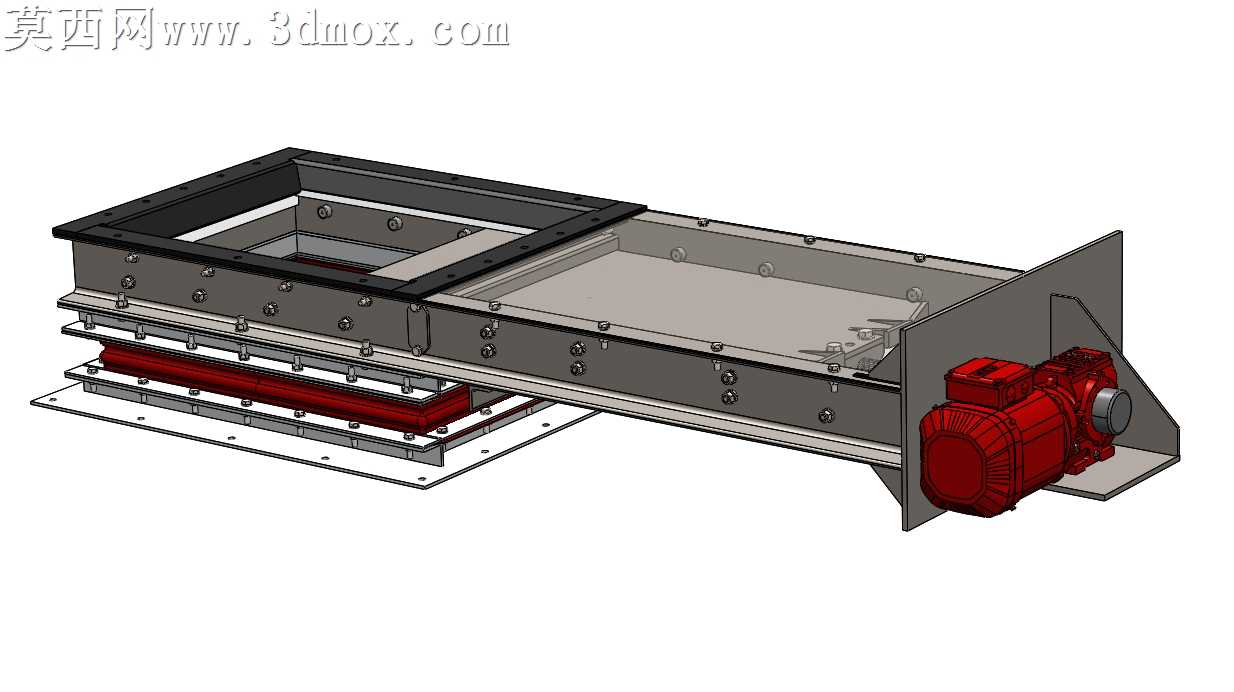

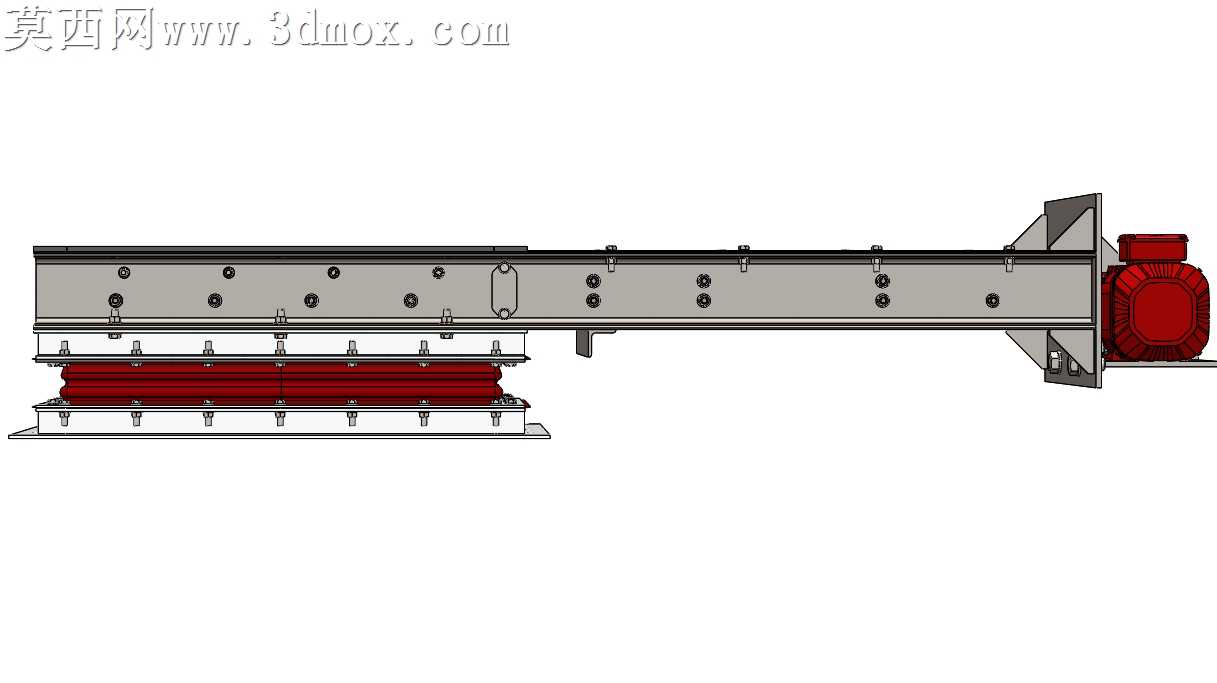

本模型为应用于水泥生产预粉磨工段的散装物料截流用气动滑动闸门，整体采用三维参数化建模完成，建模过程严格遵循机械设计公差配合要求，对各部件的装配关系进行了完整约束，可直接用于工程出图与结构校核。模型外观采用工业级渲染处理，主体金属结构件赋予哑光碳钢材质，表面做轻度氧化质感处理以还原工业设备真实使用状态，密封部位采用红色耐高温橡胶材质，气动缸体做亮面金属与端盖哑光铸铝的材质区分，各连接螺栓、定位销等标准件均做细节材质刻画，渲染光影采用侧上方主光源搭配底部补光，清晰呈现设备内部插板、导轨、密封层的层叠结构，无过曝或暗部死黑问题。结构设计上，设备以标准气动气缸作为动力执行元件，气缸通过连接法兰与闸板框架刚性连接，框架内部设置高精度导向导轨，保证闸板往复运动过程中无卡滞、偏磨问题；闸板采用加厚耐磨钢板制作，边缘做倒角处理避免刮伤密封件，框架与上下工艺接口之间设置多层耐高温密封垫，适配水泥熟料输送过程中的高温、高磨蚀工况，框架侧面设置可拆卸检修盖板，方便日常维护与密封件更换，底部安装法兰预留标准螺栓孔位，可直接与上下游输送设备、料仓接口对接。设计思路围绕水泥预粉磨工段的熟料截流需求展开，针对熟料温度高、硬度大、易卡滞的工况特点，在闸板与框架间隙处设置了防卡料挡边结构，避免细颗粒熟料进入导轨副影响闸板动作，气缸选型匹配大推力规格，保证满料状态下闸板可顺利切断料流实现截料，整体结构紧凑，安装空间占用小，无需额外配套辅助结构即可直接安装使用，各部件均采用行业通用标准规格，方便后期备件更换与维护，可广泛适配水泥、建材、矿山等行业的散装物料输送截流场景。
