法兰连接式铜制手动截止阀三维设计

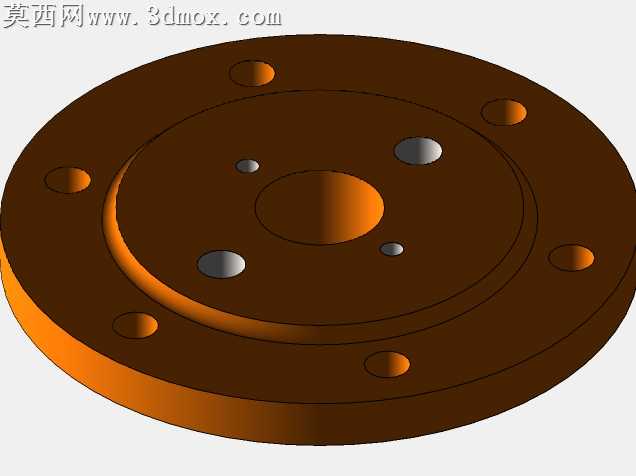

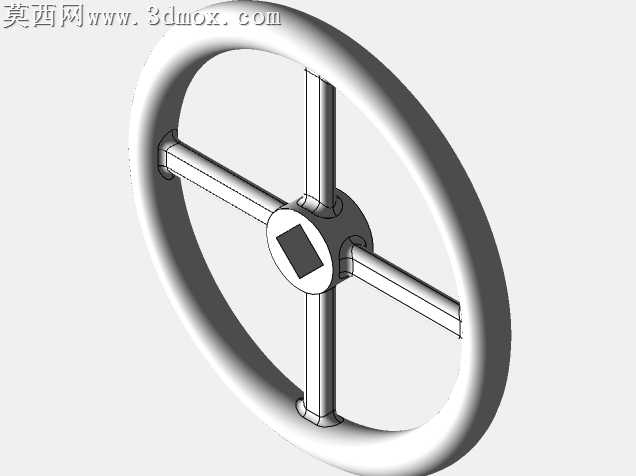

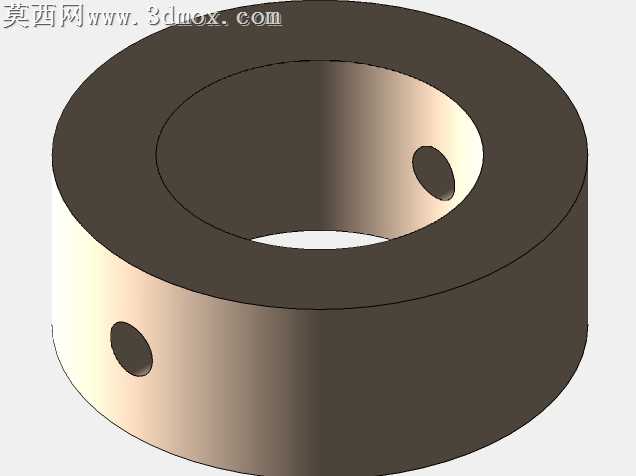

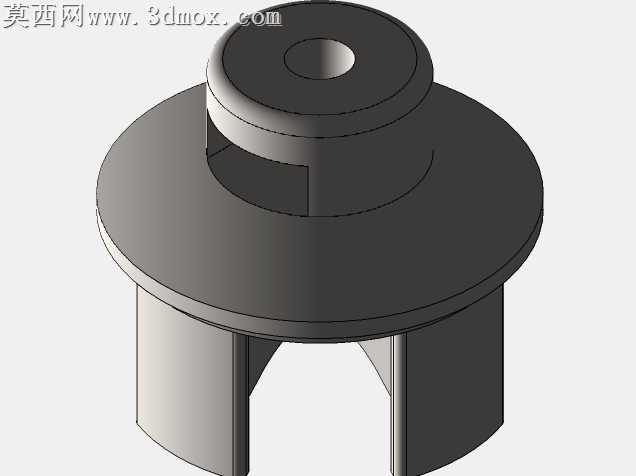

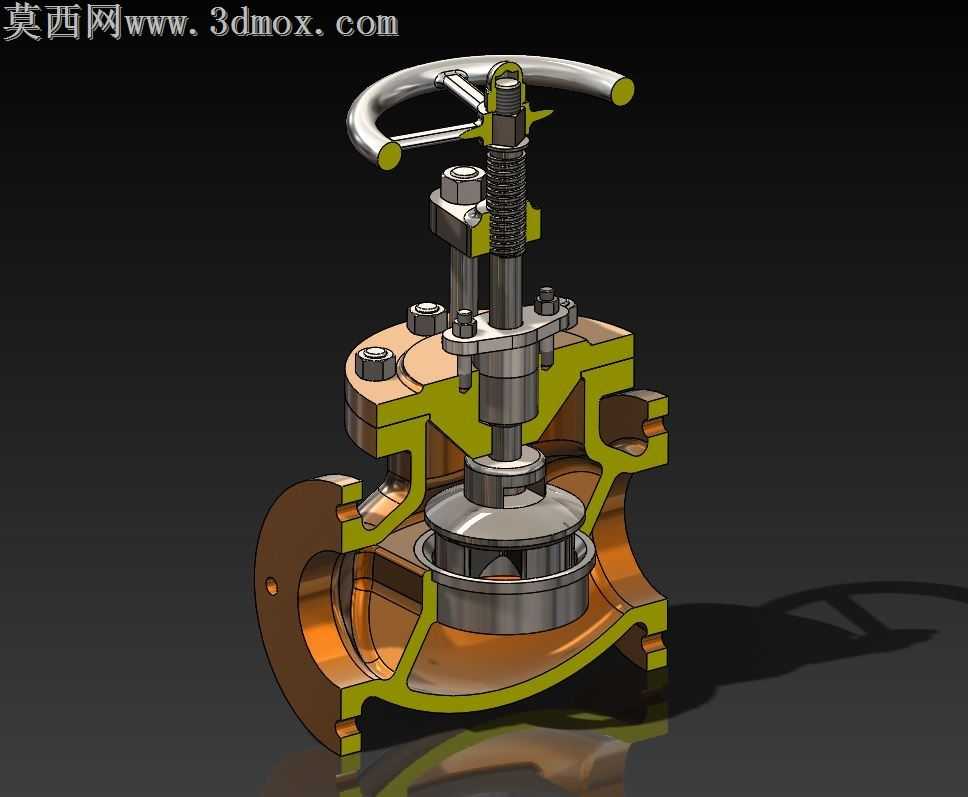

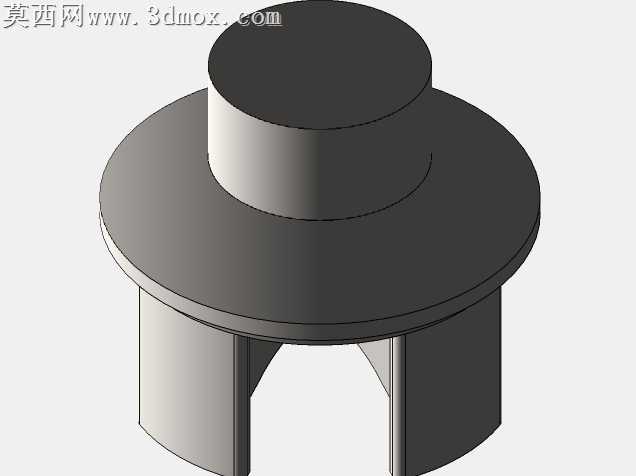

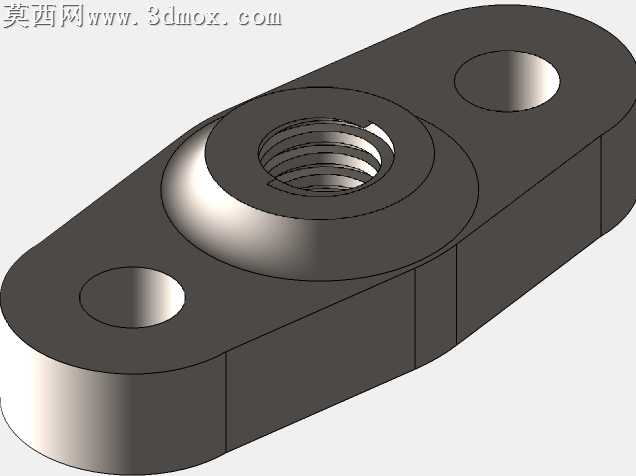

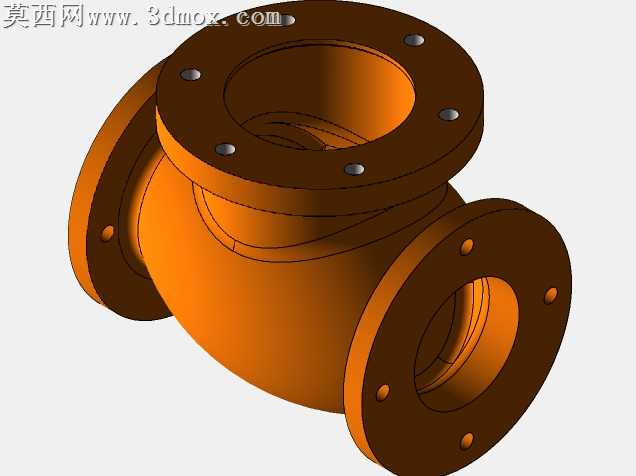

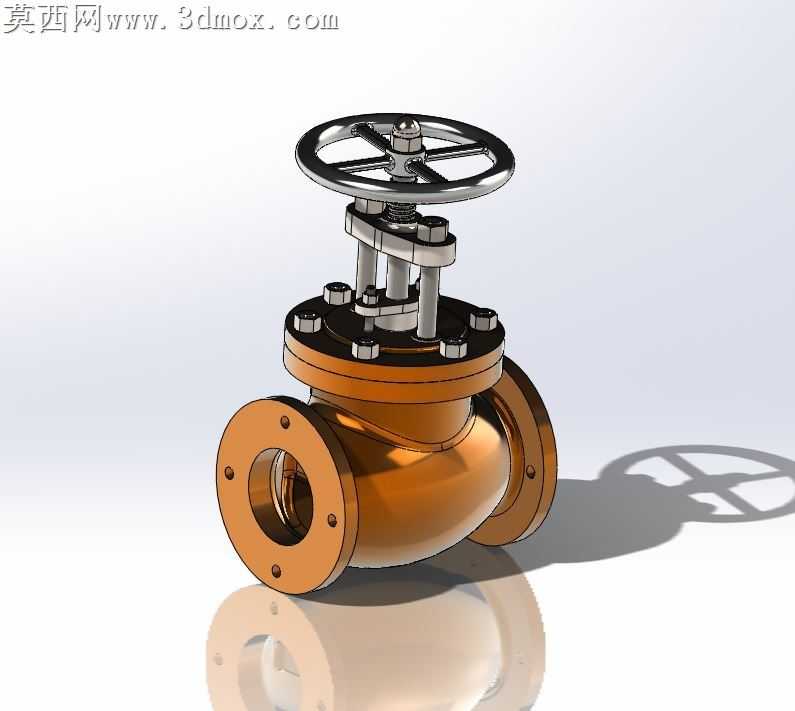

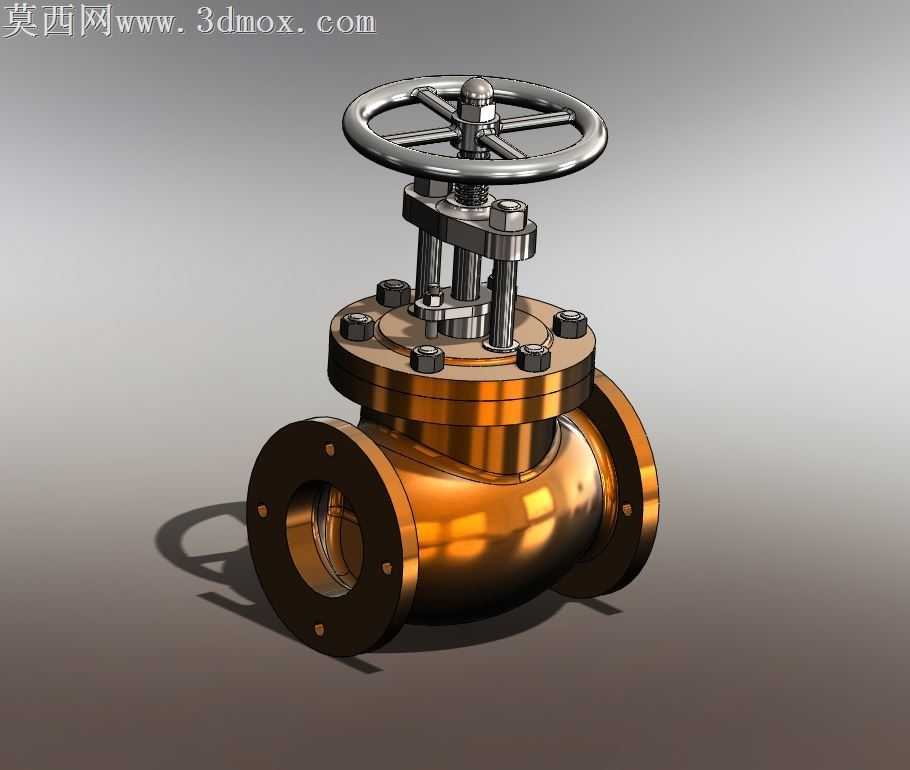

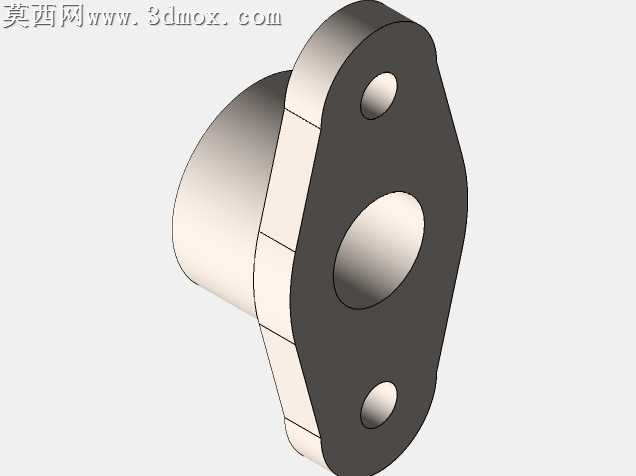

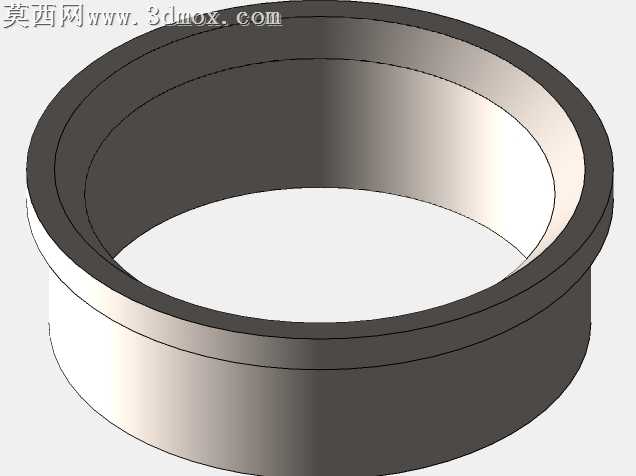

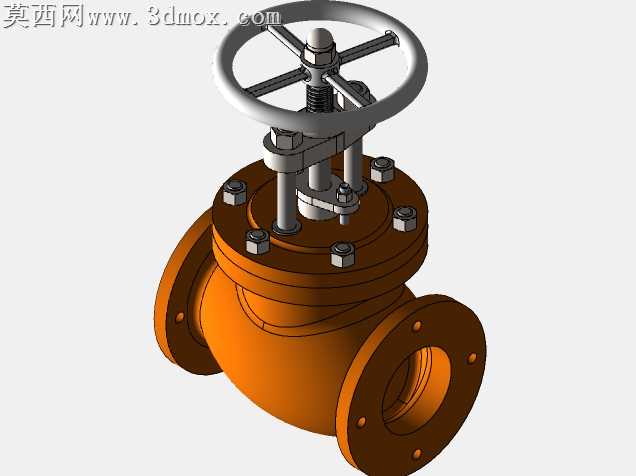

本作品为手动法兰式截止阀的三维建模设计成果，建模阶段严格遵循工业截止阀的实际结构比例进行参数化搭建，首先从阀体主体的流道结构入手，精准还原直通式截止阀的S型流道腔体特征，保证流道内壁的曲面过渡平滑无棱角，匹配实际流体输送的结构逻辑。建模过程中对各部件的装配关系做了严谨的约束设置：阀体两端的法兰盘严格按照法兰连接标准预留螺栓孔位，孔位的圆周分布、孔径大小、法兰密封面的凸台结构均与工业通用法兰规格一致；阀瓣与阀座的密封配合面做了精准的贴合公差设置，还原截止阀截断流体时的密封结构逻辑；阀杆部分采用梯形传动螺纹结构建模，匹配手轮旋转带动阀杆升降的运动逻辑，同时还原阀杆与阀盖之间的填料密封腔结构，清晰呈现填料压盖、压紧螺栓的细节特征；顶部的手轮采用轮辐式结构，轮缘、轮辐与中心轮毂的过渡做了圆角处理，还原铸造成型的工艺特征。材质与渲染阶段，针对阀体、阀盖的铜质材质做了精细化的材质参数调试，还原铸铜材质的暖金属光泽，表面设置细微的铸造肌理与使用质感，避免塑料感的虚假反光；阀杆、螺栓、手轮部分采用不锈钢金属材质，调整金属粗糙度参数区分不同金属部件的质感差异，手轮的金属表面做了轻微的拉丝纹理处理，螺栓、螺母的棱角处做了细微的倒角磨损效果，提升模型的真实感。渲染阶段采用三点布光方案，主光源从侧上方投射，突出阀体铜材质的高光反射与曲面轮廓，辅光源补全暗部细节避免结构死黑，底部添加柔和的接触阴影增强模型的落地感，背景采用渐变灰色调突出金属部件的色彩与结构特征。设计过程中充分考虑截止阀的实际功能逻辑，所有可活动部件的运动行程均做了合理预留，既可以直观展示截止阀的整体外观，也能够清晰呈现内部阀瓣升降、阀杆传动的工作原理，可用于阀门结构教学、产品展示、管道系统装配模拟等场景，模型各部件独立建模可拆分，方便后续进行工程图导出、结构优化调整等后续工作。
