通讯线缆固定支撑与焊接辅助组件结构

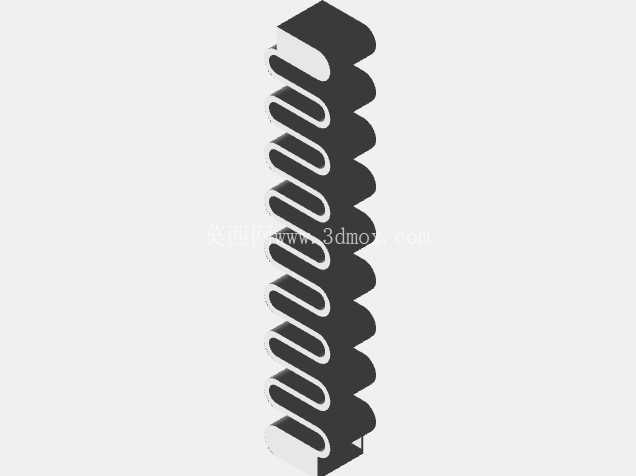

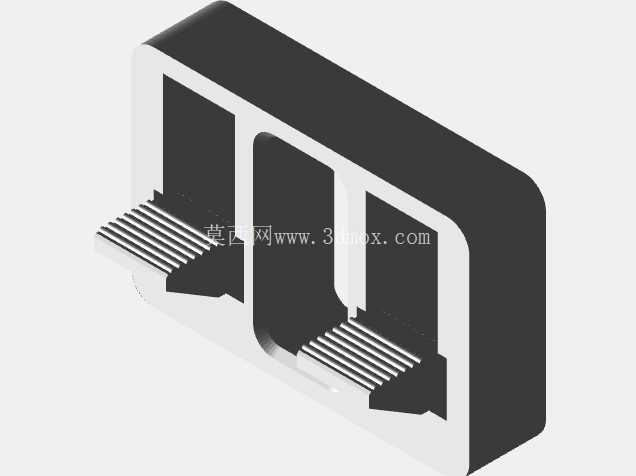

　　在通讯设备组装、户外基站布线、终端设备检修的现场作业场景里，线缆固定与焊接工位的辅助构件一直是容易被忽略但直接影响作业效率的细节。这套组件的设计核心，就是解决现场布线时线缆易移位、焊接作业时线缆端头无支撑导致的虚焊、线缆排布杂乱影响后期维护的实际问题。从结构功能上拆分，这套构件分为两个功能单元，分别对应线缆支撑固定和焊接作业辅助两个核心作业环节。支撑固定单元采用贴合线缆外径的弧面卡槽设计，卡槽内壁做了细微的防滑纹理处理，不需要额外的扎带捆绑，只需要将线缆卡入卡槽即可完成临时固定，卡槽的开口角度经过反复调整，既可以保证单根或多根细径通讯线缆卡入后不会自行滑脱，又能在后期维护需要调整线缆走向时，不需要借助工具就能直接将线缆取出，不会损伤线缆外护套。

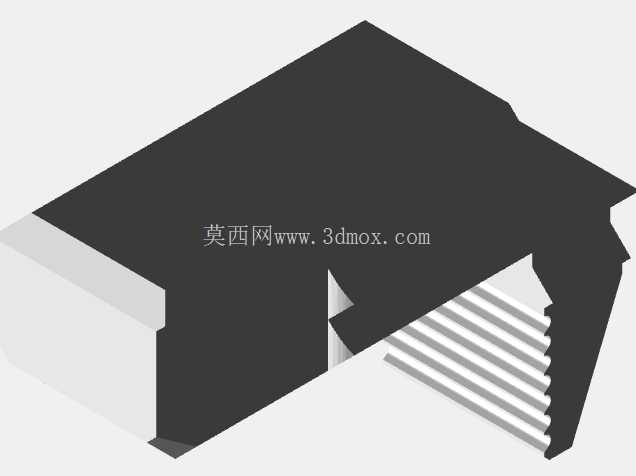

　　焊接辅助单元的结构做了倾斜角度的适配，作业时可以将待焊接的线缆端头搭在支撑面上，让焊锡滴落的方向避开作业人员的手部，同时支撑面的边缘做了耐高温的材质适配预留，建模时特意在支撑面下方留出了1.2mm的间隙，用来粘贴耐高温的玻纤隔热层，避免长时间焊接作业时高温传导到底部的安装基面，损伤周边的塑料构件或漆面。设计过程中没有采用一体化的整体结构，而是将两个功能单元做了分体式的模块化设计，两个单元之间通过燕尾槽结构连接，作业人员可以根据现场的实际布线需求，调整两个单元之间的间距，既可以拼接成整体使用，也可以单独拆分作为独立的线缆固定座使用。安装边界的处理上，整个组件的底部做了平整的安装基面，预留了两个M3的螺丝安装孔，孔位的间距按照通讯设备内部常用的安装孔距标准设置，同时在基面的四个角做了0.5mm的倒角，避免安装时尖锐的边角刮伤设备内部的其他线束。外形尺寸方面，整个组件拼接完成后的总长度控制在78mm，宽度24mm，最高处的支撑面距离安装基面的高度为16mm，这个尺寸既可以满足大部分通讯设备内部狭小空间的安装需求，不会和周边的电路板、接插件产生空间干涉，又能给线缆留出足够的弯曲半径，避免线缆弯折角度过大导致的线芯断裂。

　　在实际的作业场景中，这类构件常被用在通讯机箱的内部布线、户外抱杆设备的线缆端头固定、现场抢修时的临时焊接支撑等场景，相比传统的扎带固定、临时垫块支撑的方式，这套组件可以重复使用，固定后的线缆排布整齐，焊接作业时的稳定性更高，能有效降低虚焊、线缆脱落等常见的作业问题。建模时特意对所有的棱角做了R0.3的圆角处理，一方面是为了避免注塑生产时的应力集中问题，提升构件的结构强度，另一方面也能避免作业人员操作时被尖锐边角划伤。卡槽的尺寸适配了通讯行业常用的1.5mm到6mm外径的线缆，覆盖了网线、射频线、电源控制线等大部分通讯设备内部常用的线缆规格，不需要针对不同线径更换不同的固定构件。焊接支撑面的表面做了细微的网格纹路，既可以避免焊接时线缆端头打滑，又能让多余的焊锡顺着纹路流到预留的排锡槽内，不会在支撑面上堆积过多的焊锡残留，后期清理只需要轻轻刮除即可，不会影响后续的使用。分体式的连接结构做了过盈配合的公差设计，拼接后不会出现松动晃动的问题，拆分时只需要稍用力即可分离，不需要额外的解锁结构，减少了零件数量，降低了生产和后期维护的成本。安装孔的位置做了沉头设计，螺丝安装后螺丝头不会高出安装基面，避免螺丝头刮伤搭在上方的线缆外护套，沉头的深度按照M3沉头螺丝的标准尺寸设置，保证螺丝安装后完全沉入孔内，不会突出构件表面。

　　整个构件的壁厚控制在2mm，既保证了足够的结构强度，在受到线缆拉扯、日常触碰时不会出现断裂变形，又不会因为壁厚过大导致材料浪费，同时也能适配常规的注塑生产工艺，避免出现缩痕、填充不满等生产缺陷。在布线作业时，支撑单元的卡槽可以同时固定3根不同线径的线缆，将机箱内部的线缆按照走向分类固定，让内部布线更加规整，后期排查故障时可以快速找到对应的线缆，不需要在杂乱的线束里翻找。焊接作业时，辅助单元的支撑面可以托住待焊接的线缆端头，让作业人员不需要一直用手扶住线缆，只需要一手持焊枪一手送焊锡即可，降低了长时间作业的手部疲劳，也能避免手部抖动导致的焊接位置偏移。针对户外作业的场景，构件的材质预留了抗紫外线的改性塑料选型空间，建模时的壁厚均匀性经过反复调整，避免出现壁厚突变导致的注塑变形，保证户外长期使用时不会因为温度变化、紫外线照射出现脆化开裂的问题。组件的整体重量控制在15g以内，安装在通讯设备内部不会给设备带来额外的负重负担，安装在户外抱杆设备上也不会因为自重过大导致固定螺丝松动。
