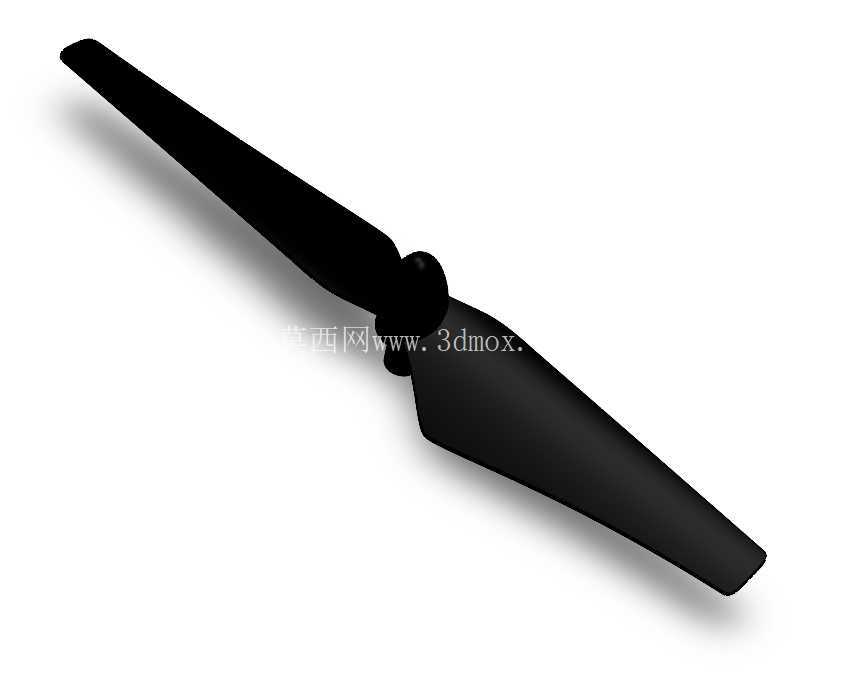

无人机双叶螺旋桨结构设计

这款双叶螺旋桨主要适配小型多旋翼无人机的动力输出端，是飞行器升力产生的核心执行部件，日常作业中，航拍测绘、短途轻载物资投送、低空巡检类无人机都会用到同结构的桨叶配件。从实际使用场景来看，这类桨叶既可以搭配小型消费级航拍无人机完成日常低空拍摄任务，也能适配入门级行业巡检无人机，完成电力线路初查、农田长势航拍这类对载荷要求不高的作业场景，桨叶的气动外形直接决定了无人机悬停稳定性、续航时长以及飞行过程中的噪音表现。

设计过程中首先要平衡桨叶的刚度与重量，桨叶整体采用一体化成型的流线型曲面，从根部到叶尖的弦长逐步收窄，翼型截面沿展向做了连续的扭转角过渡，靠近桨根的位置截面厚度更大，用来承担电机输出扭矩带来的弯曲载荷，避免高速旋转时桨根出现应力集中断裂的问题；叶尖位置做了收窄修型，能够降低旋转过程中叶尖涡流带来的能量损耗，同时减少紊流产生的气动噪音，在城市居民区附近飞行时不会产生过大的噪音干扰。桨叶中心的安装座做了圆弧过渡的凸台结构，安装时可以直接卡入电机输出轴的定位槽，不需要额外加装复杂的固定夹具，日常外场作业更换桨叶时，只需要对准定位卡扣按压到位即可完成装配，能够大幅缩短外场维护的时间。

从安装边界来看，桨叶中心安装孔的同轴度公差控制在0.02mm以内，装配后不会因为偏心问题带来电机额外的振动负载，能有效延长电机轴承的使用寿命；桨叶展开后的旋转直径适配轴距在250mm到350mm之间的小型无人机，安装后桨尖与机臂的安全间隙预留不小于15mm，避免飞行过程中桨叶形变碰到机臂或者机身结构。桨叶的曲面弧度经过多轮气动仿真调整，在电机常用的转速区间内，升力输出线性度较好，飞控系统调整转速时，升力变化响应平顺，不会出现突然的升力跳变，能够让无人机在悬停时保持更好的姿态稳定性，拍摄画面不会因为桨叶升力波动出现不必要的抖动。

实际使用中，这类双叶桨相比三叶桨的转动惯量更小，电机启动和调速的响应速度更快，在无人机做快速避障机动或者姿态调整时，动力跟进更及时；同时桨叶的前缘做了钝化处理，轻微的磕碰不会直接导致桨叶前缘出现豁口，日常收纳或者外场起降时碰到细小的树枝、草叶，不会轻易损坏桨叶结构，降低了外场作业的备件携带压力。桨叶的重心经过配平调整，单片桨叶的动平衡精度控制在合理范围内，高速旋转时不会产生额外的振动，能够避免振动传递到机身搭载的摄像模组上，保证航拍成像的清晰度。在结构强度校核阶段，针对桨叶不同位置的受力情况做了对应的厚度优化，在保证桨叶在最大转速下不出现形变超限的前提下，尽可能去除多余的结构重量，降低电机的负载消耗，同等电池容量下能够有效延长无人机的续航时间。
