巡线机器人底盘连接固定结构件

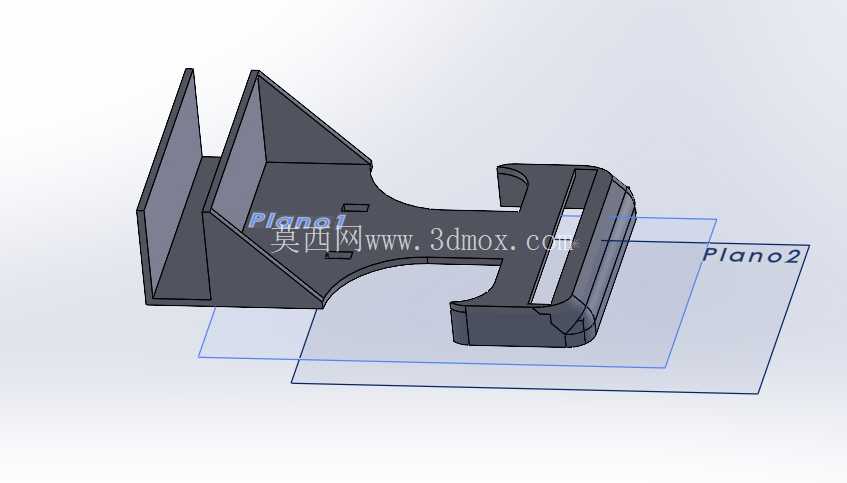

　　这款结构件主要应用于小型教育类、竞赛类巡线机器人的底盘装配环节，是连接机器人上层功能载板与下层行走执行机构的核心承载部件，在实际作业场景中，这类巡线机器人常被用于实验室自动化物料转运、青少年机器人竞赛巡线任务、小型仓储场景的固定路径导引运输等工况，需要在平整的室内硬质地面上沿预设的色带标识完成稳定行走，对连接结构的抗振性、装配容错率都有明确要求。从功能特性来看，该结构件采用一体化弯折成型的构型设计，一端设置有垂直方向的立板安装面，可通过螺栓锁紧与机器人上层的主控板支架、传感器安装架直接贴合固定，立板上预留的安装位可兼容不同孔距的传感器支架调整，方便现场调试时调整红外巡线传感器的离地高度，适配不同宽度、不同反光度的导引色带。

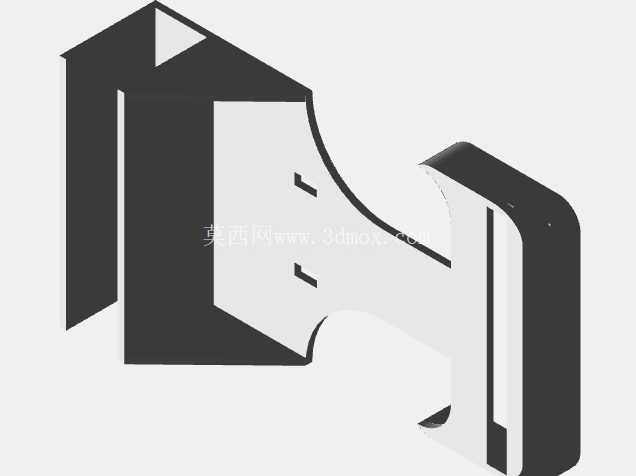

　　结构中段采用收窄的过渡构型，在保证整体抗弯强度的前提下尽可能削减了不必要的实体材料，降低整体结构自重，减少行走电机的负载损耗，避免小型直流驱动电机因负载过大出现起步迟滞、巡线过程中走偏的问题。另一端设置有带长槽孔的卡接锁紧结构，可直接卡入机器人底盘的行走轮组安装梁上，长槽的设计允许装配时前后调整整个上层支架的安装位置，以此调整整机的重心分布，当重心落在前后轮轴的中心区间时，机器人行走过程中不会出现抬头、翘尾的姿态偏差，巡线转向时的动态稳定性也能得到明显提升。

　　在设计思路上，这款结构件充分考虑了小型巡线机器人的装配调试痛点，没有采用复杂的多零件拼接结构，而是通过单一体型的结构设计完成多个安装面的集成，减少了装配过程中的零件对齐、螺栓锁紧工作量，同时一体化结构不存在拼接间隙带来的累积装配误差，传感器安装面与底盘行走平面的垂直度可以直接通过成型精度保证，不需要在装配后额外做校准调整。结构上的加强筋沿着受力方向布置，从立板安装面一直延伸到卡接端的锁紧位置，当机器人遇到地面微小凸起、行走轮发生跳动时，冲击力会沿着加强筋传导到整个结构件上分散释放，不会在应力集中位置出现断裂变形。

　　从安装边界来看，该结构件的垂直立板高度控制在常规巡线传感器的最佳安装高度区间，装配后不需要额外增加垫高块就能让红外传感器处于合适的检测距离，横向宽度没有超出底盘轮组的外侧边界，不会在机器人经过狭窄路径时出现结构刮蹭，卡接端的槽宽适配市面上多数小型机器人通用的铝型材安装梁尺寸，不需要对底盘梁做二次加工就能直接装配。在实际使用中，这类结构件还可以根据搭载的上层设备重量调整壁厚，当需要搭载小型机械爪、检测摄像头等额外负载时，只需要在原有模型基础上调整加强筋厚度、安装孔深度就能满足强度要求，不需要重新设计整体构型，能够大幅缩短非标巡线机器人的结构开发周期，减少样机调试阶段的零件迭代次数。结构的底部平面与底盘安装梁完全贴合，装配后不会出现倾斜偏移，保证上层安装的主控板、电池等部件始终处于水平状态，避免电池因长期倾斜出现电解液渗漏、主控板接插件因长期受侧向力出现松脱的问题。同时结构边缘都做了倒角处理，不会在装配调试过程中划伤操作人员的手部，也不会刮蹭到连接传感器的杜邦线外皮，降低线路短路的风险。
