高校竞技赛事用格斗对抗机器人结构设计

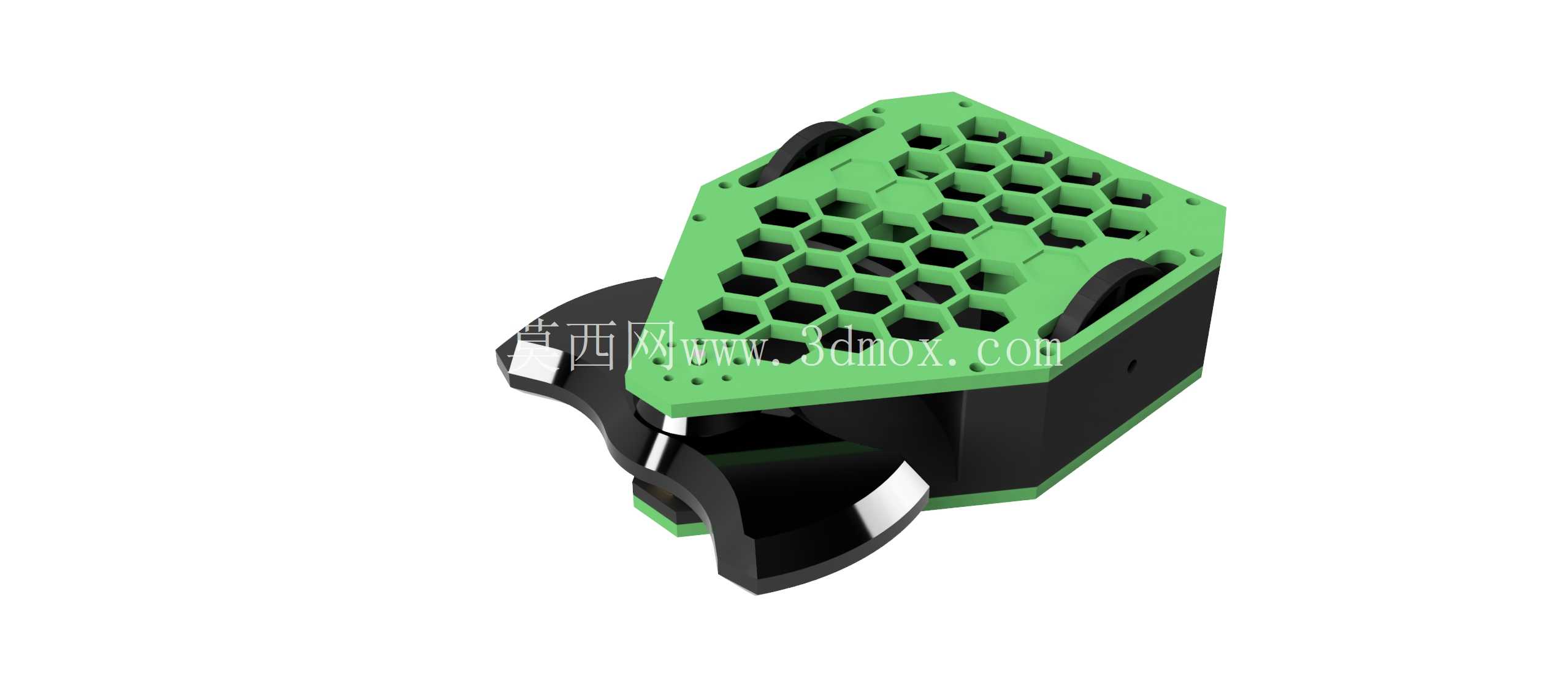

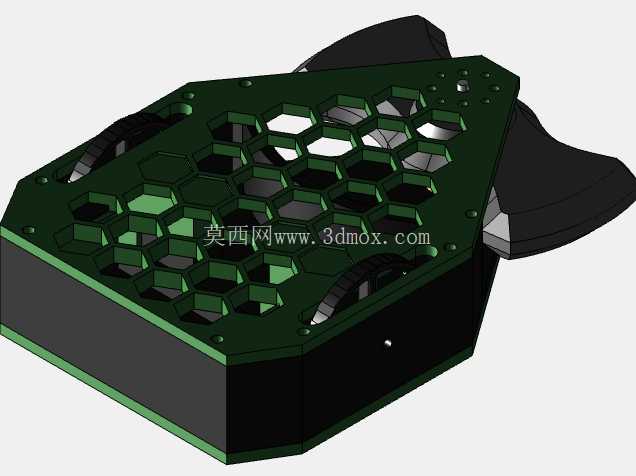

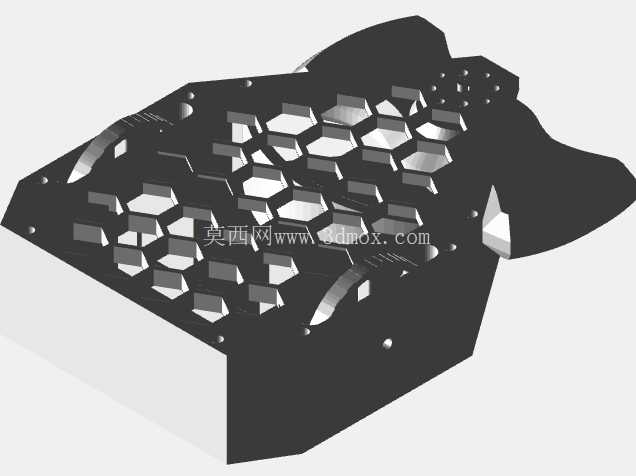

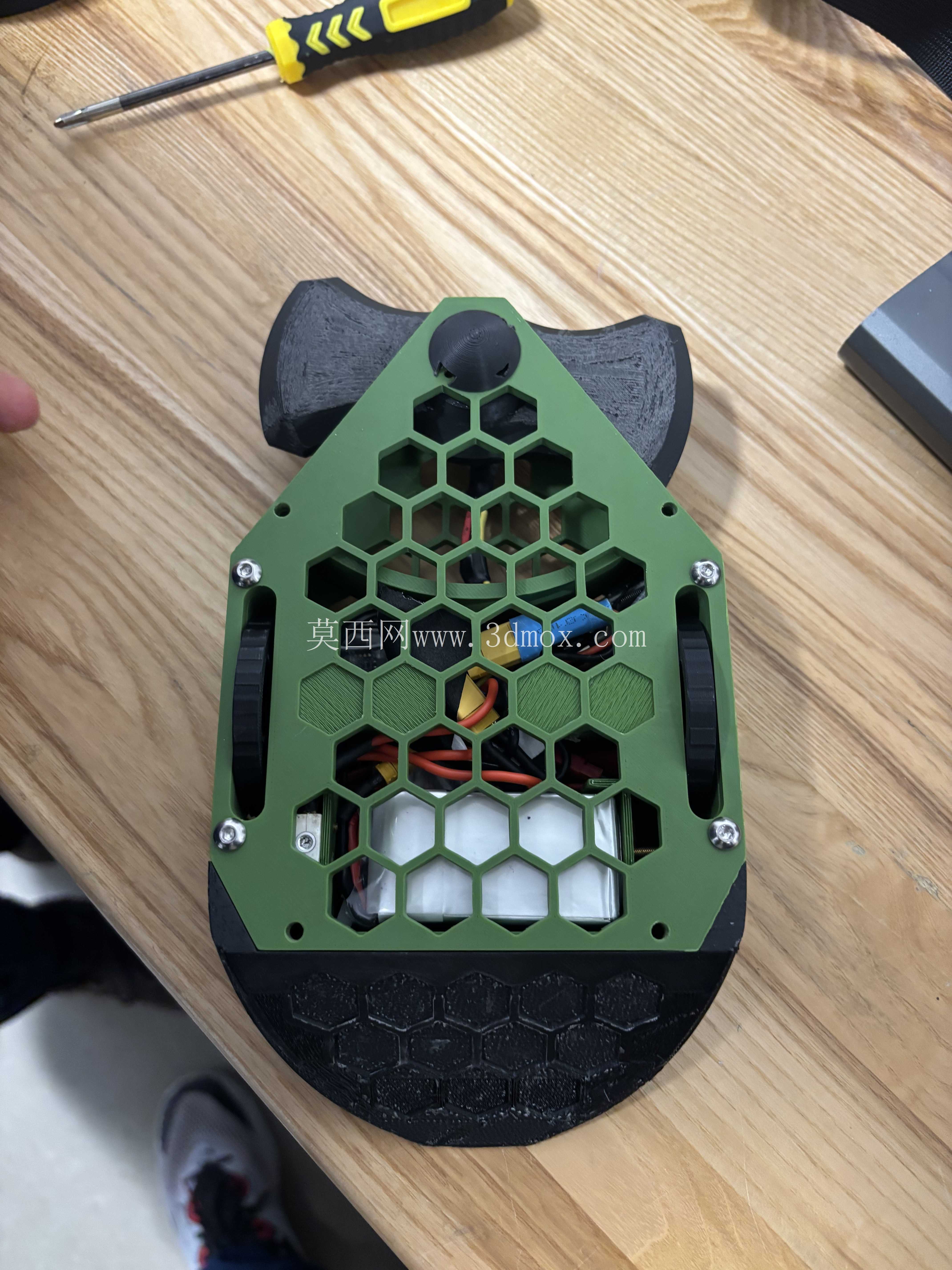

这款对抗类竞技机器人的结构设计，完全围绕近身格斗对抗的核心需求展开，从整机布局到细节结构都做了针对性的工程优化。整机采用低重心卧式布局，主体承载框架选用轻量化高强度板材加工，上盖采用蜂窝式镂空结构，在保证结构刚性的前提下最大限度降低整机自重，避免对抗过程中因自重过高导致移动惯性过大、转向响应滞后的问题，同时镂空结构也能为内部的动力模块、控制电路、接线端子预留充足的散热空间，长时间连续对抗时不会出现内部积热导致的动力衰减、电路误触发问题。

从实际竞技场景的使用需求来看，这类机器人需要在封闭的竞技擂台内完成近身冲撞、武器对抗、姿态调整等一系列动作，因此整机的外形轮廓做了全倒角收边处理，所有外露边缘都不存在突出的尖锐结构，一方面避免对抗过程中自身结构被对方武器勾挂造成结构撕裂，另一方面也能降低移动过程中与擂台围挡碰撞时的卡滞概率。整机的安装边界控制十分严格，横向与纵向尺寸都严格匹配常规竞技赛事的参赛组别尺寸限制，底部行走轮的安装位置向内收进12mm，避免轮组直接暴露在对方武器的攻击范围内，轮组外侧额外加装了弧形防护挡板，挡板与主体框架采用快拆螺丝固定，受撞击损坏后可以快速更换，不需要拆解整机主体结构。

内部结构的排布遵循重心居中的设计原则，动力电池放置在整机几何中心位置，控制电路板紧贴电池侧方安装，行走驱动电机对称布置在主体框架两侧，武器驱动模块布置在整机前端，所有内部线束都沿着框架内侧的走线槽排布，通过线卡固定，避免对抗过程中剧烈震动导致线束脱落、接头松动。上盖的蜂窝镂空孔位尺寸经过反复校核，既不会因为孔位过大导致外部撞击碎片掉入内部损坏电路，也不会因为孔位过小影响散热效率，每个蜂窝单元的壁厚控制在2mm，兼顾刚性与轻量化需求。

前端武器安装位预留了多组安装孔位，可以根据对阵对手的武器类型快速更换不同的对抗前端，比如针对竖直旋转类武器的对手可以加装斜面导流挡板，将对方的撞击力导向侧方；针对水平旋转类武器的对手可以加装突出的楔形铲结构，将对方整机抬升使其行走轮离地失去动力。整机底部距离擂台台面的高度控制在8mm，既可以保证越过台面上的细小碎片不卡滞，也能避免过低导致移动阻力增大，过高则容易被对方的楔形结构铲入底部掀翻。

框架的连接位置全部采用内嵌式螺母安装，避免螺丝突出框架表面被撞击剪断，所有受力较大的连接位都做了加厚处理，厚度达到5mm，非受力区域的壁厚控制在3mm，进一步平衡自重与结构强度。尾部预留了电源开关与充电接口的安装位，接口外侧加装了防护胶圈，避免对抗过程中金属碎屑掉入接口造成电路短路。整机的装配逻辑采用分层设计，底层为行走与动力安装层，中层为电路与电池固定层，上层为防护上盖，每层之间通过定位销定位，拆装时不需要反复调整对位，日常维护、故障排查时可以快速分层拆解，大幅缩短备赛阶段的调整时间。

从实际对抗的受力角度出发，整机的前部结构做了倾斜角度设计，倾斜角度为15度，当受到正面撞击时，撞击力会沿着倾斜面分解为垂直方向与水平方向的分力，减少直接传递到主体框架的冲击力，降低框架变形的概率。两侧的防护边采用高韧性材料加工，受到侧向撞击时可以产生微量形变吸收冲击能量，不会出现硬脆材料受撞击直接碎裂的问题。行走轮选用高摩擦系数的防滑材质，保证在光滑的擂台台面上起步、转向、急停时都不会出现打滑现象，轮组的安装轴采用加粗设计，承受侧向撞击时不会出现轴体弯曲变形的问题。

这类竞技机器人的设计核心从来不是追求极致的武器威力，而是在赛事规则限定的尺寸、重量范围内，平衡防护性、机动性、武器性能三者的关系，任何一个维度的过度设计都会导致另外两个维度的性能被压缩。比如如果一味加厚防护装甲，会直接导致整机超重，要么削减电池容量降低续航，要么换用更小功率的驱动电机降低机动性，在对抗中反而会因为移动迟缓处于被动地位；如果一味追求机动性降低结构重量，又会导致防护不足，被对方武器一次命中就失去行动能力。这款结构的设计过程中，每一处壁厚、每一个孔位、每一个部件的安装位置都经过反复的重量核算与受力校核，确保整机重量控制在参赛组别要求的范围内，同时各个部位的结构强度都能匹配对抗过程中的冲击载荷，不会出现局部强度不足的短板。

在安装边界的控制上，除了整体的外形尺寸符合赛事要求，所有外露的部件都不超出主体框架的最大轮廓，包括固定螺丝的头部都做了沉头处理，螺丝安装后与框架表面齐平，不存在突出的结构，避免对抗过程中被对方的武器勾挂拉扯。内部的部件安装全部预留了足够的安全间隙，运动部件比如武器转轴、行走轮轴与固定框架之间的间隙控制在1mm，既不会因为间隙过大出现晃动，也不会因为加工误差导致运动卡滞；电路部件与动力部件之间预留了3mm的间隙，避免动力部件运转时的震动传递到电路板上导致元件虚接。所有的电气连接部位都做了绝缘处理，避免金属框架导电造成电路短路，电池的安装位额外加装了缓冲泡棉，吸收撞击时的冲击力，避免电池受撞击出现鼓包、漏液等安全问题。
