多关节铰接式仿生夹持机械臂结构

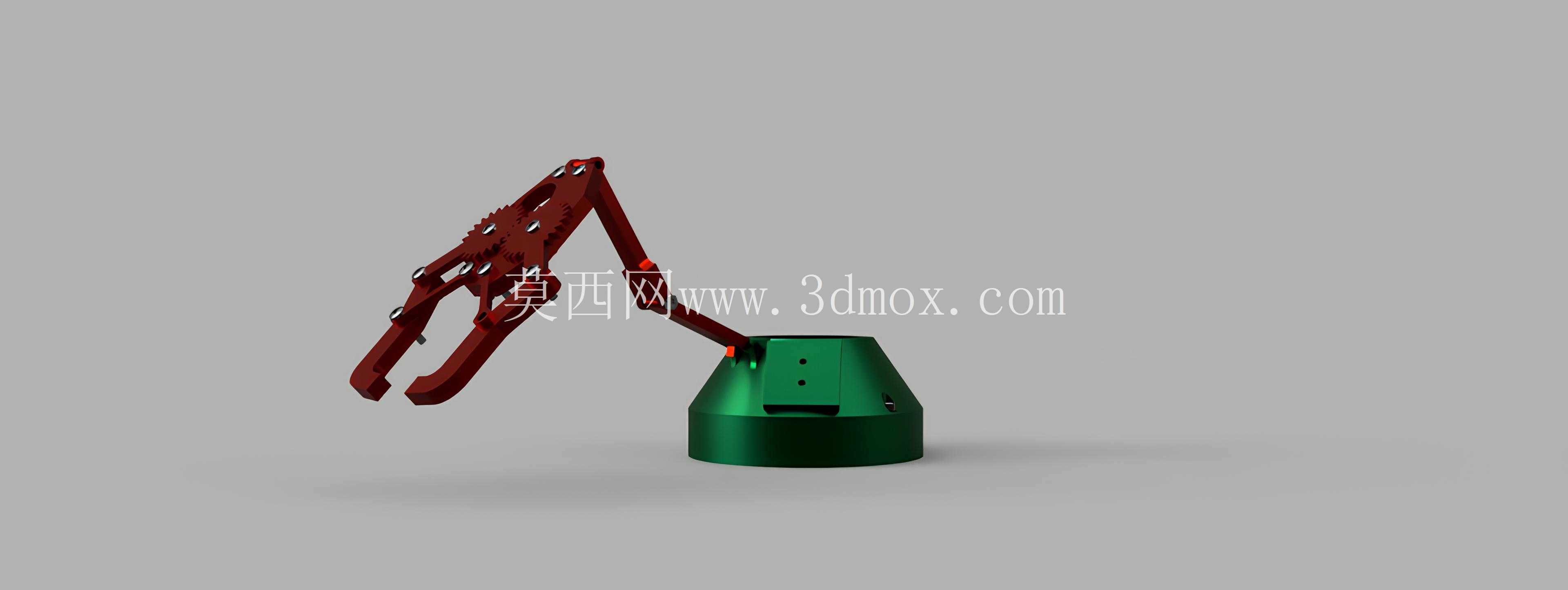

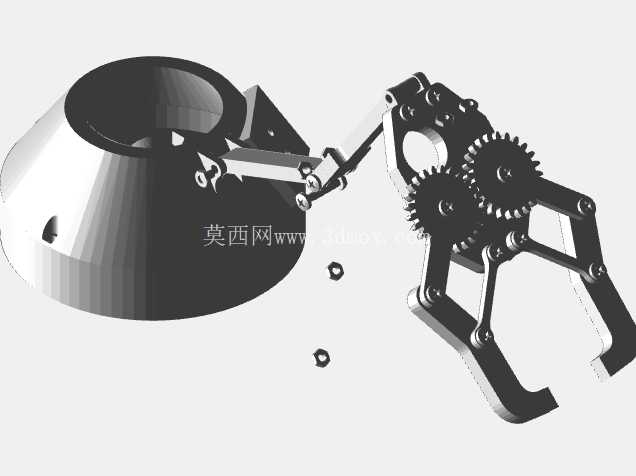

　　该铰接式夹持执行机构的设计，最初瞄准的是轻载分拣工位的柔性作业需求——在3C电子小件分拣、实验室样本转运这类场景里，传统平行夹爪的开合角度有限，对异形轮廓物件的包覆性不足，很容易出现夹取滑脱、接触面压损的问题，这套结构正是针对这类痛点做的定向优化。从结构布局来看，基座采用锥台型一体化设计，底部预留了标准安装法兰孔位，可直接适配市面主流协作机器人的末端输出法兰，也能单独固定在桌面工作台作为小型手动夹持工装使用，基座内部预留了走线空腔，关节驱动的线束可从空腔内引出，避免作业过程中线束外露与周边工件、工装发生剐蹭磨损。臂体部分采用多段铰接连杆结构，每处铰接点都设计了镶嵌式轴套配合，减少连杆转动过程中的旷量，同时降低反复开合动作带来的磨损，延长结构使用寿命；夹爪部分采用双指弧形包覆构型，指体内侧预留了防滑衬垫安装槽，实际使用时可根据夹持物件的材质，粘贴橡胶、硅胶或者毛毡类衬垫，既可以提升夹持摩擦力，也能避免硬质夹爪直接接触工件表面造成划痕、压痕，尤其适合表面质量要求较高的塑胶件、抛光金属件的转运作业。

　　设计过程中特意做了关节运动范围的限位校核，臂段抬升角度覆盖0到75度区间，夹爪开合角度最大可达120度，可适配直径在20mm到120mm区间的类柱状、不规则轮廓物件，整体作业半径控制在280mm以内，安装时不需要预留过大的周边安全空间，适合在紧凑排布的流水线工位、小型实验操作台内部署。整套结构的受力传递路径做了专门优化，夹持力通过连杆组均匀分散到各铰接轴上，避免单点应力集中导致的结构变形，在额定5N夹持力下，各连杆部件的形变量控制在0.1mm以内，可保证夹取定位的重复精度满足轻载作业要求。

　　基座侧面预留了传感器安装位，可根据实际需求加装接近开关、压力传感器，实现夹取到位检测、夹持力闭环控制，适配自动化生产线的信号交互需求；铰接轴端都设计了防尘挡圈结构，可阻挡作业环境中的粉尘、细小碎屑进入铰接配合面，降低日常维护的频次，即使在有少量浮尘的普通装配车间环境下，也能保证长期运转的顺畅性。不同于重型工业机械臂的厚重结构设计，这套夹持臂的连杆部件采用等强度构型设计，在保证结构刚性的前提下尽可能去除非受力区域的冗余材料，整体自重控制在较低水平，不会给搭载的协作机器人末端带来过大的负载压力，也能降低关节驱动的功率需求。

　　实际部署时，可根据作业场景的不同，更换不同长度的臂段连杆、不同轮廓的夹爪指体，快速调整作业半径与夹持适配范围，不需要重新加工整套基座结构，具备不错的改装拓展性，既可以用于自动化生产线的上下料、分拣环节，也能作为教学实验平台的机械执行结构，演示多连杆传动、关节运动控制的相关原理，夹爪的开合动作与臂段的抬升动作可通过独立驱动控制，也可通过连杆联动实现单驱动完成整套夹取抬升动作，适配不同成本预算的应用场景。
