家用分体式空调室外机外观结构三维建模

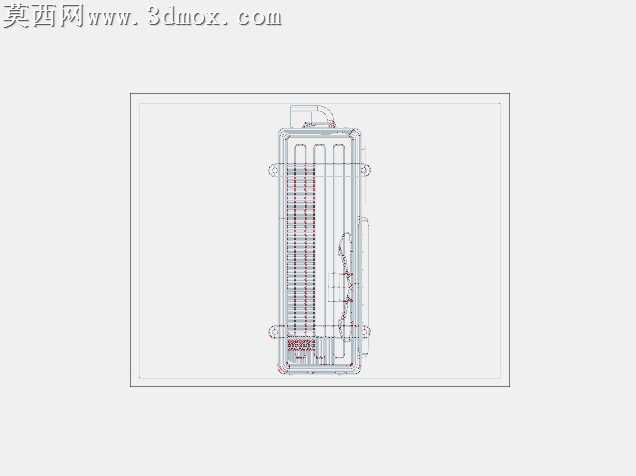

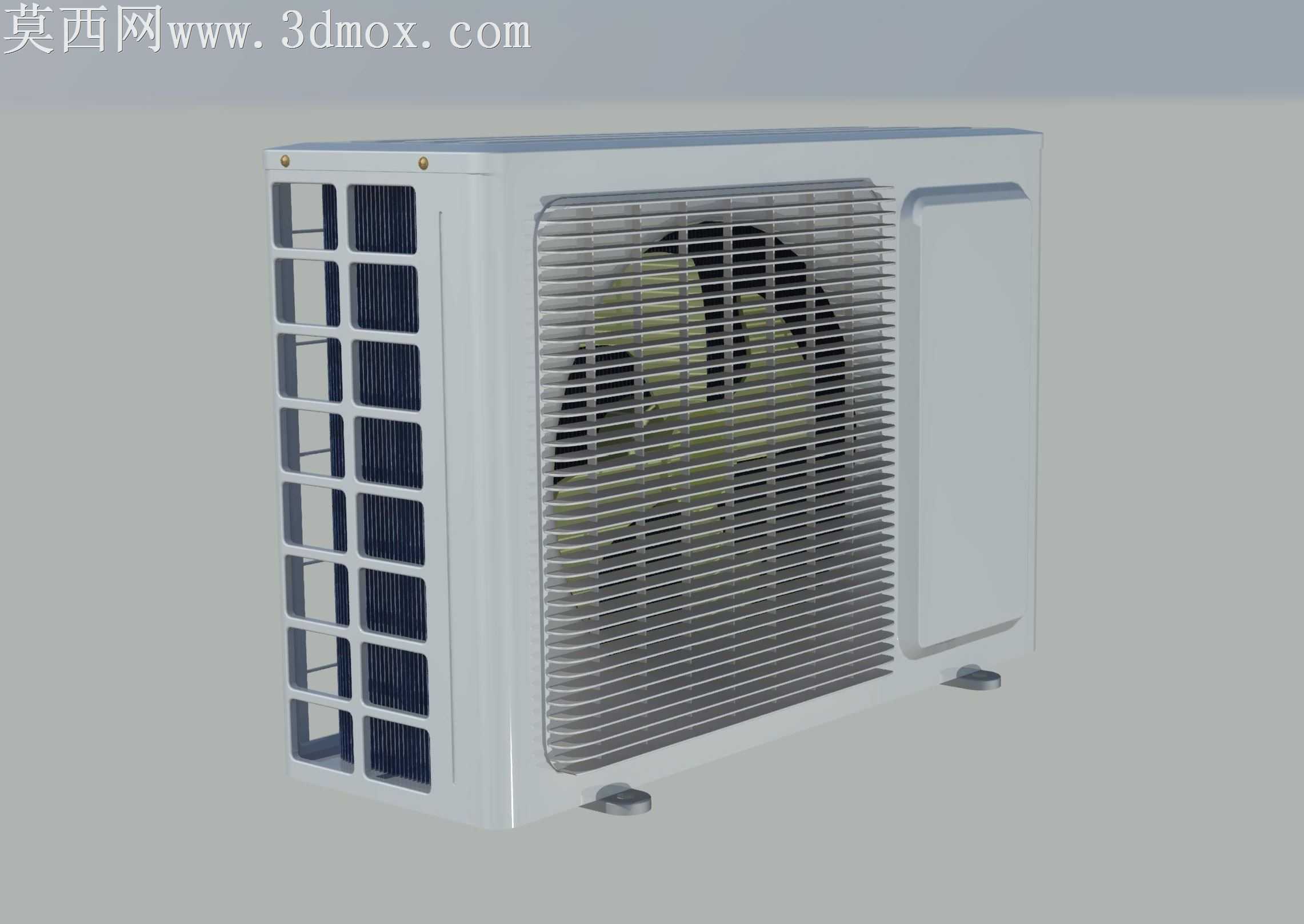

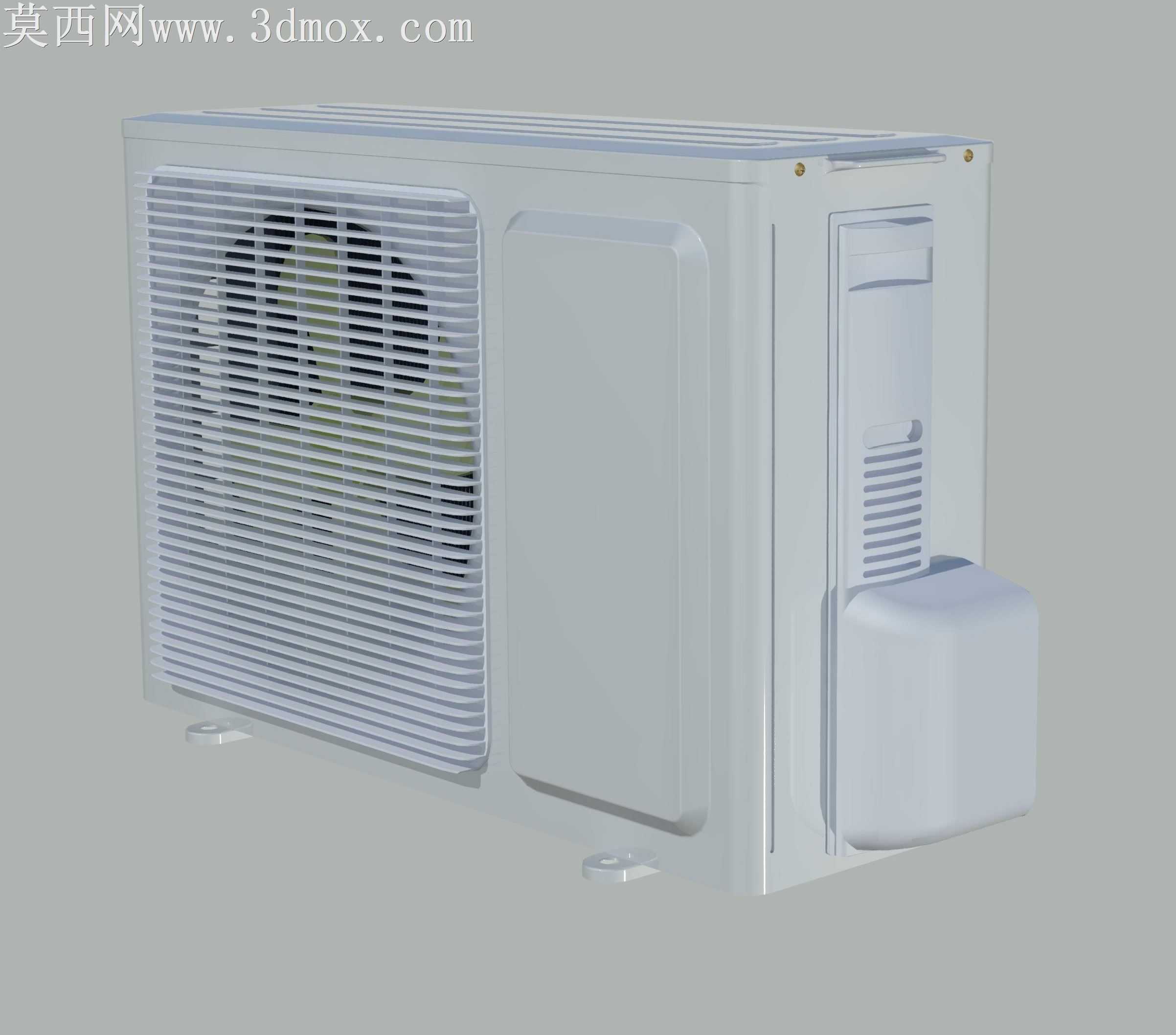

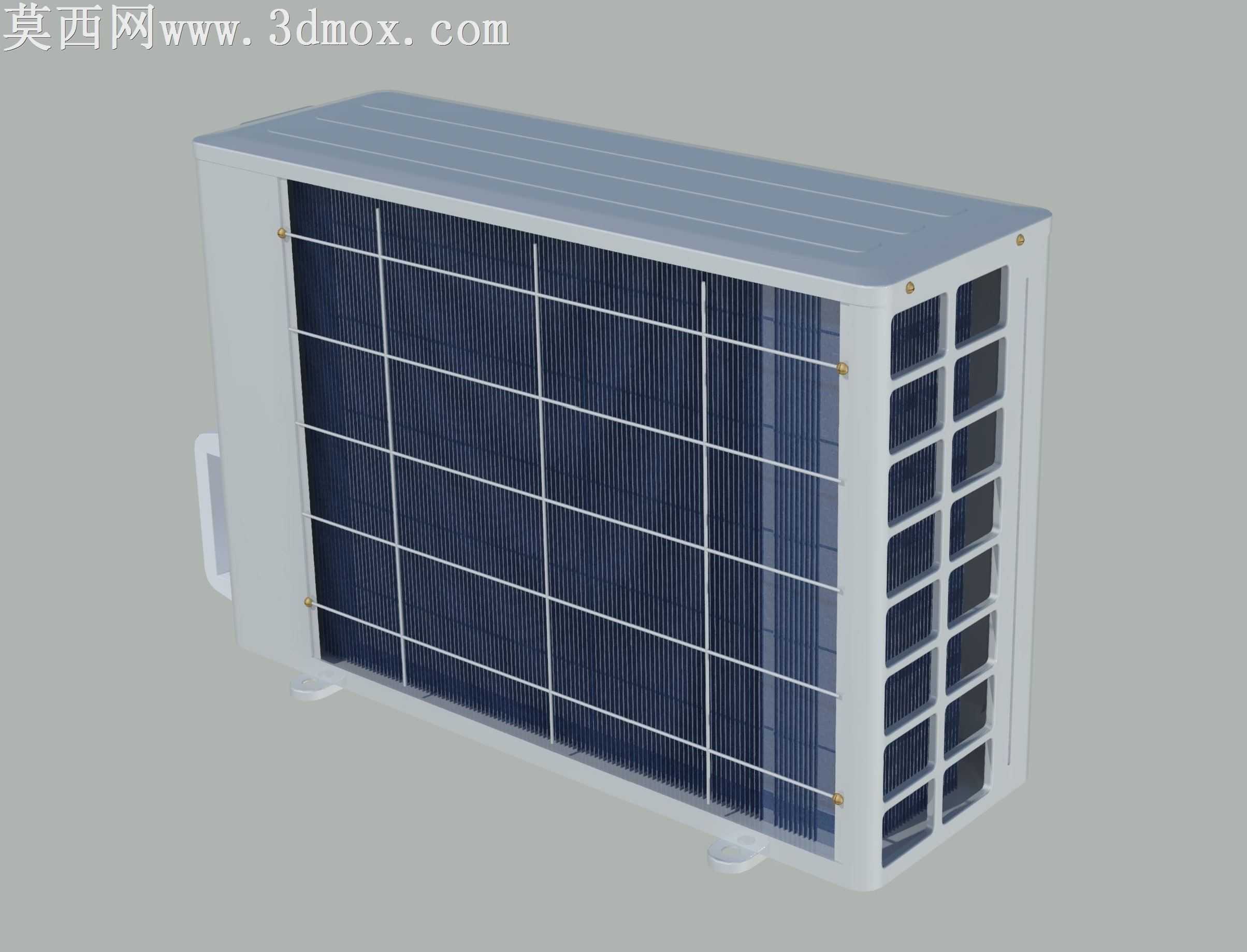

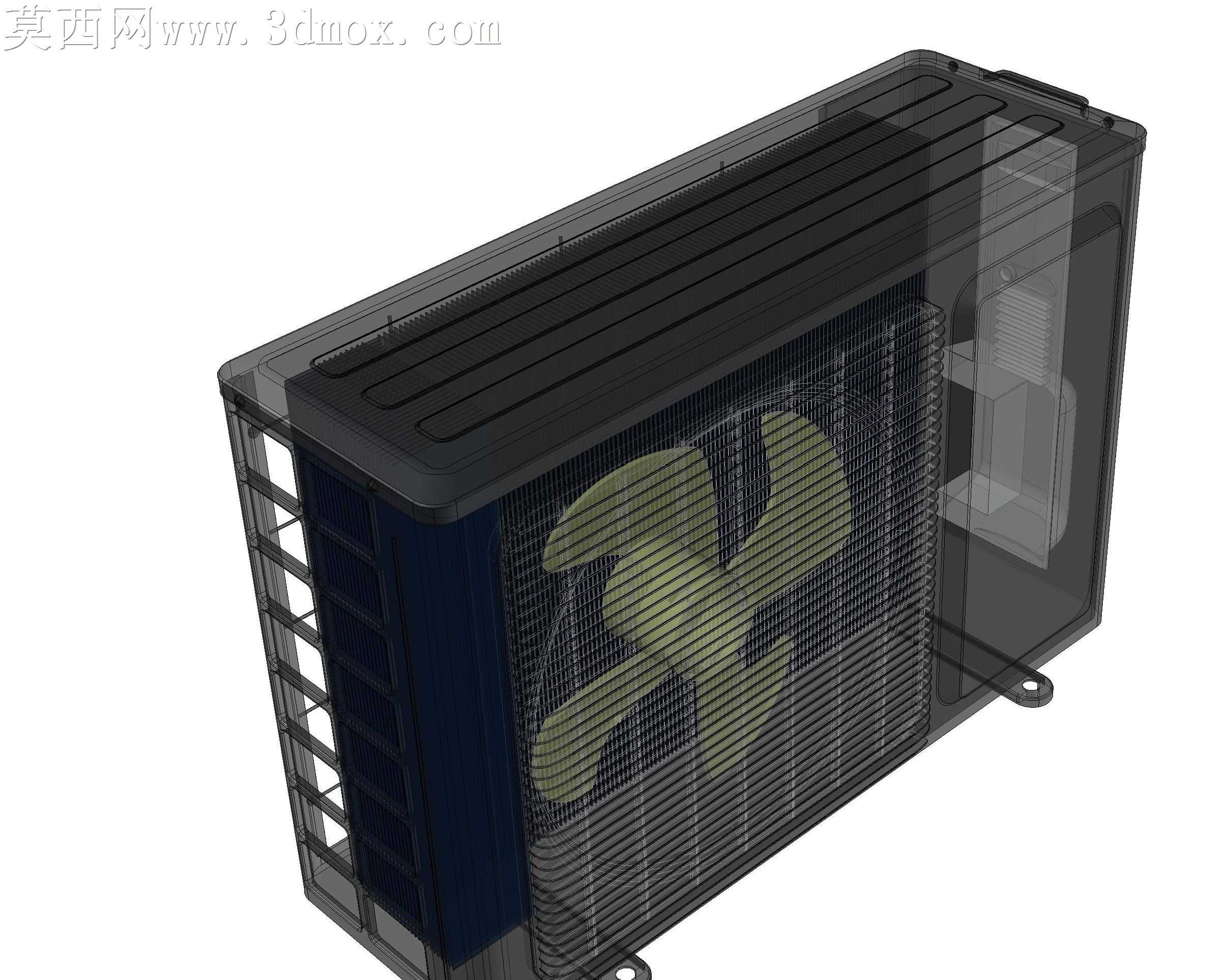

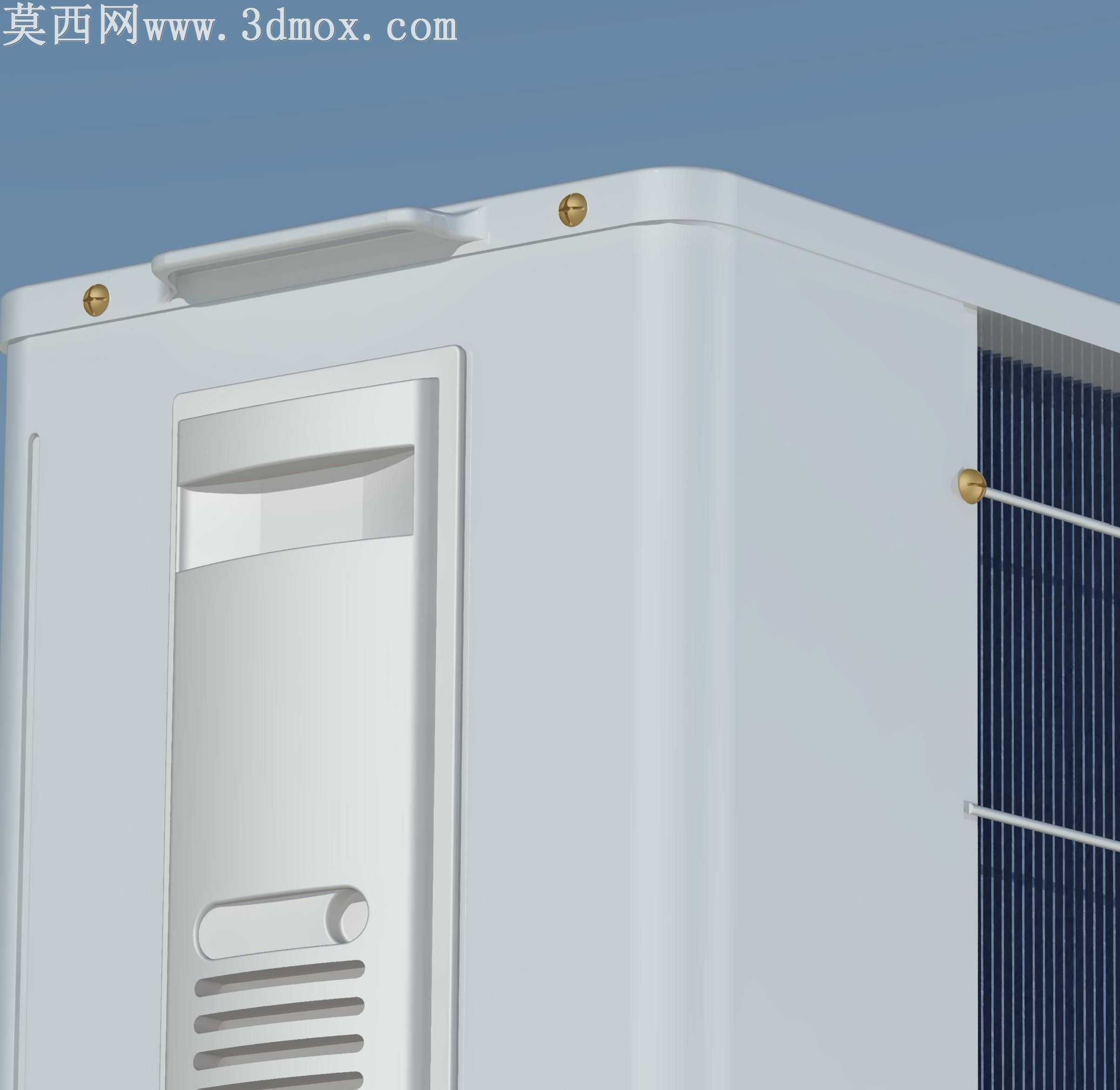

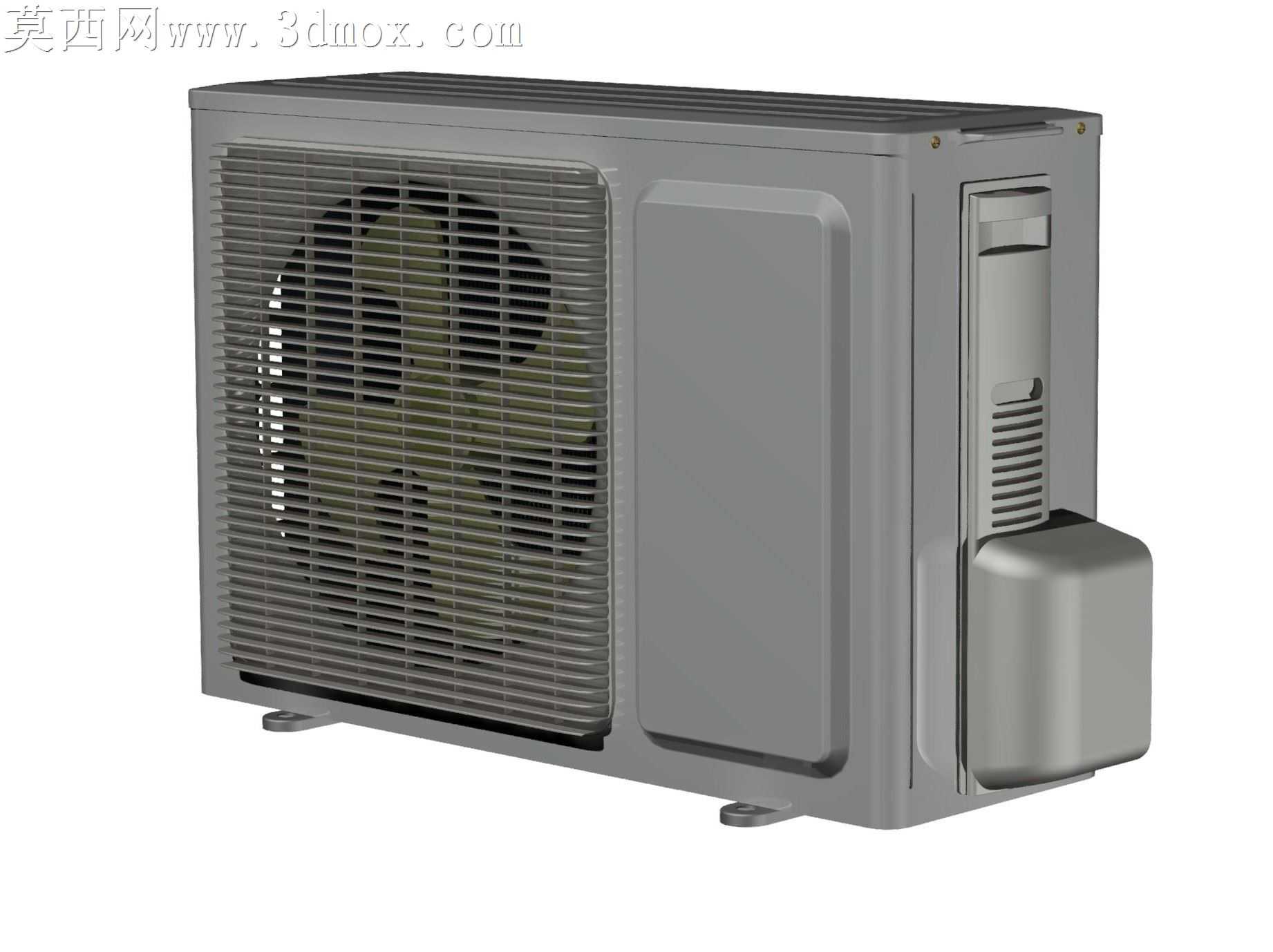

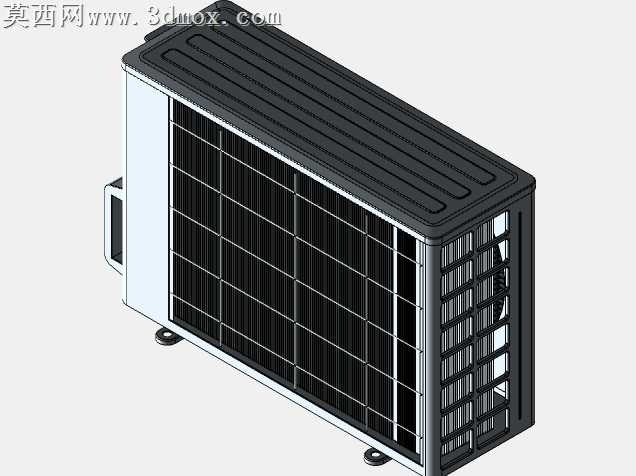

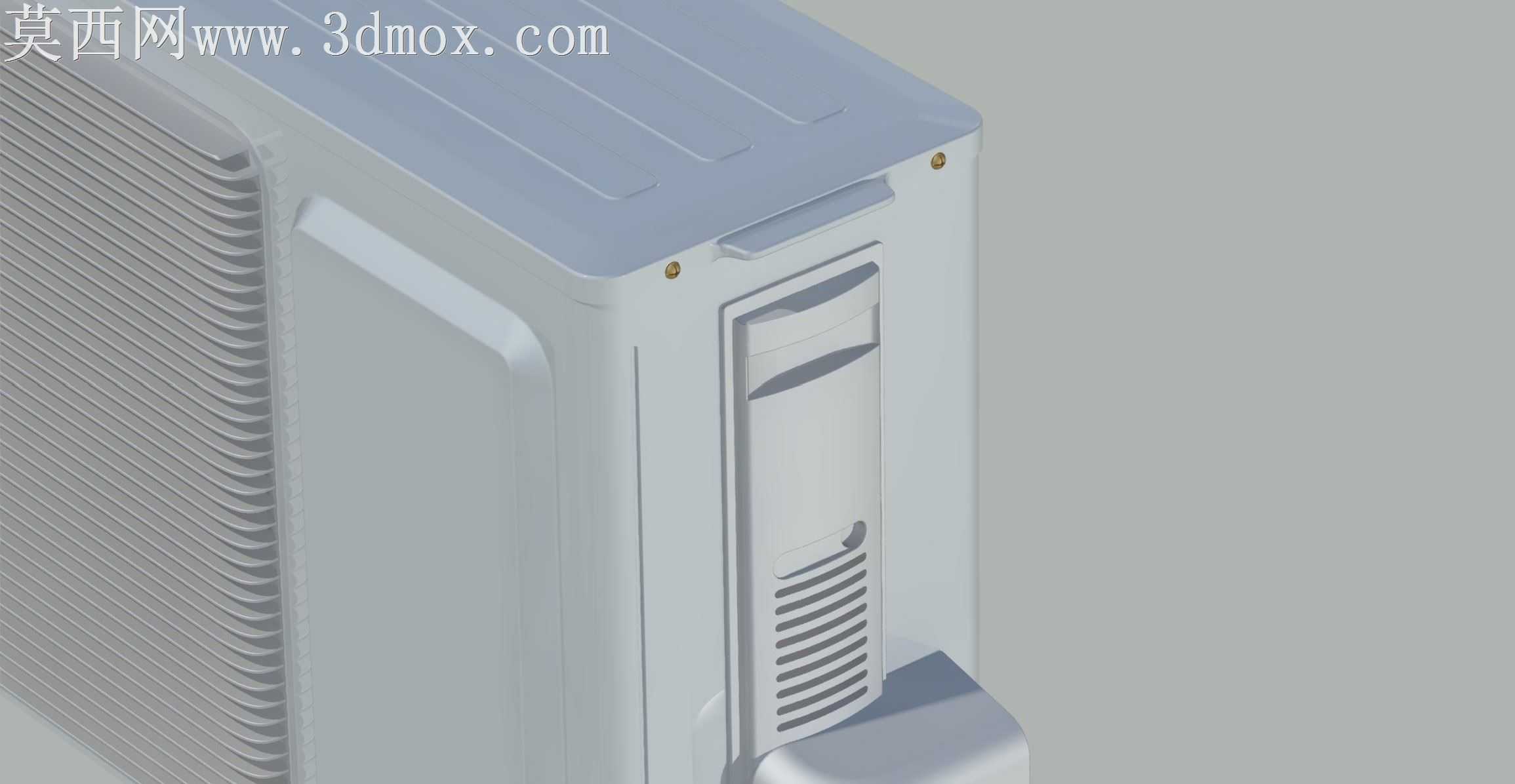

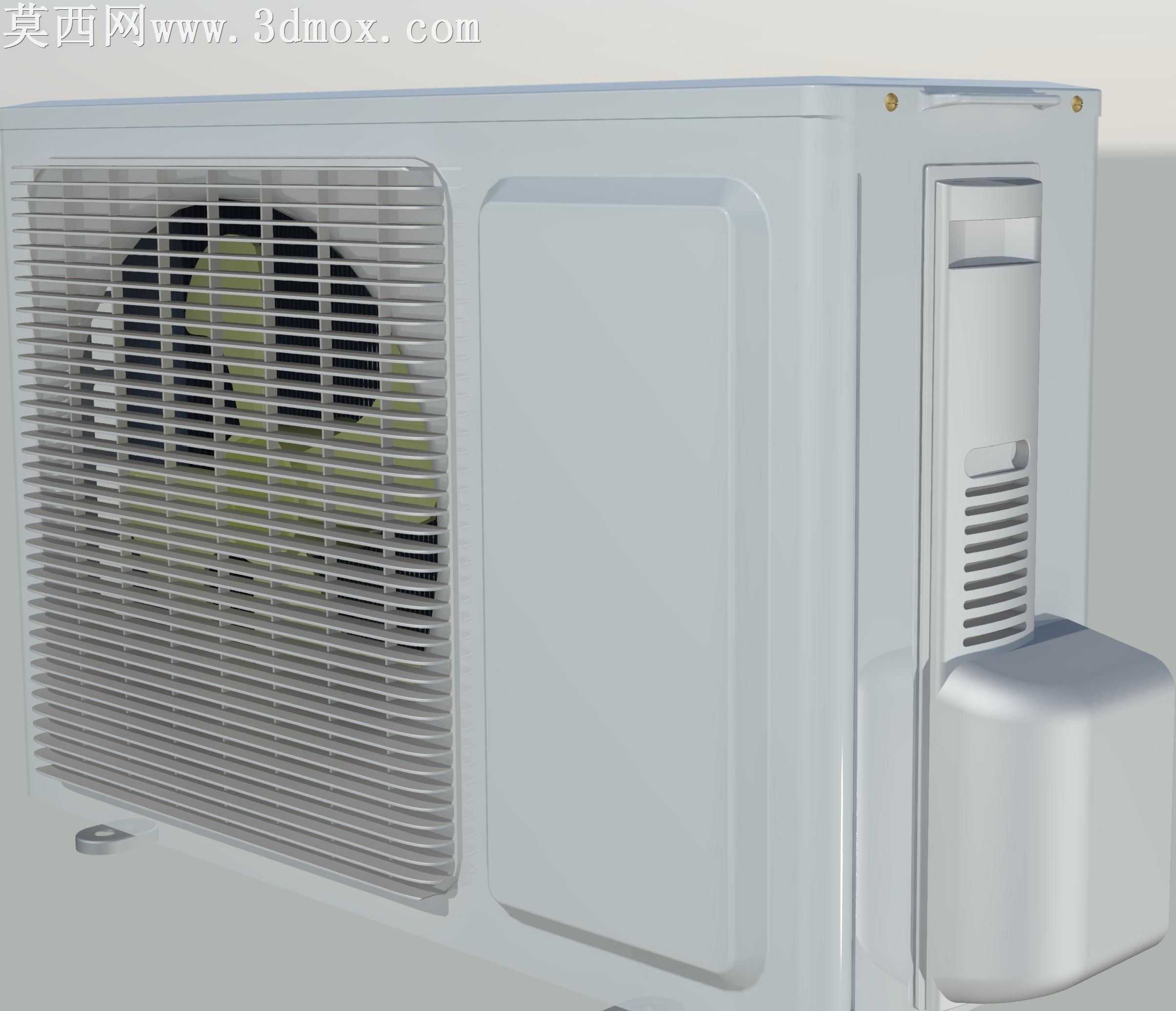

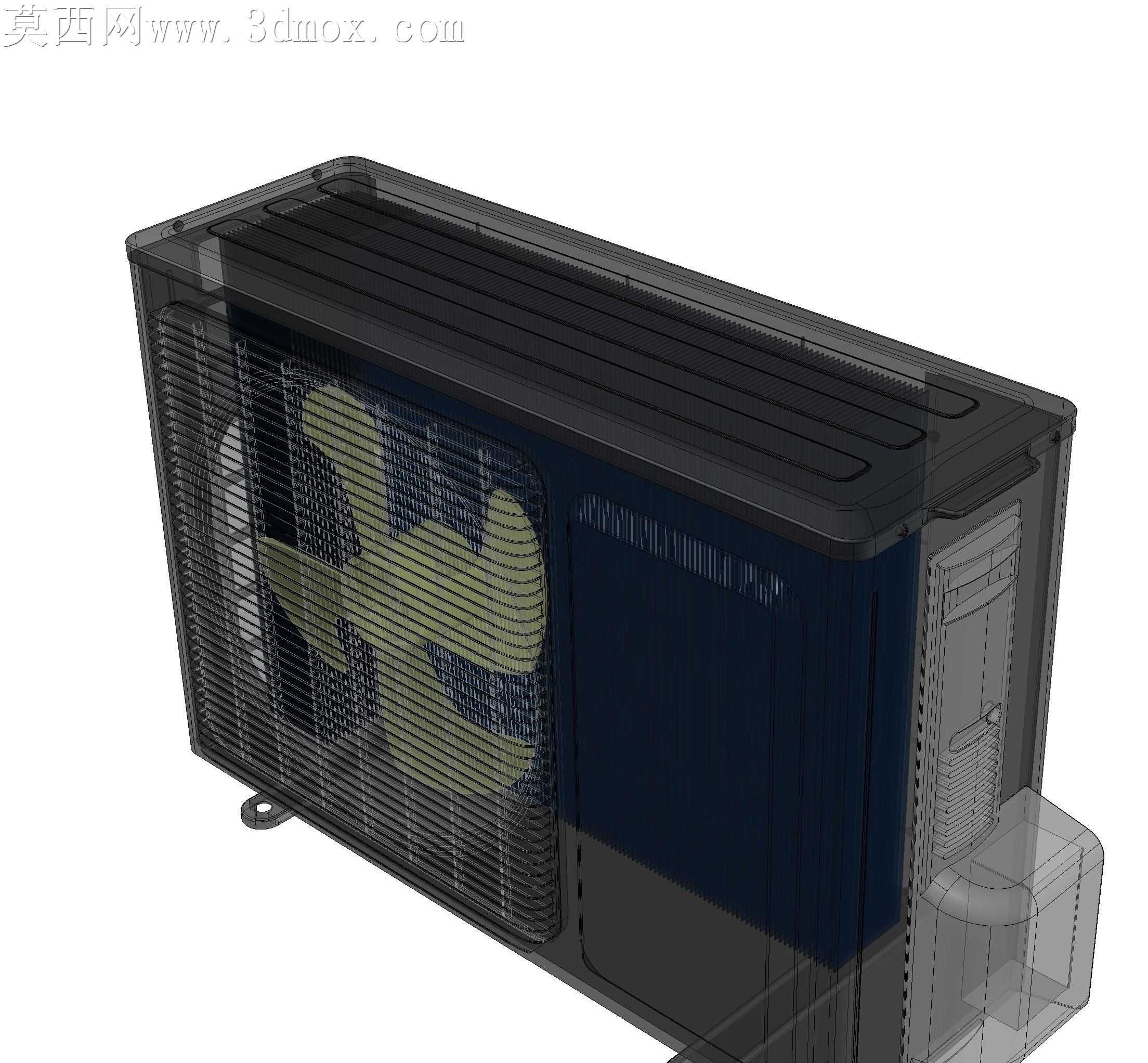

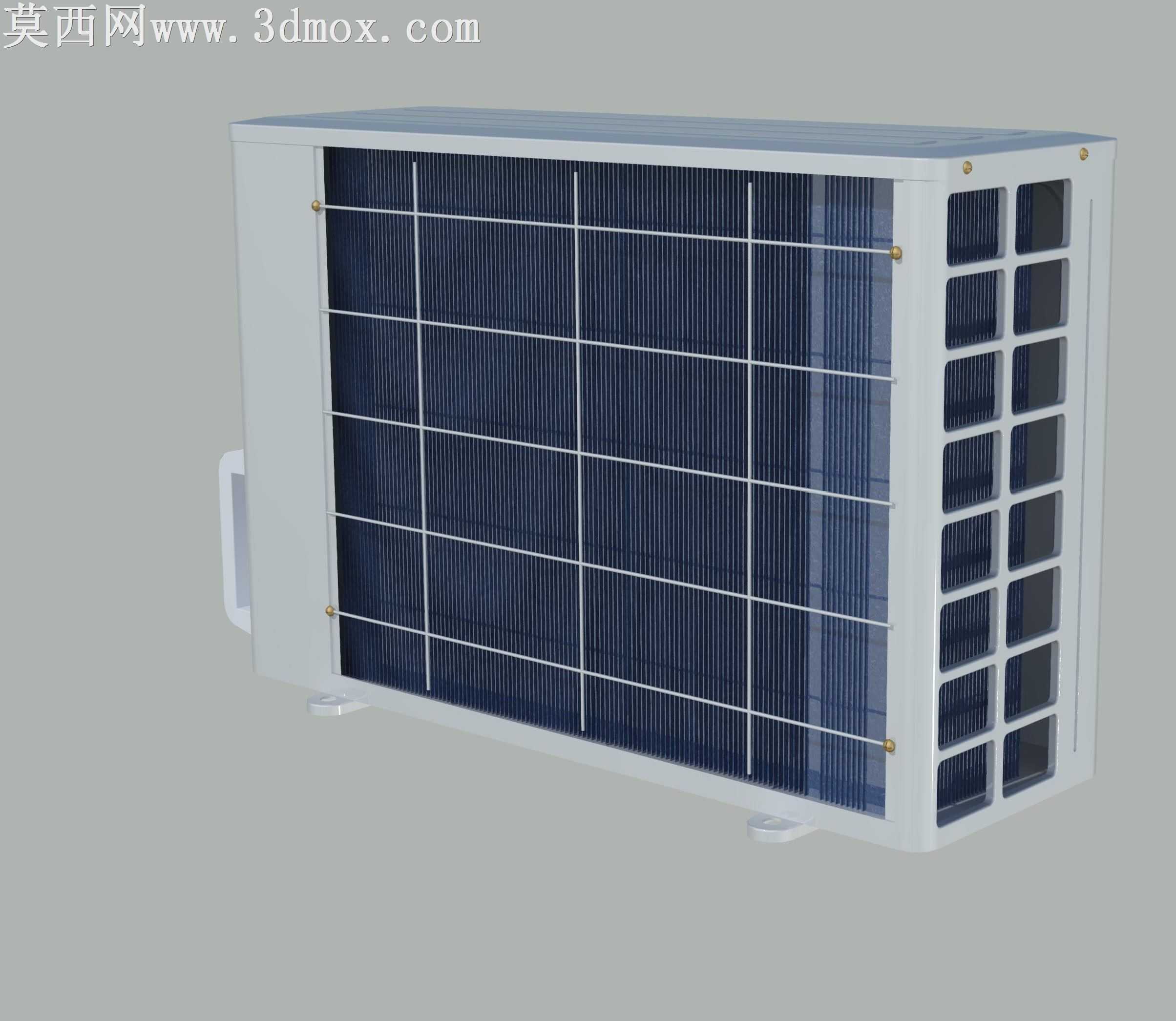

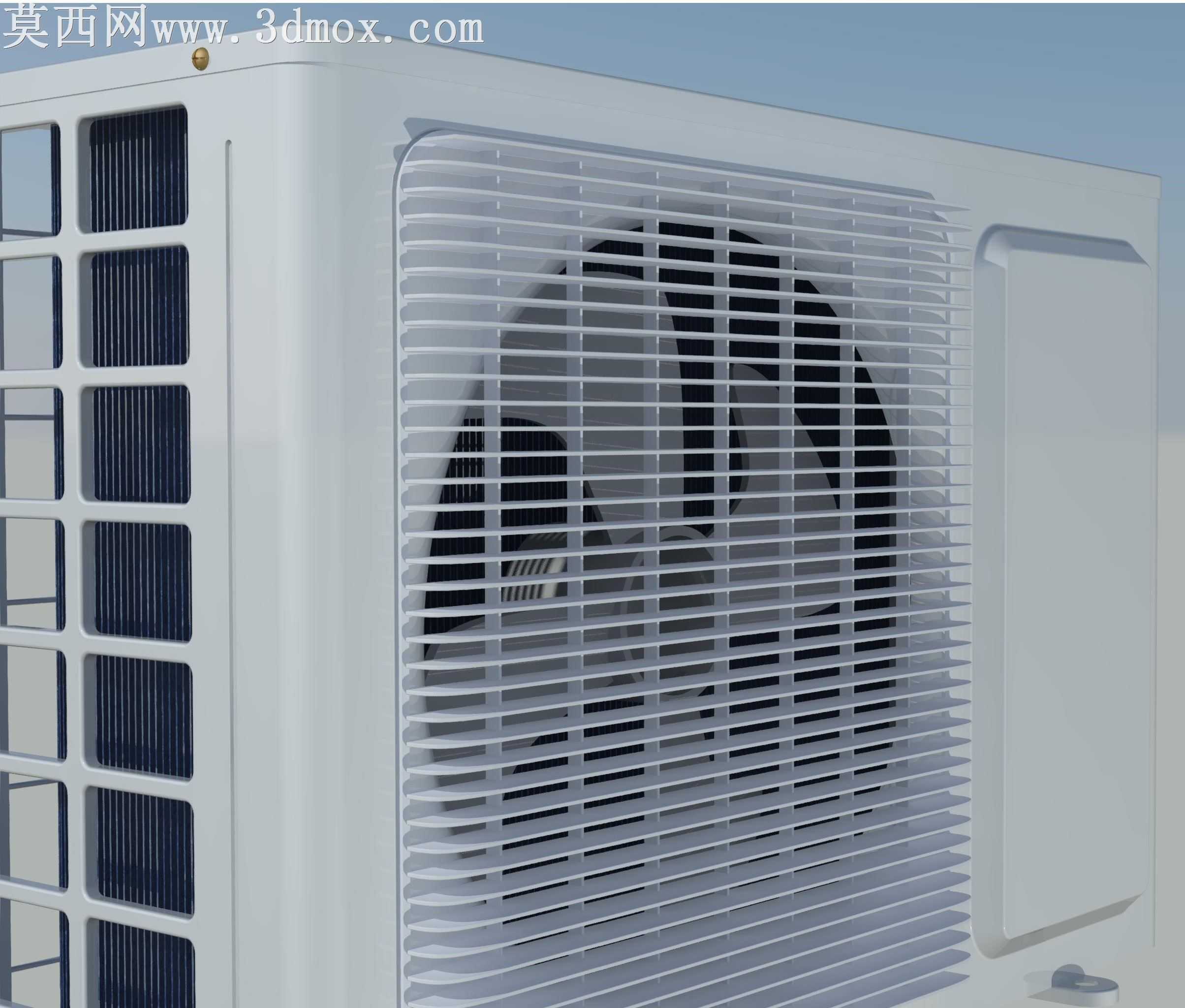

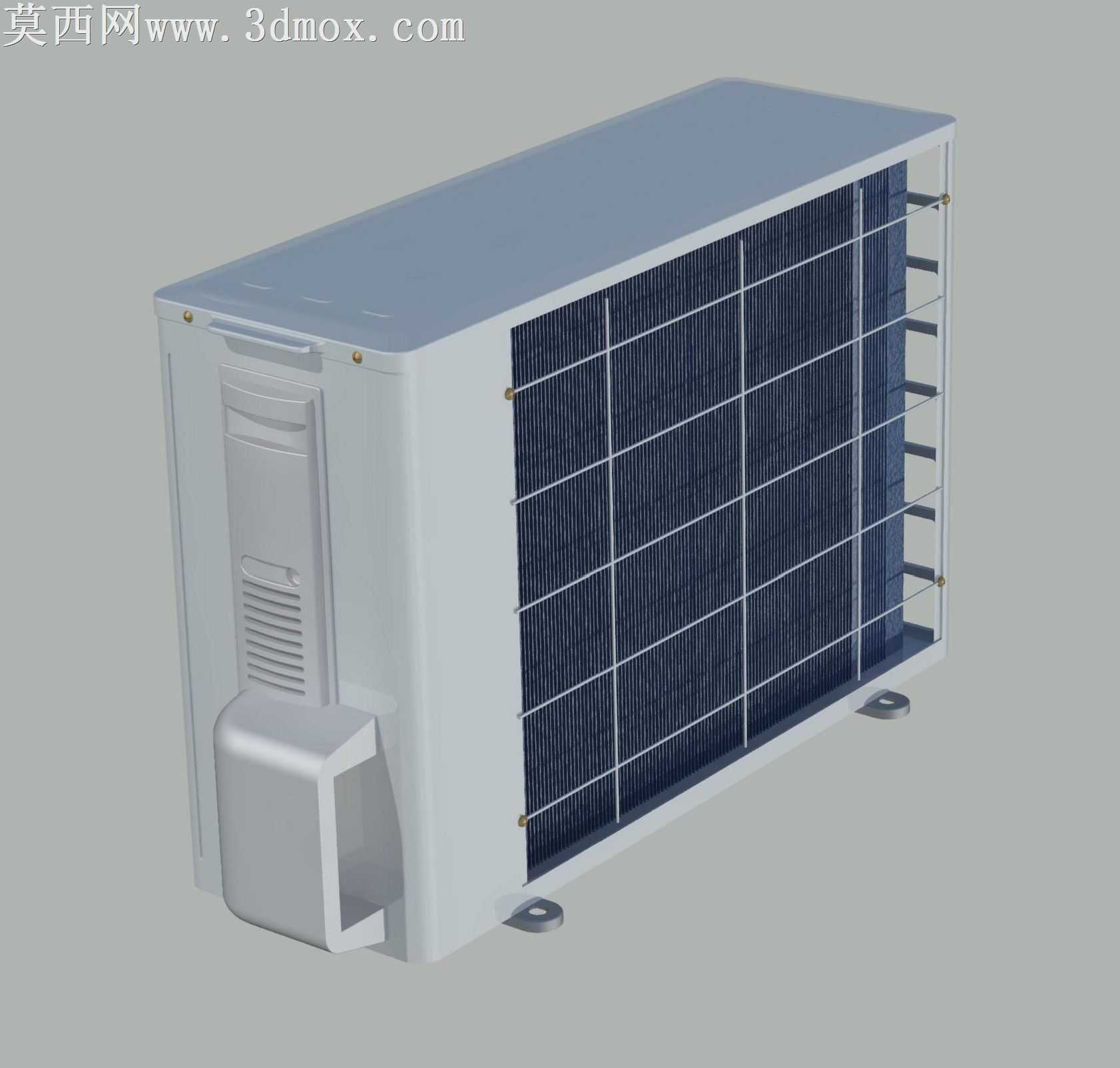

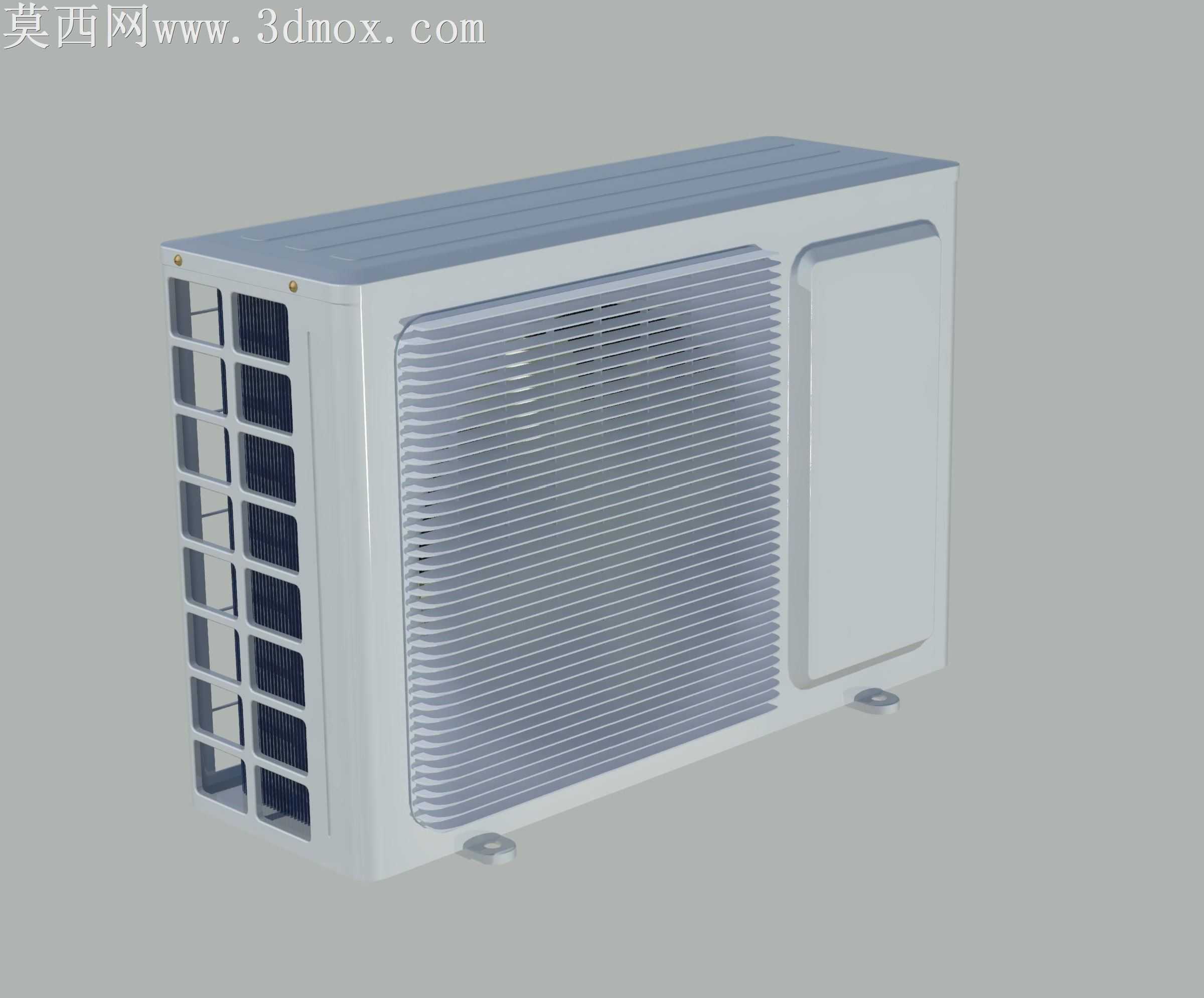

本模型为家用分体式空调室外机的完整外观结构三维建模成果，建模过程严格参考市面主流家用1.5匹规格空调外机的真实尺寸比例搭建，整体采用规整的长方体壳体基础形态，还原了真实外机的安装固定、通风换热、防护结构的全部外观特征。建模阶段首先通过草图绘制勾勒外机壳体的整体轮廓，通过拉伸、抽壳特征构建主机的外壳基体，针对外壳侧面的竖向格栅通风区域，采用线性阵列特征完成等距排布的格栅条建模，保证格栅的通风间隙均匀一致，还原外机左侧辅助进风区域的结构形态。针对正面的大面积换热翅片区域，通过细密的横向阵列特征模拟金属散热翅片的层叠结构，还原翅片区域的通透质感，同时在翅片区域后方预留轴流风轮的安装腔体，还原风轮外轮廓的曲面形态，匹配真实外机的风机布局。外机右侧的电气舱盖板采用独立的实体建模，通过圆角特征处理盖板边缘的过渡，还原电气舱独立封闭的外观结构，底部的四个安装固定支脚采用凸台拉伸配合圆角处理，还原支脚的承托形态与安装避让结构，支脚位置对应真实外机的重心分布，符合实际安装的受力逻辑。材质渲染阶段，外机主体外壳采用哑光白色喷塑金属材质，调整材质的粗糙度参数模拟真实空调外壳的磨砂质感，避免过度反光带来的失真；散热格栅与翅片区域采用银灰色金属材质，添加细微的氧化质感模拟铝制翅片的真实表面效果；安装支脚采用深灰色硬质塑料材质，还原支脚的防滑减震质感。整体建模过程中对所有边角位置都添加了符合真实工艺的圆角过渡，避免尖锐直角不符合钣金加工工艺的问题，所有结构的比例都经过反复校准，既保证外观还原度，也预留了内部压缩机、管路、电控元件的装配空间，可用于家电产品展示、制冷设备结构教学、家装场景搭配渲染等多种场景，模型的曲面连续顺滑，无破面、重叠面等建模问题，可直接导入各类三维场景进行后续调整使用。
