树莓派4三段式散热外盒结构设计

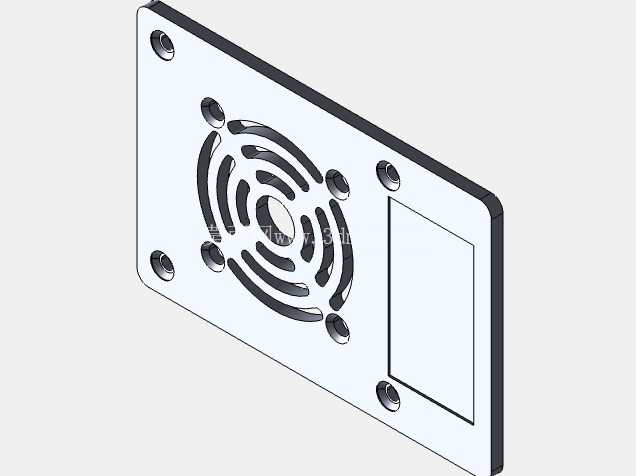

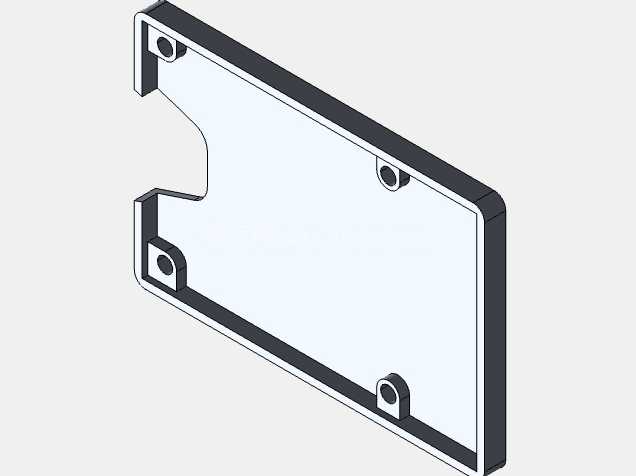

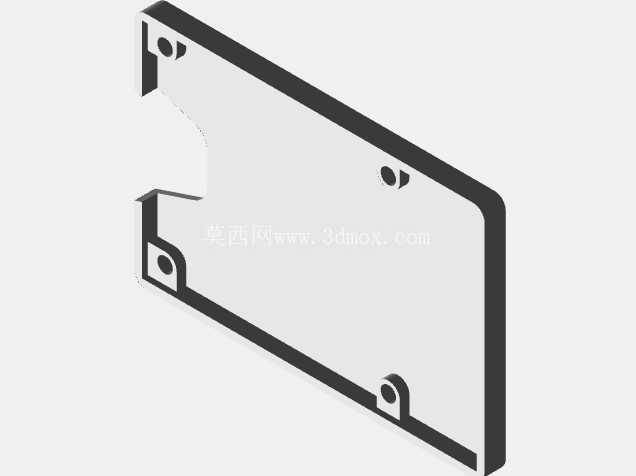

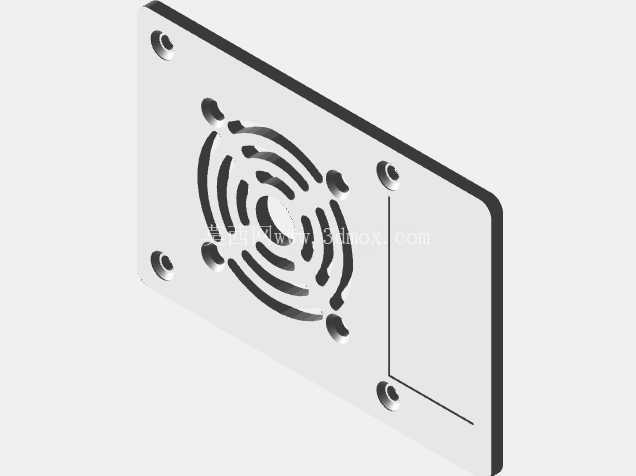

　　这款三段式外盒是针对树莓派4单板计算机开发的配套防护结构，主要面向嵌入式开发、小型智能终端搭建、桌面级物联网节点部署等场景使用，能够在紧凑的安装空间内为核心板提供物理防护与散热支撑，适配工业现场控制柜内安装、桌面创客项目集成、小型智能设备内置主控等多种实际工况。从结构设计逻辑来看，这款外盒采用三段式拆分思路，将整体壳体拆分为散热盖板、侧边围框、底部固定座三个独立部件，拆分边界完全避开核心板的接口凸起区域，组装时无需额外做避让形变，既降低了单件结构的成型难度，也能在后期维护时单独拆卸对应段，不用完全拆解整个壳体就能完成核心板的接线、存储卡更换等操作，大幅降低现场运维的拆装工作量。外盒的散热盖板区域做了同心圆式的格栅开孔，开孔排布完全对应树莓派4核心处理器的发热区域，格栅的筋条宽度控制在1.5mm，既保证足够的通风通流面积，让核心板运行时产生的热量能够通过自然对流快速散出，也能避免大尺寸开孔导致外部杂物、灰尘直接落到核心板表面造成短路风险，同时格栅区域预留了标准40mm散热风扇的安装孔位，孔位间距匹配通用微型风扇的安装尺寸，用户可以根据自身负载情况选择被动散热或者加装主动散热风扇，不需要额外对壳体做二次打孔加工。

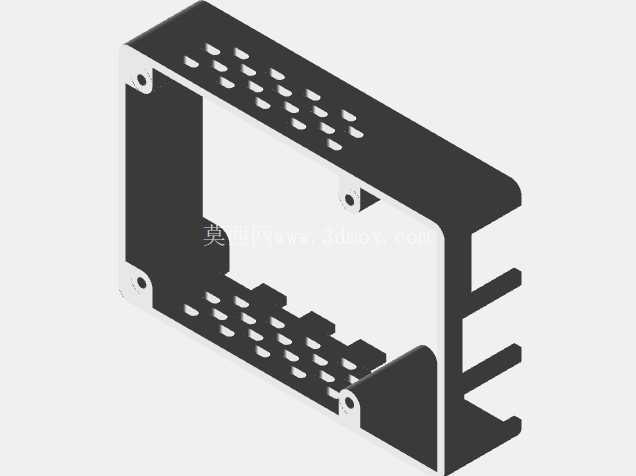

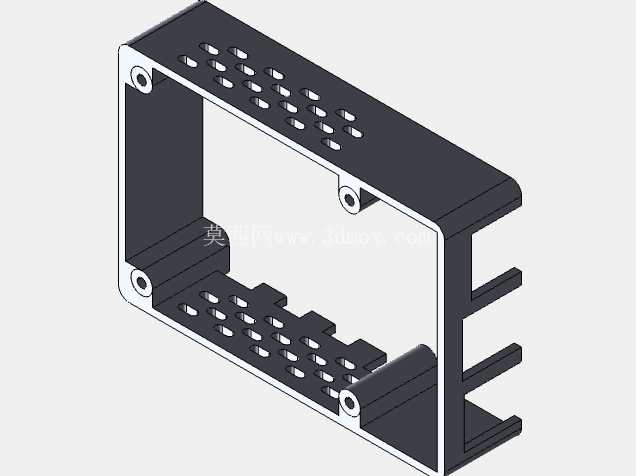

　　外盒的侧边区域预留了对应树莓派4所有外接接口的精准开口，包括HDMI接口、USB接口、Type-C供电接口、以太网口、GPIO排针出口的位置都做了公差补偿，开口边缘做了0.3mm的倒角处理，避免插拔外接设备时接口边缘与壳体发生剐蹭，同时保证外接插头能够完全插到位，不会出现壳体干涉导致的接触不良问题。安装固定方面，外盒底部设置了四个嵌入式铜柱安装位，铜柱的高度匹配树莓派4板身的安装孔位公差，核心板放入后可以直接用M2.5螺丝固定，不会出现板身翘曲、安装应力导致的焊点脱焊问题；外盒自身的四个角也预留了对外安装孔，孔位做了沉头处理，可以直接用螺丝将整个外盒固定在设备内壁、安装支架或者桌面台面上，沉头深度保证螺丝安装后不会突出盒体表面，不会额外占用安装空间。

　　设计过程中特意优化了各段壳体的连接卡扣结构，卡扣的扣合量控制在0.8mm，既保证组装后三段结构连接紧密，不会因为设备搬运、振动出现松脱异响，也不会因为扣合量过大导致拆卸时卡扣断裂，同时卡扣位置避开了内部核心板的元器件排布，不会出现卡扣挤压板载元件造成损坏的问题。整个外盒的外形尺寸完全贴合树莓派4的板身轮廓，整体厚度控制在18mm以内，比常规一体式外壳薄3mm左右，能够适配更多紧凑空间的安装需求，比如小型智能网关的内置仓、桌面迷你主机的外壳内部、壁挂式控制终端的背板安装位等场景，都能直接放入使用，不需要额外调整安装仓的尺寸。

　　壳体的壁厚做了均匀化处理，所有区域壁厚保持在2mm，既保证足够的结构强度，在日常搬运、轻微磕碰时不会出现壳体开裂、变形的问题，也避免了壁厚不均导致的成型缩痕、形变问题，不管是采用3D打印小批量制作还是注塑批量生产，都能保证成型后的尺寸精度，组装时不需要额外打磨修配就能直接拼合。在安装边界的处理上，外盒底部与核心板之间预留了1mm的间隙，避免板身背面的焊接点直接与壳体接触造成短路，同时间隙内可以根据需求粘贴导热硅胶垫，将核心板背面的热量传导到外盒壳体上，进一步提升整体散热能力；侧边围框的高度刚好覆盖核心板的板身边缘，不会遮挡板载的状态指示灯，用户可以直接从外侧观察电源、存储、网络的工作状态，不需要额外在壳体上开指示灯观察孔。
