树莓派相机可调式打印固定底座

　　这套支座结构面向嵌入式视觉采集场景开发，主要解决树莓派配套摄像模组在桌面调试、产线定点抓拍、小型设备视觉工位上的固定与角度调整问题。日常做嵌入式视觉项目时，裸板摄像头往往只能靠胶带、扎带临时固定，俯仰角度难以锁定，镜头光轴和被测面的对位全凭手感，换一次工位就要重新绑扎，既不稳定也容易拉扯FPC排线。该底座把承托、锁紧、角度调节和安装固定整合在一体打印件上，省去额外金属件加工，小批量试制阶段直接通过熔融沉积成型即可产出，修改孔位后几小时内就能拿到适配新模组的支座。

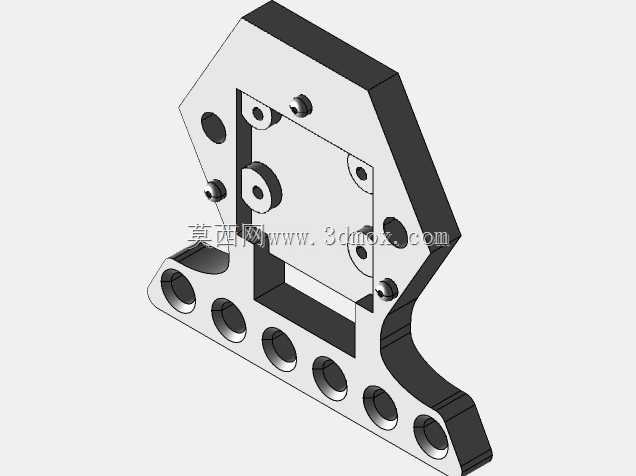

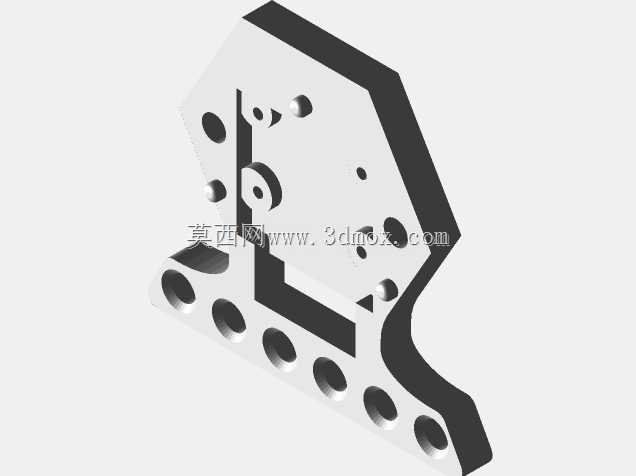

　　底座下部延伸出带一排圆孔的安装翼板，这排孔并非装饰结构，而是对应不同安装跨距的固定点位：既可以用M3、M4螺钉穿过圆孔锁在铝型材框架的槽面螺母上，也能配合扎带穿过孔位捆扎在圆管、立杆或设备侧壁，遇到没有预留螺孔的测试台，还能以木工自攻钉直接固定在木板或亚克力板上。翼板沿长度方向均布孔位，让支座在20毫米至100毫米左右的安装跨度内都能找到适配固定点，不必在安装面上重新配钻。底座底部贴合面做了平直处理，压在型材表面时不会出现线接触翘动，锁紧后整体悬臂刚度足以抵抗镜头调焦时的手部触碰。

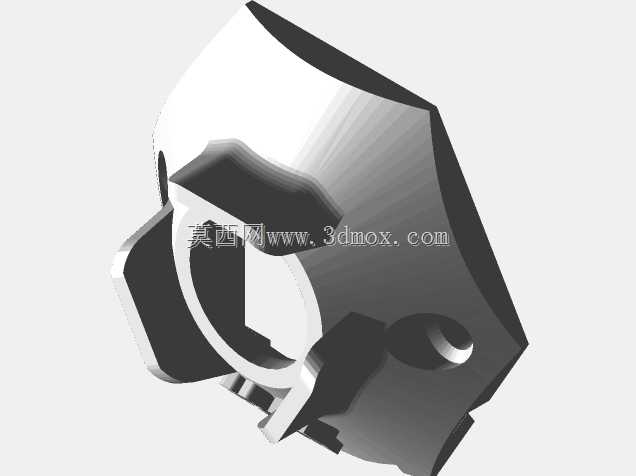

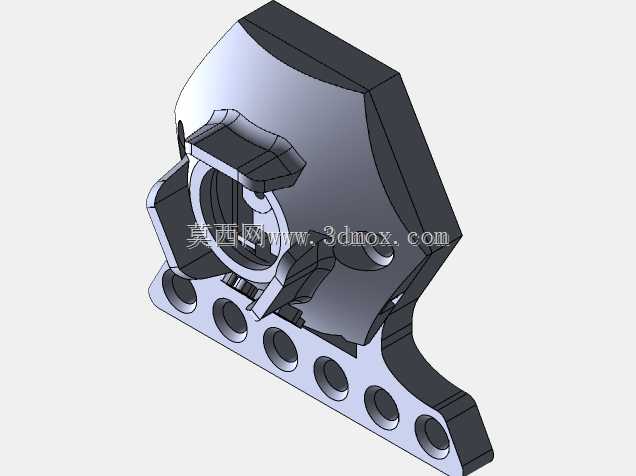

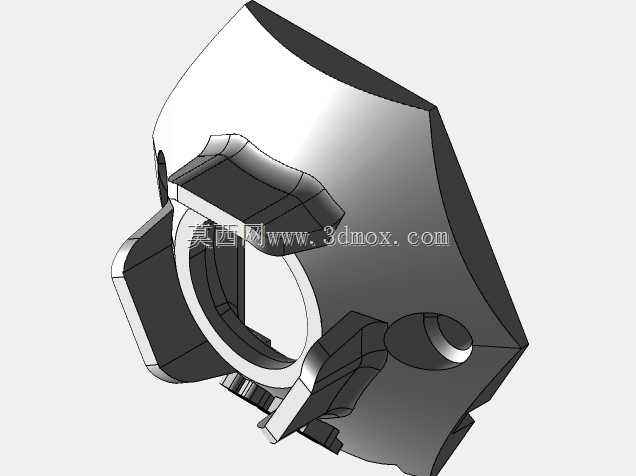

　　上部承托区域围绕相机模组外形做了半包式围挡，侧壁对应模组板卡边缘设有限位筋，摄像头放入后四周被约束，不会在壳体内横向窜动。镜头位置开出圆形避让孔，孔沿略高于板卡平面，既给镜头调焦环留出旋转空间，又避免打印件表面直接蹭刮镜片。围挡一侧预留卡扣式压盖，也就是配套的安装盖子，盖子扣下后压住模组电路板边缘，防止设备轻微振动时板卡从槽内跳起；压盖和底座之间采用一体成型的卡扣配合，不需要额外螺丝，拆装模组时用指甲或薄片撬开卡扣即可，现场调试效率明显高于多螺钉压紧方案。

　　角度调节环节依靠底座中段的铰接支撑实现，支座背部的斜向支撑臂和上部承托体之间形成可俯仰转动的配合面，调整到所需俯角后通过侧向锁紧件固定。做视觉对位时，先把底座翼板锁在支架上，松开铰接处，转动相机承托部分让镜头中心对准被测区域，再锁紧铰接，镜头光轴角度即可保持。这种结构在俯视拍传送带工件、平视拍仪表读数、斜向拍二维码标签等不同工位都能适配，不必为每一种视角单独设计直角支架。

　　建模时优先考虑FDM打印的工艺约束：所有壁厚控制在1.8毫米以上，悬空部位添加了自支撑角度，卡扣位置预留0.2至0.3毫米的配合间隙，避免打印后卡扣抱死或断裂；围挡内侧的限位筋厚度取1.2毫米，既保证对板卡的夹持力，又不会因PLA材料冷却收缩把电路板夹得过紧。圆孔位置避开了打印层纹受力薄弱方向，安装螺钉锁紧时孔周不易层裂。整体外形包络紧凑，上部承托区宽度适配常见树莓派相机板卡尺寸，下部翼板展开后占用安装面宽度约一百毫米级别，在狭小的设备内腔里也能布置。

　　实际使用中，这类打印支座常用于机器教学实验台、小型OpenCV检测工位、居家延时摄影支架以及AGV小车的前部视觉安装位。相比外购通用相机三脚架，它没有突出的长腿和球形云台，贴装在设备外壳上后不干涉周边走线；相比金属铣削支架，它可以随相机型号变化快速改版，孔位、避让槽、卡扣角度都能在数模里直接调整后重新打印，迭代成本极低。结构上把安装孔板、角度铰接、模组围挡、压盖卡扣几个功能区域划分清晰，打印完成后去除少量支撑即可投入装配，不需要二次攻丝或粘接，是嵌入式视觉硬件搭建中比较实用的固定支座方案。
