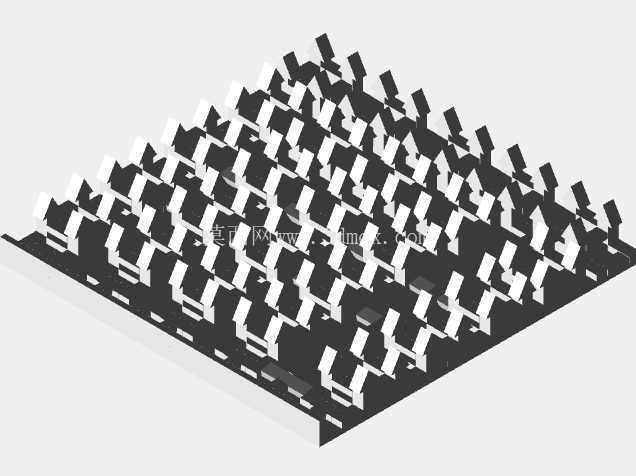

在流体管路系统的压力调节环节,这类带阵列式阻尼排布的减压结构,常被嵌入小型调压阀的内部流道区域,用来分散高压流体的冲击动能,避免局部压力骤升对阀瓣、密封件造成冲蚀损伤。不同于常规平面式阻尼板,该结构采用类城堡雉堞的凸起阵列设计,每一个锥状凸起都对应一个流体折流点位,当带压介质从入口端进入阀腔后,会顺着凸起之间的交错流道不断改变流向,通过多层折流消耗流体的动压,最终在出口端获得稳定的低压输出,适配民用给排水、小型气动回路这类对压力波动容忍度较低的应用场景。
从结构设计逻辑来看,整个构件采用一体化基座承载所有阻尼单元,基座底部做了平整的安装贴合面,边缘预留了均匀分布的嵌装槽位,可以直接卡入阀腔内部的定位台阶,不需要额外设计复杂的紧固件连接结构,装配时只需对准阀腔的流道中心推入即可,能大幅降低现场装配的对位难度。所有锥状凸起的高度保持统一,顶部做了小角度的锥面收窄,既可以减少流体正面冲击的受力面积,也能避免介质中的微小杂质在凸起顶部沉积卡滞;凸起之间的流道宽度经过梯度调整,靠近入口侧的流道间隙稍窄,用来初步切割高压流体束,靠近出口侧的流道间隙逐步放宽,让经过折流减速的介质能够平缓汇流,不会在出口端形成紊流噪声。
考虑到长期受流体冲刷的磨损问题,整个结构的棱角位置都做了微小的圆角过渡,没有尖锐的应力集中点,即使采用常规的工程塑料或者铸铜材质加工,也能承受长期的流体冲蚀,不会出现局部掉块、开裂的问题。基座的厚度根据阻尼凸起的高度做了匹配设计,整体安装高度控制在常规小型减压阀的阀腔预留空间范围内,不会和阀瓣、弹簧调节机构产生运动干涉;基座的外轮廓尺寸和对应规格的阀体内径完全契合,装配后边缘不会出现旁通漏流的间隙,保证所有通过的流体都必须经过阻尼阵列的折流减压,避免出现压力调节失效的情况。

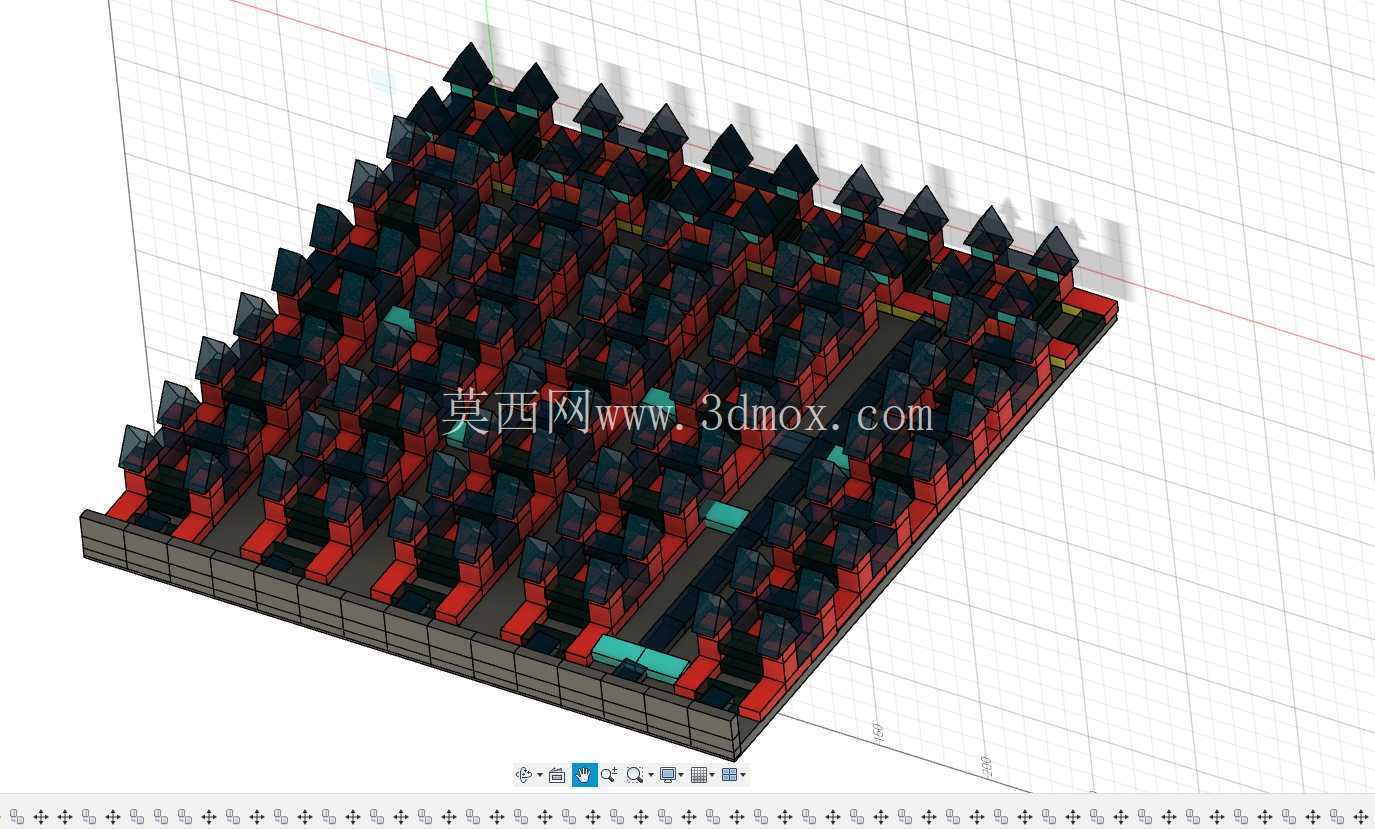

在建模过程中,所有阻尼单元采用参数化阵列方式生成,每一个凸起的位置、角度都可以根据实际的减压参数需求做快速调整,比如需要更大的减压比时,可以适当增加凸起的排布密度,缩小流道间隙;需要适配大流量工况时,可以调整凸起的排布角度,拓宽流道的通流面积,不需要重新搭建整体结构,就能快速衍生出适配不同压力等级、不同流量规格的系列化产品结构。这种类城堡造型的阻尼结构,相比传统的多孔式减压板,折流路径更长,减压过程更平缓,不会因为局部通流面积过小造成堵塞问题,对含有少量微小杂质的流体介质也有更好的适应性,在小型户用供水减压阀、气动回路微型调压阀的结构设计中,能够很好地平衡减压效果、通流能力和结构可靠性三者的关系,不需要额外增加过多的零件数量,就能实现稳定的压力调节功能。
