Holybro H-Flow光流定位传感组件结构设计

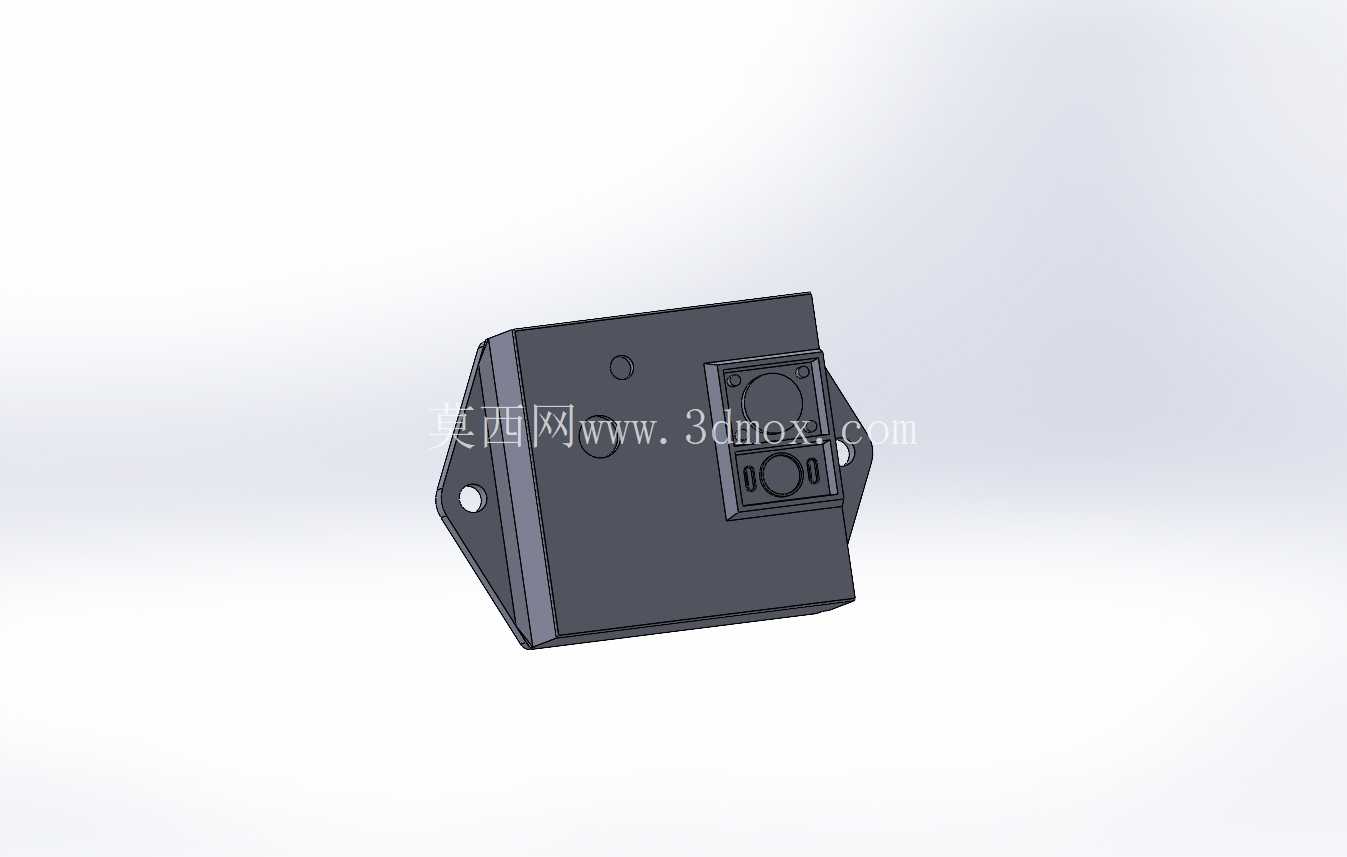

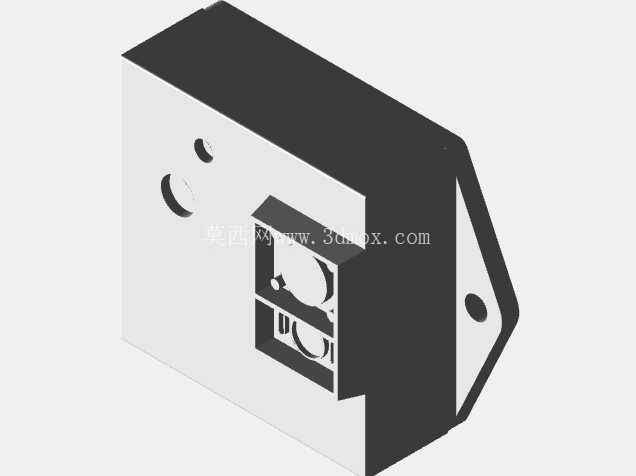

　　在小型多旋翼无人机的室内飞行、低空近地作业场景中，GPS信号遮挡、卫星定位漂移是长期困扰飞控系统稳定性的核心痛点，光流定位模块作为补充定位感知单元，能够通过采集地面纹理的光流运动矢量，结合机载IMU数据融合解算飞行器的水平位移与速度，为无GPS环境下的悬停、低速飞行提供可靠的位置反馈，Holybro H-Flow光流模块正是针对这类应用场景开发的机载感知配件。从结构设计层面来看，该模块采用紧凑的方形壳体布局，整体外轮廓做了圆角过渡处理，既能够降低飞行过程中的气动阻力，也能避免装机、维护过程中尖锐边角划伤飞控线束或其他机载元件。

　　壳体上表面预留了标准化的安装孔位，孔位间距匹配主流飞控安装栈的通用孔距，能够直接通过铜柱堆叠安装在飞控板上方或者机架的中心板预留位置，不需要额外设计定制转接支架，大幅降低了装机适配的工作量。模块的镜头采集窗口位于壳体下表面中心位置，窗口做了下沉式设计，能够在一定程度上避免起降过程中地面扬尘、草屑直接剐蹭镜头镜片，同时窗口周边的壳体平面做了水平度校准基准，安装时可以通过该基准面确认镜头朝向与机架水平方向平行，减少光流数据采集的初始角度误差。在接口设计上，模块侧面预留了标准的1.25mm间距排针接口，引脚定义兼容主流开源飞控的光流输入端口，接线时不需要重新定义线序，接口位置做了防呆标识，能够避免装机时插反接口导致的模块烧毁问题。模块内部的PCB板与壳体之间预留了0.8mm的减震间隙，通过四个角的硅胶减震垫与壳体连接，能够过滤飞行过程中电机转动带来的高频振动，避免振动传递到光流传感器芯片导致图像采集模糊、光流解算数据跳变的问题。从实际使用的边界条件来看，该模块的最佳工作高度为0.3m至3m之间，对应的地面纹理识别精度能够满足小型无人机室内悬停±10cm的定位精度要求，壳体整体重量控制在6g以内，不会给轴距150mm至450mm的多旋翼无人机带来明显的负载负担。

　　设计过程中充分考虑了机载设备的电磁兼容问题，壳体内部做了局部导电层处理，能够减少图传、电调等大功率机载设备的电磁辐射对光流传感器数据采集的干扰，同时模块的供电回路做了独立的滤波电容设计，能够适配3S至6S锂电池供电系统下的电压波动，避免飞行过程中电压瞬变导致的模块重启问题。在安装边界上，模块镜头下方不能有机架机臂、天线等遮挡物，镜头视场角为22度，安装时需要保证镜头垂直向下，与机架水平面的倾斜角度不超过2度，否则会导致光流解算的速度矢量出现系统性偏差，影响定位效果。

　　模块的壳体采用ABS+PC混合材质注塑成型，表面做了哑光磨砂处理，能够减少户外强光下的光线反射干扰，同时材质本身具备一定的抗冲击性能，能够承受普通炸机场景下的冲击载荷，不会出现壳体碎裂、内部PCB板外露的问题。从功能适配性来看，该模块除了基础的光流运动矢量采集之外，还集成了高精度的激光测距单元，能够实时输出模块到地面的相对高度数据，不需要额外搭配单独的测距传感器就可以完成光流数据与高度数据的融合解算，进一步减少了飞控系统需要外接的传感器数量，简化了整机的线束布局。在结构细节上，模块的安装孔位采用了沉头孔设计，固定螺丝采用M2规格的尼龙螺丝或者铜柱，既能够保证固定强度，也不会因为金属螺丝过长顶到内部的PCB板造成短路，壳体的合模缝做在侧面靠上的位置，能够避免雨天或者潮湿环境下水汽从合模缝渗入模块内部，提升了模块在户外复杂环境下的工作可靠性。
