气液可压缩性验证热力学实验装置

　　这套实验装置主要面向中学物理、大学普通物理及工程热力学的教学演示场景，也可作为流体特性基础研究的小型验证工装，核心作用是直观呈现气体与液体在受压状态下的体积变化差异，帮助学习者建立可压缩性的具象认知，打破“流体都容易被压缩”的认知误区。整套装置的结构逻辑围绕对比观测搭建，底部采用梯形配重基座作为承载主体，基座上表面预留两个标准安装接口，分别固定垂直布置的透明储液筒体与管路转接立柱，两个部件的安装孔位同轴度公差控制在0.2mm以内，避免管路连接后出现侧向应力导致的接口渗漏。

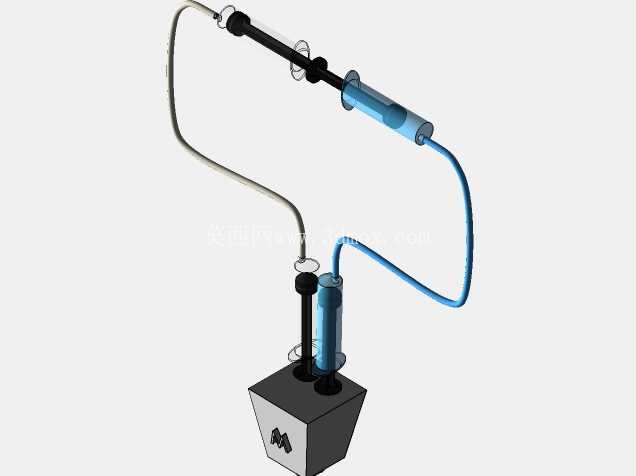

　　垂直储液筒体采用高透明硬质高分子材料制作，筒身外壁预留刻度标识位，可直观读取内部介质的液位变化，筒体顶部通过快插接头连接柔性耐腐管路，其中一条浅灰色管路沿弧形走向延伸至水平布置的注射器组件尾部，另一条蓝色管路则连接水平注射器的前端腔体，形成封闭的流体循环回路。水平布置的注射器组件为核心操作部件，采用大直径推杆设计，推杆与筒壁之间的密封件采用低摩擦丁腈橡胶材质，既保证施压过程的气密性，又能减少操作时的阻力，让实验人员可以平稳控制推杆的推进速度，避免施压过快导致的介质温升影响观测结果。

　　设计过程中特意将水平注射器通过两个环形支撑座固定在悬臂支架上，支撑座的内孔与注射器筒身采用间隙配合，方便实验前更换不同容积的注射器来调整压缩比，悬臂支架的长度经过反复校核，保证管路弯曲半径不小于管路外径的5倍，避免管路弯折堵死影响流体导通。装置的管路选型兼顾透明度与耐压性，蓝色管路采用半透明PU材质，可清晰观察管路内部是否存在气泡，浅灰色管路采用编织增强PVC材质，承受0.3MPa以内的压力不会出现鼓胀变形，所有管路接头都采用倒刺结构加喉箍紧固的方式，在充装介质后可保证整个回路的密封性能，不会出现渗漏泄压的问题。

　　从安装边界来看，整套装置展开后的最大水平尺寸不超过400mm，垂直高度不超过350mm，基座底部尺寸为120mm×120mm，放置在标准实验台面上即可稳定使用，不需要额外的固定螺栓，移动和收纳都比较方便。实际使用时，可先在垂直储液筒体内充装定量的实验液体，排尽管路内的残留气泡后封闭整个回路，推动水平注射器的推杆施压，即可通过垂直筒体的液位变化、注射器推杆的推进阻力差异，直观对比气体段和液体段的体积变化量：气体段在施压时会出现明显的体积缩小，推杆推进阻力随行程增加逐步上升，而液体段在施压时体积变化几乎不可观测，推杆推进到一定行程后阻力会陡增，通过这种直观的现象差异，就能清晰展示两类流体的可压缩性区别。设计时还特意在基座正面预留了标识粘贴位，可标注实验注意事项与操作流程，避免实验人员误操作导致介质喷出，整套装置没有复杂的电控部件，纯机械结构的可靠性高，日常维护只需要定期更换密封件、清理管路内的残留介质即可，长期使用的成本很低，适合批量配备在教学实验室中，也可作为科普展品放置在科技馆的互动体验区，让参观者亲手操作感受流体特性的差异。
