数控机床上下料机器人工作站布局设计

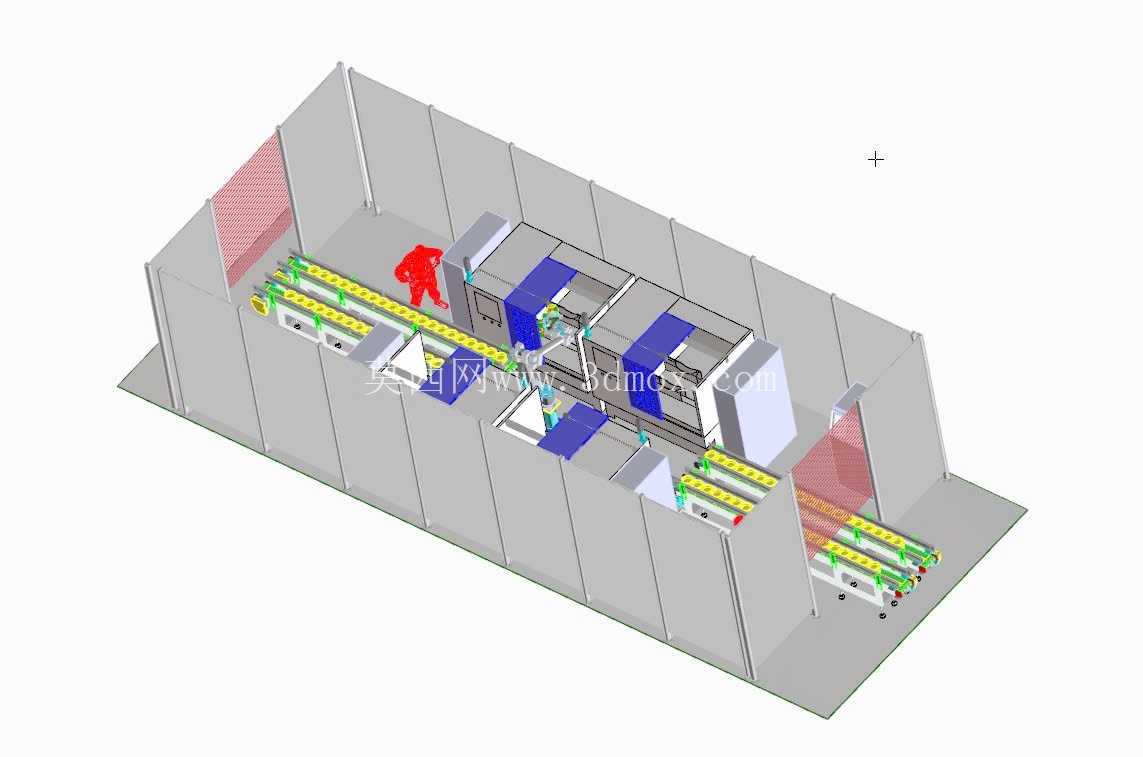

　　这套三维设计方案针对机加工车间多台数控机床的自动化上下料需求搭建，核心解决离散式机床加工过程中人工上下料效率低、重复劳动强度大、不同工序间物料转运衔接出错率高的实际痛点，适配中小批量精密零件的多工序连续加工场景，可覆盖从毛坯上料、工序间流转到成品下线的全流程物料转运作业。从整体布局来看，整套工作站采用封闭防护式结构，外围采用铝型材搭配防护板搭建安全围栏，围栏预留两个带安全光栅的物料进出开口，分别对接毛坯上料输送线与成品下料输送线，围栏内部的作业空间严格按照机器人运动半径、机床开门行程、输送线占位尺寸做边界校核，确保各运动部件在运行过程中无干涉，同时预留足够的设备维护操作空间，日常检修时无需整体拆解围栏即可完成核心部件的维保作业。

　　核心作业单元采用六轴工业机器人搭配双夹爪末端执行器，可同时完成待加工毛坯抓取与已加工工件卸料的动作，大幅缩减单台机床的上下料等待时间，机器人安装基座采用落地式固定设计，安装位置经过多轮运动仿真校核，确保机械臂可达范围覆盖所有对接机床的工装夹具位置、输送线取放料位，同时避开机床门开合、排屑机运行的运动路径。输送系统采用多段平行布置的皮带输送线，分别对应毛坯待加工区、工序中转区、成品待检区，每条输送线末端设置挡料定位机构，确保物料到达取放料位时位置精度满足机器人抓取要求，输送线侧边设置工件姿态检测位，可对毛坯摆放角度、工件装夹定位面做初步校验，避免姿态异常的工件进入机床加工环节造成撞机风险。

　　安全防护设计上，除外围封闭围栏外，在每个机床对接位、人员检修门位置均设置安全联锁开关，一旦防护门被异常打开，整线立即触发安全停止信号，机器人、输送线、机床全部进入暂停状态，围栏内部的安全区域划分严格按照工业机器人安全规范要求，预留足够的安全距离缓冲区，避免运行过程中人员误入造成伤害。从结构设计思路来看，整套方案优先考虑产线的可拓展性，输送线长度、机器人安装位置、对接机床数量都预留了调整余量，后续可根据产能需求增加机床工位或者拓展检测、清洗等附加工序，无需对整体布局做大规模改动；所有管线布置均采用拖链内置走线方式，避免机器人运动过程中管线拉扯磨损，同时方便后期线路检修更换。

　　在安装边界校核上，整套工作站的地面安装要求平整，地面承重满足机器人满负载运行、机床工作时的载荷要求，围栏外围预留不小于一米的人员通行与物料周转通道，输送线进出料端预留足够的物料堆叠暂存空间，确保整线运行时物流通道顺畅，不会出现物料堆积堵塞的情况。这套设计方案可直接用于机加工自动化产线的方案投标、结构细化设计参考，所有部件的装配关系、运动行程都经过干涉校验，能有效减少前期方案设计阶段的布局校核工作量，帮助设计人员快速完成整线方案的三维可视化呈现，也可作为同类机床上下料工作站的设计参考模板，针对不同规格的机床、不同尺寸的加工工件，仅需调整夹爪规格、输送线宽度、机器人安装位置即可快速适配新的应用场景。
