Volz微型舵机DA15T结构设计

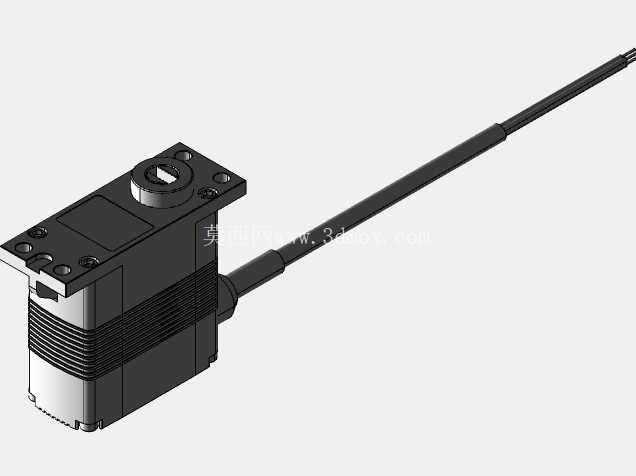

在小型无人飞行器的舵面控制链路里，这类微型旋转执行器是直接决定飞行控制精度的核心末端部件，不同于工业场景里的大扭矩伺服单元，这类应用在航空模型、小型无人机上的舵机，对安装空间、自重、输出响应速度的要求远高于常规工业伺服。从结构设计来看，这款执行器采用矩形主体加侧出引线的布局，主体上部设置带标准安装孔位的法兰固定座，输出轴位于法兰座中心位置，轴端预留标准舵机盘安装的齿形接口，可直接匹配通用规格的舵臂、连杆接头，不需要额外做转接件加工。主体外壳下半部分做了密集的环形散热筋结构，在不额外增加壳体壁厚的前提下，既提升了外壳的结构刚性，避免飞行过程中的振动导致壳体形变卡滞内部齿轮组，又增大了外壳和空气的接触面积，能在连续舵面调整的工况下快速把内部驱动电路、减速齿轮组摩擦产生的热量散出，避免高温导致的磁钢退磁、电路元件参数漂移问题。侧出的引线做了加长的应力释放护套，引线从壳体引出的位置做了阶梯式的密封结构，能应对户外飞行时遇到的小雨、扬尘环境，避免水汽、沙尘从引线间隙进入壳体内部，造成电路短路或者齿轮组磨损加剧。

从实际使用场景出发，这类舵机主要承担小型固定翼无人机的副翼、升降舵、方向舵的偏转驱动，也可用于小型垂直起降无人机的倾转机构控制、伞舱门锁触发机构这类需要精准角度控制的部位。设计时首先要匹配飞控系统的PWM信号输入范围，内部的位置反馈电位器和驱动电路做了线性度校准，在全行程偏转范围内不会出现角度死区，控制信号的分辨率足够支撑小舵量的精准微调，保证飞行过程中姿态调整的顺滑度，不会出现舵面抖动导致的飞行姿态不稳。减速齿轮组采用金属齿搭配自润滑轴承的配置，在保证输出扭矩满足舵面气动载荷要求的前提下，尽可能降低齿轮传动背隙，避免舵面在气流扰动下出现自由旷量，提升飞行控制的跟随性。

安装边界上，主体的固定法兰上设置四个对称的安装孔，孔位间距匹配行业通用的微型舵机安装标准，用户在做机身结构设计时不需要重新定制安装位，可以直接替换同规格的其他型号舵机，降低整机结构的改造成本。输出轴的中心高度、法兰面到壳体底部的尺寸都做了公差控制，安装时舵臂的转动平面和舵面转轴的平面度可以得到保证，不会因为安装尺寸偏差导致连杆传动出现卡滞、额外摩擦阻力。引线的出线方向平行于壳体长边，在机身内部布线时可以顺着机身结构件的走线槽布置，不会和其他机载设备、结构件产生干涉，引线长度预留了足够的冗余，适配不同尺寸的机身内部布线距离，不需要额外做引线接长处理，减少线路上的接插件节点，降低飞行过程中振动导致的接插件接触松脱风险。

从结构可靠性设计角度，壳体的拼接缝采用止口结构，装配时可以自动对齐上下壳体的位置，保证内部齿轮组、电机、电位器的同轴度，装配完成后在接缝处涂覆密封胶即可达到基础的防护等级。内部的驱动电路板做了三防涂覆处理，在高湿度、高海拔的低温环境下也能稳定工作，不会因为凝露导致电路短路。输出轴位置设置了耐磨轴套，在频繁的往复偏转动作下，轴套的磨损量极小，长时间使用也不会出现输出轴晃动、舵面定位精度下降的问题。尾部的端盖做了定位凸台，和壳体配合时可以压紧内部的电机固定座，避免电机在大扭矩输出时出现移位，导致齿轮啮合间隙变化产生异响、打齿问题。

在选型适配时，这类舵机的输出扭矩、转速参数匹配起飞重量在数公斤级的小型无人机，不需要额外搭配减速机构即可直接驱动舵面，整体自重控制在极低的水平，不会给无人机带来过多的无效载荷，能有效提升整机的续航时间。输出轴的转动角度范围覆盖飞控常用的舵面偏转行程，不需要在飞控里设置过大的行程限位，即可满足常规飞行的舵面偏转需求，极限位置设置了机械限位结构，避免飞控输出信号异常时舵机超行程转动，顶坏舵面结构或者拉断连杆。
