紧凑型高速视觉载板及Jetson TX2模块结构

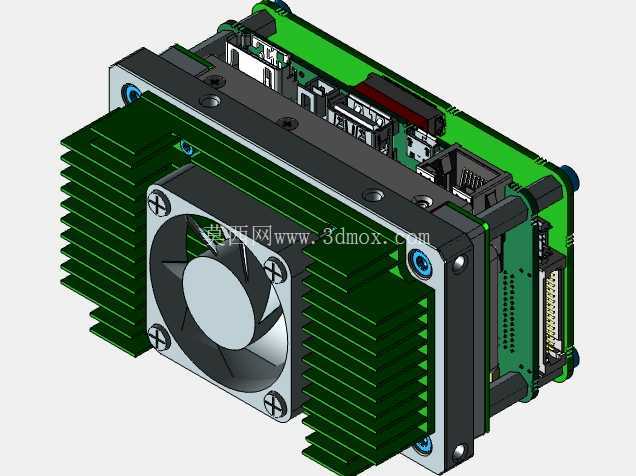

做嵌入式视觉集成快八年，经手的AI计算载板少说也有几十款，这次拆解复现的这款XEC2-4P-X2G2载板搭配Jetson TX2模块的组合，是目前紧凑型多相机视觉方案里边界控制做得相当扎实的一款。先从安装边界说起，整套组件采用堆叠式安装结构，载板作为核心承载基底，计算模块通过板对板高速连接器贴合在载板上方，散热结构直接覆盖计算模块核心发热区，主动散热风扇居中布置在散热鳍片正面，整套结构的安装孔位完全兼容主流嵌入式视觉设备的安装间距，不需要额外做转接板就能直接固定在无人机载荷舱、机器人主控仓或者自动驾驶域控制器的预留安装位上，侧边的高速接口全部采用卧式贴片布局，不会因为接插件突出额外占用横向安装空间，这点对寸土寸金的小型移动设备来说尤为重要。

从实际用途来看，这套组合的核心定位是紧凑型高速嵌入式视觉系统的核心计算单元，最开始接触这款载板是给某工业无人机厂商做巡检载荷的方案选型，当时客户要求在有限的载荷空间内同时接入4台高速工业相机，实现360度全景影像拼接与实时障碍物识别，普通的USB接口载板带宽完全不够，PCIe接口的载板大多尺寸偏大，塞不进客户预留的100mm见方的载荷仓，这款载板刚好卡在尺寸边界上，通过PCIe高带宽接口直接对接多台工业相机，不需要额外的转接芯片，数据传输延迟能控制在微秒级，完全满足多摄像头同步采集的要求。

功能特性上，这套结构的设计逻辑完全围绕移动场景的边缘计算需求展开，首先是散热结构的设计，没有采用常规的被动散热片，而是搭配了低功耗主动风扇，鳍片采用平行齿状布局，风道顺着设备安装的纵向方向走，不管是无人机飞行时的迎面气流还是机器人仓内的循环风，都能顺着鳍片间隙带走热量，在Jetson TX2满负载运行AI推理任务的时候，核心温度能稳定控制在70摄氏度以内，不会因为过热触发降频。其次是接口布局，所有对外的供电、通讯、相机接口全部布置在载板的同一侧，接线的时候不需要绕线，线缆可以顺着设备侧壁走，不会和散热结构产生干涉，板上的电源模块做了宽电压适配，能直接兼容移动设备常用的12V到24V直流供电，不需要额外搭配电源转换模块，进一步节省了安装空间。

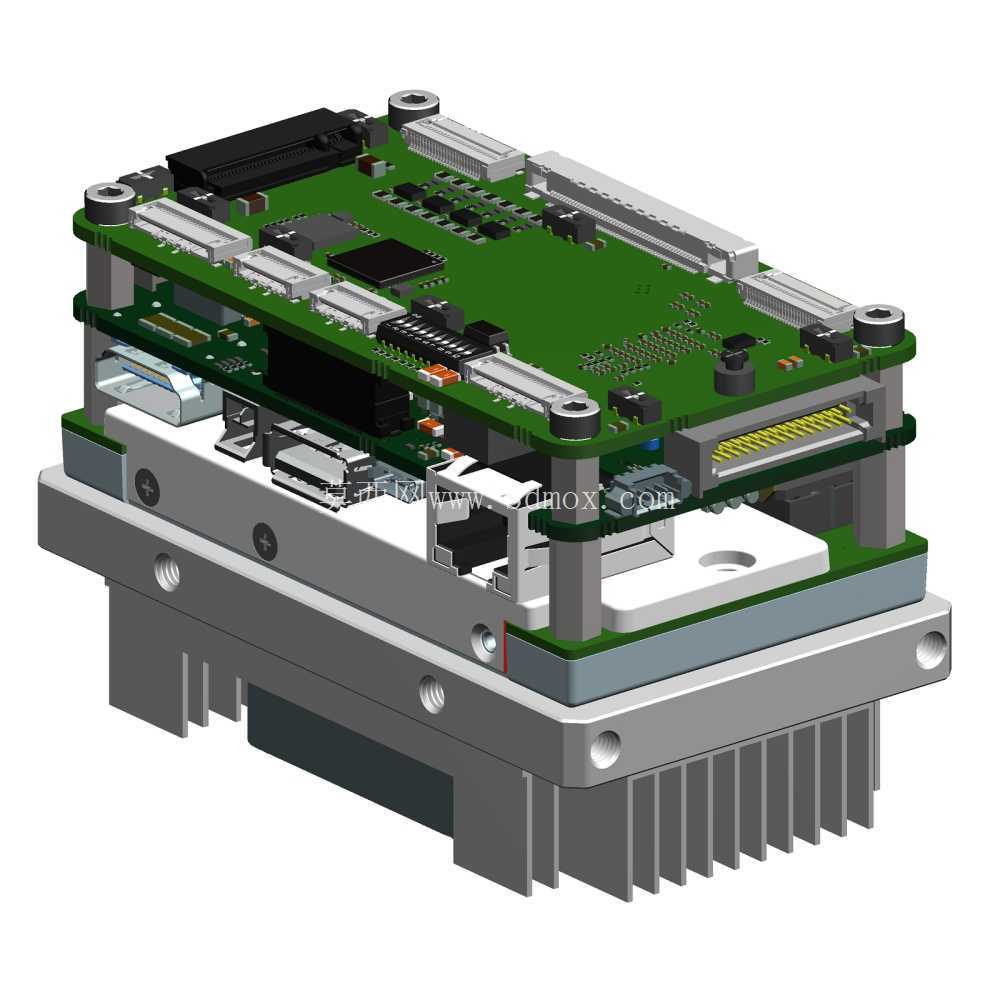

设计思路上，能看出结构工程师完全是从实际集成的痛点出发做的优化，比如计算模块和载板的连接除了板对板连接器之外，还在四个角预留了固定螺柱，哪怕设备在高振动的无人机、移动机器人场景下长期运行，也不会出现连接器松脱的问题；散热鳍片和计算模块核心之间采用导热垫填充，没有用硬接触的导热硅脂，后期维护拆卸的时候不会弄脏核心表面，重新安装也不需要重新涂覆导热材料；风扇的供电直接从载板上取电，不需要额外拉供电线，风扇的固定采用十字沉头螺丝，螺丝头完全埋入散热鳍片的沉孔里，不会突出鳍片表面影响安装。

实际应用场景里，这套结构除了无人机巡检之外，在便携式医疗影像设备、服务机器人导航、小型测绘设备上也有很高的适配性，比如做街道测绘的便携式3D重建设备，把这套结构作为计算核心，搭配两个全局快门相机就能组成立体视觉系统，实时采集街景数据做三维重建，整套设备的重量能控制在500克以内，单人手持就能完成测绘作业；在服务机器人场景下，这套结构能同时接入多路鱼眼相机，实现周边环境的实时语义分割，给机器人导航提供视觉感知数据，宽温设计能适应室内外不同的温度环境，不需要额外做温控防护。

从结构建模的角度来看，这套组件的配合公差控制得很严谨，载板上的接插件高度、计算模块的板厚、散热鳍片的高度、风扇的厚度都做了精准的匹配，装配完成之后各个部件之间没有多余的间隙，也不会出现压接过紧损坏元器件的问题，安装孔位的同轴度公差控制在0.1mm以内，批量装配的时候不会出现孔位对不上的问题，板上的元器件高度都做了限高设计，最高的元器件也不会突出散热结构的下表面，不会和散热结构产生干涉，这些细节都是做嵌入式集成结构设计的时候需要重点考量的点，也是这款载板能在紧凑型视觉方案里得到广泛应用的核心原因。
