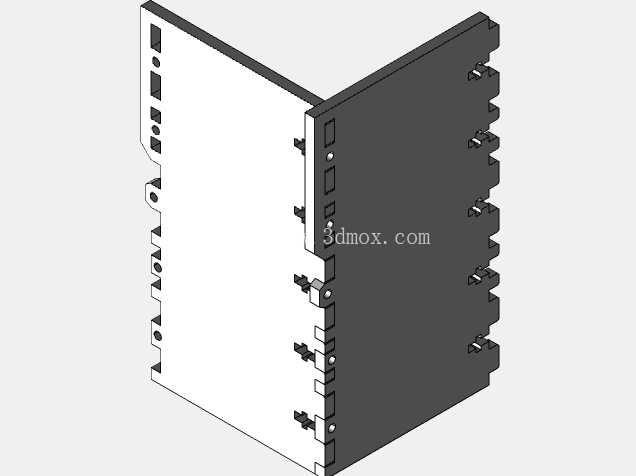

6mm激光切割胶合板直角拼接连接构件

　　在非标设备快速搭建、教学实验平台组装、小型工装治具快速打样的场景中，采用标准厚度板材做快速拼接的结构一直是结构工程师做快速验证的首选方案，这套适配6mm厚度胶合板的激光切割连接构件，就是针对这类快速搭建需求开发的模块化拼接单元。日常做桌面级小型设备机架、测试工位载具框架、创意结构原型的时候，不需要额外开模做定制连接件，只需要用激光切割机按照对应轮廓切割6mm厚度的胶合板，就可以通过这套构件实现板材之间的直角拼接，不需要复杂的榫卯加工经验，也不需要额外准备角码等外购连接件，切割完成后直接卡接就能完成组装。

　　这套连接构件的核心设计逻辑，是完全依托激光切割的加工特性做无废料、无二次加工的轮廓设计，所有卡接齿位、定位孔位都在板材平面切割工序中一次成型，不需要后续的钻孔、铣槽工序，切割完成的零件可以直接徒手完成装配。构件的卡接结构采用交错式齿形咬合设计，两块垂直拼接的胶合板分别在对接边加工出对应间距的卡齿，卡合后齿位互相嵌入，能够限制板材三个方向的自由度，避免拼接后出现错位、松脱的问题，卡齿的配合间隙按照胶合板常规厚度公差做了适配，常规激光切割加工出的零件不需要打磨就能顺利卡入，同时卡合后不会出现明显的晃动间隙。在安装边界上，这套构件完全适配6mm标称厚度的胶合板，实际适配的板材厚度范围在5.8mm-6.2mm之间，覆盖市面上常规流通的6mm胶合板厚度公差，拼接完成后两块板材的外表面保持齐平，不会出现一侧凸起的问题，构件上预留的孔位是专门适配嵌入式方螺母与8-32规格螺钉的安装位，当拼接结构需要承受更大载荷、或者需要长期固定使用时，可以在预留孔位压入嵌入式方螺母，再通过8-32螺钉锁紧，进一步提升连接结构的刚性，避免长期使用后卡接位置出现松脱。

　　在实际应用中，这类模块化连接构件可以根据搭建需求自由组合，既可以做小型设备的外框架，也可以做物料周转的临时料架，还可以作为教学场景中机械结构认知的组装教具，相比采用铝型材搭建的框架，这套胶合板拼接结构的加工成本更低，加工速度更快，设计修改时只需要调整切割图纸就能快速迭代，不需要做型材切割、攻丝等额外工序，非常适合项目前期的原型验证阶段使用。设计时特意将所有连接结构都布置在板材的拼接边缘，不会占用板材的平面使用空间，拼接完成后的框架内表面完全平整，可以直接在平面上安装电路板、传感器、执行元件等零部件，不需要额外做避位设计。

　　卡齿的排布间距经过多次迭代调整，既保证了每一段卡齿有足够的咬合长度，避免受力后卡齿断裂，也不会因为卡齿过密导致切割耗时增加、装配难度提升，常规长度的拼接边只需要3-4组卡齿就能达到足够的连接强度，满足日常原型搭建的载荷需求。需要注意的是，这套连接结构是针对胶合板材质设计的，如果采用亚克力、密度板等其他6mm厚度的板材使用，需要根据材料的刚性、脆性适当调整卡齿的配合间隙，避免装配时出现卡齿断裂或者卡接过松的问题，针对需要经常拆装的使用场景，可以在卡接位置涂抹少量润滑脂，减少多次拆装对卡齿的磨损，提升结构的重复使用次数。
