FRC深空主题竞赛双发射机构机器人

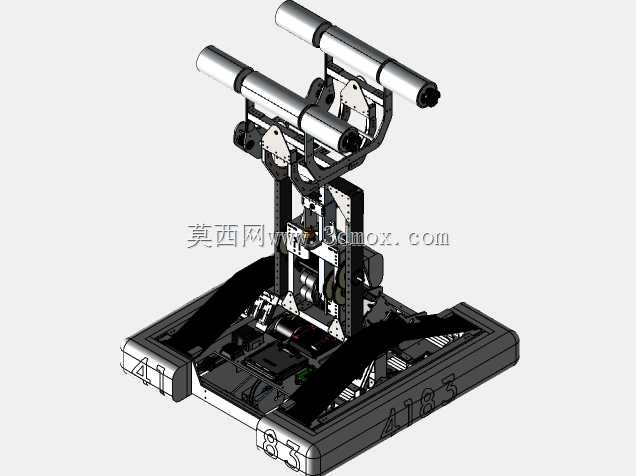

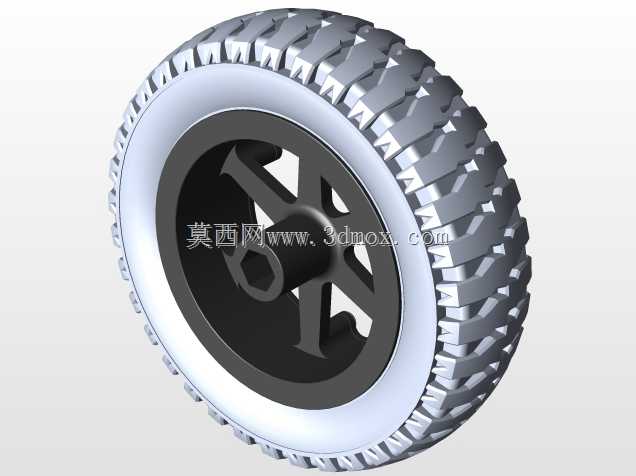

该设备面向青少年机器人竞赛场景开发，核心适配赛事中深空主题的任务需求，整体采用框架式铝合金型材搭建主体结构，兼顾轻量化与结构刚性要求，可满足赛场内高速移动、机构快速动作的动态负载需求。底盘部分采用矩形布局设计，四周设置防撞护边，底部预留标准轮组安装位，可根据场地摩擦系数选配不同规格的驱动轮与万向轮，底盘上表面预留电气元件安装平面，可直接固定控制器、驱动模块、电源组件，所有走线槽沿型材内侧布置，避免运动过程中线路剐蹭赛场设施或自身机构。上部作业机构采用双发射管并行布局，发射管通过铰接支架与升降立柱连接，铰接点处设置角度调节限位结构，可根据投射目标的距离与高度调整发射仰角，调节范围覆盖赛事常见的投射角度区间，发射管尾部预留动力组件安装接口，可适配摩擦轮、弹射杆等不同类型的发射动力方案，满足不同重量、尺寸赛事道具的投射需求。升降立柱采用多级滑轨导向结构，内置线性驱动组件，可实现上部发射机构的高度调整，最高抬升高度可覆盖赛事中高层目标的投放位置，立柱与底盘连接处设置加强筋板，抵消发射瞬间的后坐力，避免机构晃动影响投射精度。底盘前部设置倾斜式铲斗机构，铲斗边缘做耐磨处理，可直接收拢地面散落的赛事道具，铲斗与抬升机构通过连杆连接，收拢后的道具可直接输送至发射机构进料位置，无需额外设置中转输送结构，减少整体机构复杂度，降低赛场故障概率。整套机构的运动部件均做了运动边界校核，所有动作行程内无结构干涉，铰接转动位置预留轴承安装位，可根据负载需求选配不同规格的滑动轴承或滚动轴承，降低运动磨损。电气线路的接口全部集中在底盘后侧的接线区，方便赛前快速调试与故障排查，整体结构的连接孔位均采用标准孔径设计，可直接使用标准紧固件完成装配，无需定制特殊连接件，参赛队伍可根据自身的加工条件与方案思路，在基础框架上快速调整局部结构，适配不同的战术策略需求。
