机器人用三电机爪形换挡变速箱结构

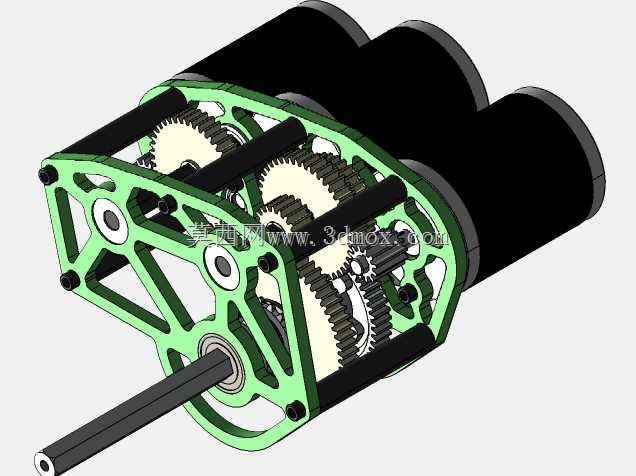

该换挡式变速箱主要面向竞技类移动机器人的驱动场景，适配多电机协同驱动的动力布局需求，核心作用是在机器人行进过程中通过爪形啮合结构完成不同传动比的切换，兼顾低速大扭矩爬坡与高速行进的动力输出需求，解决单速传动无法同时覆盖多工况动力需求的痛点。从结构设计来看，箱体采用镂空式框架结构，在保证安装定位精度与结构刚性的前提下，尽可能削减非承载区域的材料余量，降低整体传动组件的自重，适配移动机器人对负载重量的严苛要求。三电机沿箱体轴向平行排布，各自通过初级齿轮组将动力汇入中间传动层级，换挡爪形结构布置在中间传动轴与输出轴之间，通过轴向滑移实现不同齿数齿轮副的啮合切换，相比同步器结构更轻量化，结构复杂度更低，适配机器人短周期、快响应的换挡需求。设计过程中优先保证齿轮副的中心距公差，所有传动齿轮的安装轴孔均与箱体框架一体加工定位，避免分体装配带来的同轴度误差，降低传动过程中的齿面偏磨风险。输出轴采用单端伸出的布局方式，伸出端预留标准轴径与键槽结构，可直接对接机器人驱动轮的安装接口，安装边界上箱体侧面预留的电机安装位采用止口定位结构，可快速完成驱动电机的同轴装配，无需额外调整对接间隙。箱体框架上的镂空结构同时兼顾散热需求，齿轮传动过程中产生的热量可通过镂空区域快速散出，避免密闭箱体长时间运行导致的润滑脂温度过高问题。爪形换挡的啮合齿采用大倒角导入设计，降低换挡过程中的齿位对位难度，即使在动力未完全断开的工况下也能顺利完成啮合，减少换挡卡滞的概率。传动层级的齿轮排布经过齿比匹配计算，低速挡可放大电机输出扭矩三倍以上，满足机器人起步、攀爬障碍时的牵引力需求，高速挡可匹配电机最高转速，实现平整路面的快速移动，两挡之间的切换行程控制在较小范围内，适配小型舵机的推拉驱动行程，无需额外配置大行程换挡执行机构。整体结构没有冗余的密封外壳设计，所有传动部件外露，便于日常维护时快速检查齿轮磨损情况与啮合状态，也方便在调试阶段快速调整齿轮间隙与换挡触发位置，适配机器人研发阶段频繁迭代调整的需求。
