红外追踪系统定制摇杆安装固定支架

在工业机器人示教、虚拟仿真操作、动作捕捉交互这类场景里，红外追踪外设的安装适配一直是容易被忽略但直接影响使用体验的环节——很多集成商在部署Mimic类红外追踪平台时，经常会遇到原厂摇杆安装位置受限、无法匹配现场操作工位布局的问题，这款定制摇杆支架就是针对这类实际工程痛点设计的适配结构。从实际使用场景来看，这类支架主要服务于红外追踪系统的操作端扩展，当现场需要把操作摇杆布置在工位侧方、操作悬臂、设备防护栏旁等非原厂预设位置时，不需要额外打孔改制原有设备外壳，通过这款支架就能完成摇杆模块的可靠固定，保证红外发射端始终处于追踪摄像头的无遮挡视野范围内，避免操作过程中出现信号丢失、定位漂移的问题。

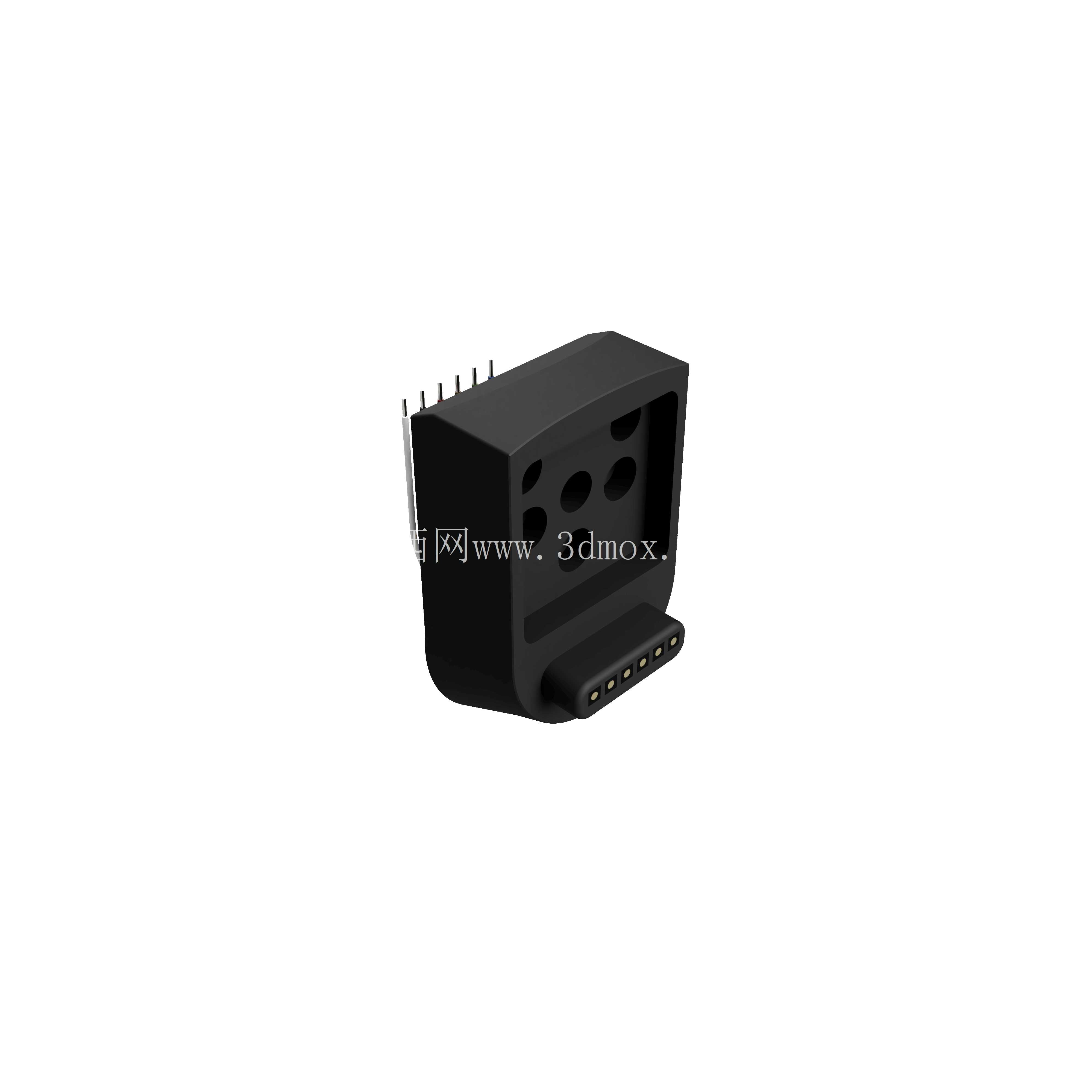

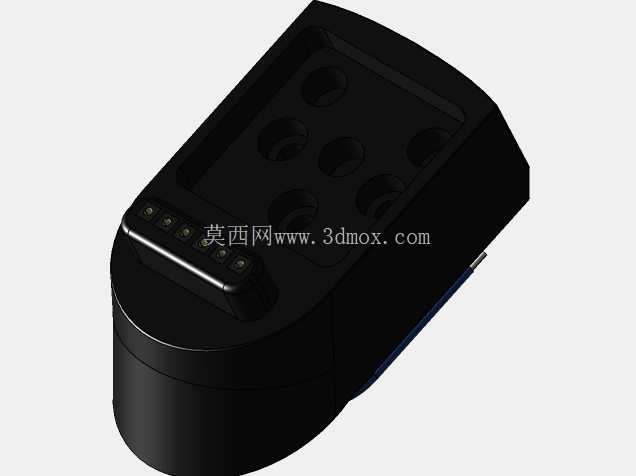

从功能特性上看，这款支架采用一体化的盒式承载结构，主体腔体完全匹配定制摇杆模块的外形轮廓，腔体内部预留了足够的走线空间，摇杆模块的接线引脚可以直接从腔体侧边的开槽引出，不会出现线材挤压、弯折断裂的情况。支架正面预留了四个功能按钮的安装避让孔位，不需要额外对摇杆模块进行二次加工，就能直接将带按键的摇杆总成嵌入腔体内部，装配后按键端面与支架表面基本齐平，操作时不会出现卡滞、硌手的问题。支架底部设置了带定位触点的连接接口，能够直接与配套的信号传输底座对接，不需要额外焊接接线，装配效率比传统的螺丝固定加飞线接线的方式提升60%以上，也减少了现场接线出错的概率。

设计思路上，这款支架完全围绕OEM适配场景做了结构优化，没有多余的装饰性结构，所有的外形特征都服务于安装与使用需求：腔体侧壁的厚度经过反复校核，既能够承受日常操作摇杆时产生的侧向掰动力，不会出现长期使用后壳体开裂的问题，又尽可能控制了整体重量，避免支架过重导致安装基座负载过大。支架背部设计了多组通用安装孔位，既可以通过螺丝直接固定在平面工作台、设备机架上，也可以搭配悬臂支架、磁吸底座实现不同角度的安装调节，满足站姿操作、坐姿操作、随设备移动操作等不同工况的使用需求。考虑到工业现场可能存在的粉尘、少量切削液飞溅的情况，支架的拼接缝隙都做了错位挡边设计，能够减少杂物进入腔体内部影响摇杆电位器寿命，日常清洁只需要擦拭表面即可，不需要拆开支架清理内部。

从安装边界与尺寸配合来看，这款支架的整体外轮廓尺寸控制得非常紧凑，不会占用过多的操作空间，腔体内部的定位筋位严格匹配摇杆模块的外形公差，装配后摇杆模块不会出现晃动、窜动的问题，操作时的力反馈直接传递到安装基座，不会因为支架变形导致操作手感虚位。支架的安装孔位采用了通用的孔距标准，能够兼容市面上大多数常用的设备安装悬臂、操作盒安装支架，不需要重新设计转接板就能完成适配。在实际部署时，只需要确认安装位置的红外信号无遮挡，将支架通过螺丝或者卡扣固定在预设位置，嵌入摇杆模块接好底部的信号触点，就可以完成整个操作端的装配，整个过程不需要复杂的调试，安装完成后摇杆的操作角度、按键位置都符合人体工程学要求，长时间操作也不容易产生疲劳。

不同于通用型的万能安装支架，这款结构完全针对红外定制摇杆的使用场景做了定向优化，没有多余的调节结构带来的松动隐患，所有的配合公差都围绕对应摇杆模块做了匹配，装配后的整体刚性能够满足高频次操作的使用需求，在机器人工具控制、仿真模拟操作、设备参数设置这类需要精准摇杆输入的场景下，能够提供稳定可靠的安装支撑，保证红外追踪信号的稳定传输与操作指令的准确输入。
