差速螺杆传动机构三维结构设计

这套差速螺杆传动结构，核心是通过螺杆与不同齿数齿轮的啮合配合，实现同轴输入下的差速输出效果，在小型进给装置、精密微调工位、轻载传动模组中都有广泛的适配场景。从实际应用来看，这类结构常被用在需要双输出端存在固定转速差的工位，比如小型包装设备的送膜辊差速进给、轻工设备的张力调节模组、教学演示用的传动原理教具，也可作为小型变位机构的核心传动单元，替代传统的行星差速结构，在安装空间受限的场景下有更高的布局灵活性。

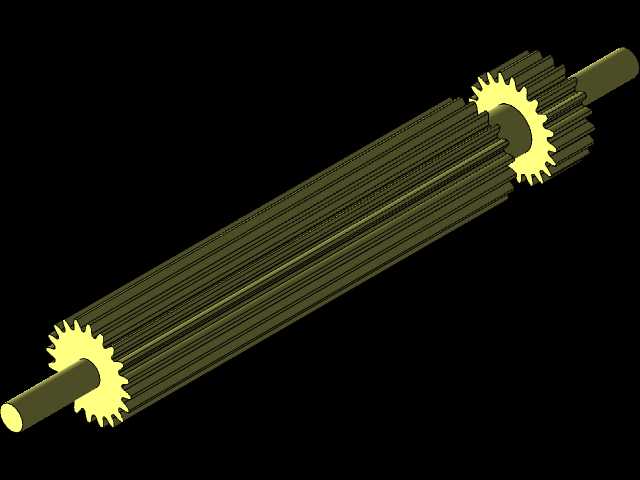

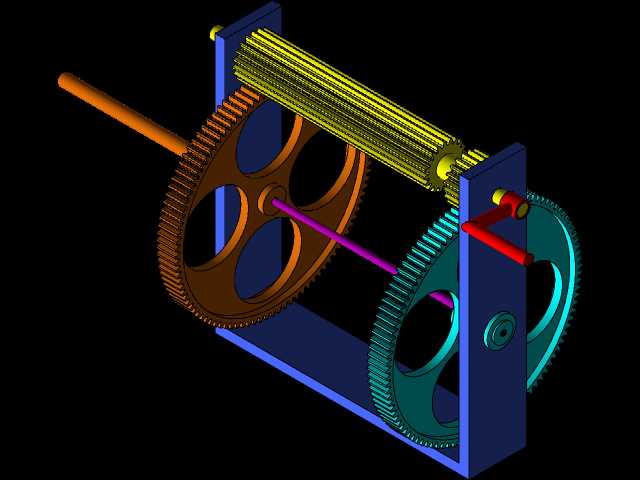

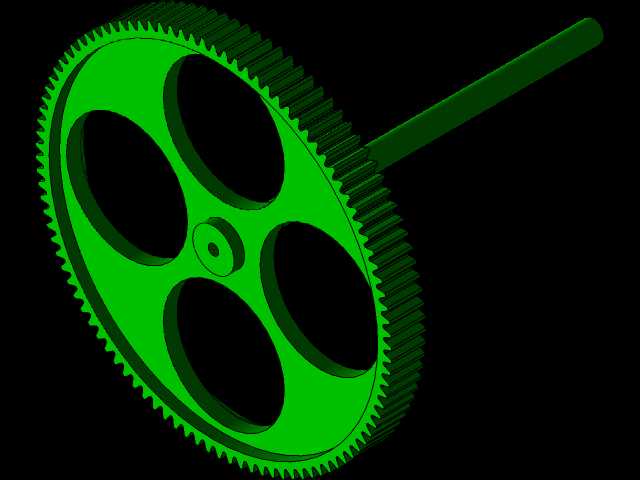

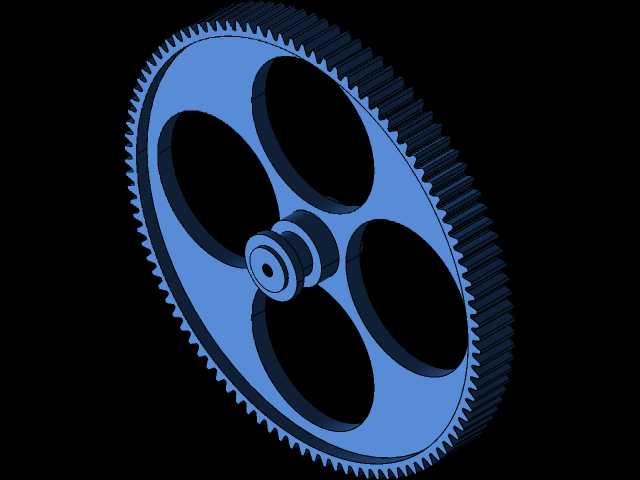

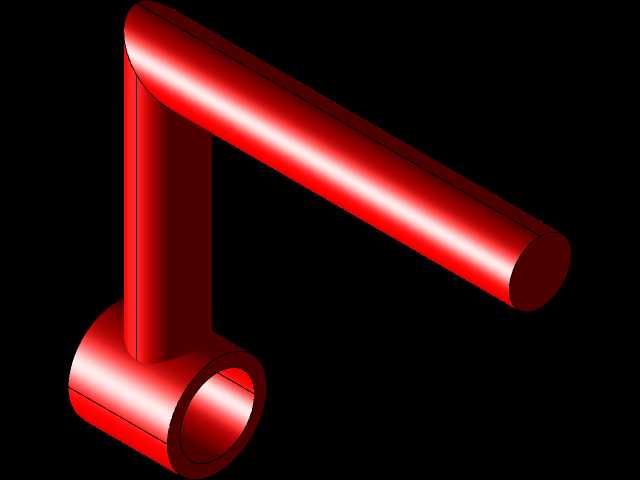

结构设计上，整套机构采用立式侧板支撑结构，两块平行的安装侧板作为所有传动部件的承载基准，侧板上预留的轴孔位置经过同轴度校验，保证各转动轴的安装平行度误差控制在合理范围内，避免啮合卡滞。核心传动部件包含一根长行程的多头螺杆，螺杆两端通过轴肩定位安装在侧板的支撑位上，输入端伸出侧板外侧，可通过手轮或者联轴器连接动力源；与螺杆啮合的包含两组不同参数的齿轮组件，其中大直径的棕色直齿轮为第一传动级，通过中心轴安装在侧板上，与螺杆的啮合段覆盖螺杆近三分之一的有效行程，传递主要的输入扭矩；另一侧的青绿色齿轮为第二传动级，与螺杆的啮合位置和大齿轮存在轴向错位，两组齿轮的齿数差经过精确计算，匹配设计要求的差速比，当螺杆转动时，两个齿轮会以不同的转速转动，通过各自的输出轴将差速后的扭矩传递到下游执行端。

安装边界方面，整套机构的整体轮廓为长方体布局，轴向长度以螺杆的有效行程为基准，径向尺寸以大齿轮的齿顶圆直径为最大边界，安装时需要保证螺杆的轴线与两个齿轮的轴线平行度公差不超过0.02mm/100mm，侧板的安装平面需要保证平面度要求，避免轴系安装后出现偏载。齿轮与螺杆的啮合侧隙调整通过侧板上的腰型安装孔实现，装配时可以微调齿轮轴的中心距，将侧隙控制在0.1-0.2mm之间，既保证传动顺畅无卡滞，又避免回程间隙过大影响传动精度。输出轴端预留了标准的轴伸长度和键槽结构，可以直接同步带轮、齿轮或者联轴器，不需要额外做转接加工。

功能特性上，这套差速螺杆结构相比传统的锥齿轮差速器，结构更紧凑，零件数量更少，加工成本更低，在轻载、低转速的差速传动场景下有更高的性价比。螺杆采用多头设计，传动效率相比单头螺杆提升40%以上，同时具备一定的反向自锁特性，在没有持续动力输入的情况下，输出端不会因为负载作用出现反转，适合用在需要位置保持的微调工位。齿轮采用辐板式结构，在保证轮齿强度的前提下尽可能降低转动惯量，减少传动过程中的惯性冲击，提升启停阶段的传动平稳性。支撑侧板采用折弯加强结构，边缘做了翻边处理，提升整体的结构刚性，即使在持续负载运行的情况下，也不会出现侧板变形导致的啮合偏移问题。

设计过程中，首先根据目标差速比计算螺杆的导程、头数以及两个齿轮的齿数、模数参数，确保传动比误差控制在1%以内；随后对轴系的受力做了校核，计算螺杆在额定扭矩下的弯曲变形量，确认螺杆的直径参数满足刚度要求，避免长螺杆在啮合过程中出现挠曲变形导致的啮合异响；齿轮的齿宽根据接触强度计算确定，保证在额定负载下齿面接触应力在材料许用范围内，延长部件的使用寿命。所有转动配合位置都预留了标准的轴承安装位，装配时可以加装微型深沟球轴承，降低转动摩擦阻力，提升整套机构的传动效率和运行寿命。
