平行栅条式物料承托机架结构设计

这类平行栅条式承托机架，多应用在轻工分拣、农产品初加工、小型物料输送线的末端承接工位，也可作为烘干设备内部的物料搁置架、冷却线的工件承托单元使用，区别于整板式承托台面，栅条间隙可以快速漏除物料表面携带的碎屑、水渍或是加工残留的粉尘，减少工位清理的频次，也能提升通风透气性，适配需要快速沥水、通风降温的物料处理场景。

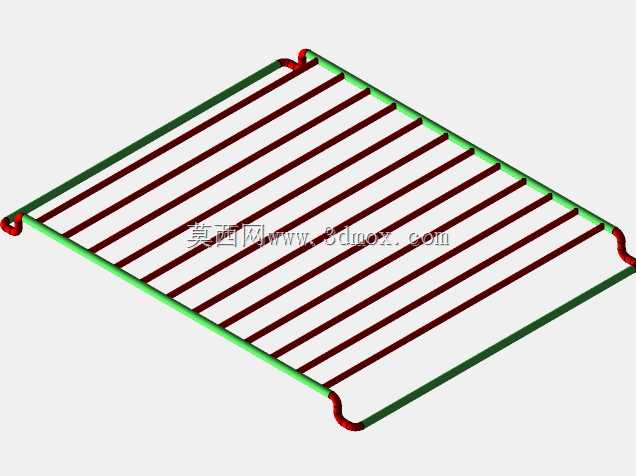

从结构功能来看，外围采用闭合式矩形边框作为主承载框架，边框采用等截面型材弯折成型，对角位置做了圆弧过渡处理，既避免尖锐边角在安装、运维过程中剐蹭操作人员，也能降低框架拐角处的应力集中系数，提升整体结构的抗形变能力。内部平行排布的多根栅条采用等间距布置，栅条间距根据常规承托物料的最小外形尺寸设定，避免小尺寸物料从间隙掉落，同时兼顾漏料、通风的需求，栅条两端与外框采用满焊连接，保证每根栅条都能均匀分担承载的物料重量，避免局部受力过大出现栅条弯折变形的问题。

设计过程中优先考虑了安装边界的适配性，整体外轮廓为规则矩形，可直接搭设在对应工位的支撑梁上，边框底部预留有统一的安装定位面，不需要额外做复杂的适配加工，即可通过螺栓或是焊接方式与配套设备的主体框架固定。框架两端设置的弯折勾边结构，一方面可以作为安装时的定位卡扣，快速卡入配套支撑结构的定位槽内，减少安装时的对位调整时间，另一方面也能对放置在栅条上的物料起到端部限位作用，避免物料在输送、震动工况下从机架端部滑落。

从受力特性来看，栅条的排布方向垂直于物料进出的输送方向，物料放置到机架上时，重力会通过多根平行栅条均匀传递到外围边框，再由边框传递到下方的支撑结构，整体受力路径清晰，没有冗余的受力构件，在保证承载能力的前提下尽可能降低了整体自重。栅条的截面尺寸经过受力校核，在额定承载范围内，单根栅条的最大扰度控制在允许范围内，不会因为长期承重出现永久性形变，边框的型材壁厚也根据整体承载需求做了匹配，避免框架受载后出现侧边外张的问题。

实际应用中，这类机架可以根据不同工位的需求调整栅条间距、整体长宽尺寸，适配不同大小、不同类型的物料承托需求，比如应用在果蔬清洗线时，可以适当加大栅条间距，方便冲洗后的污水快速排出；应用在小型零件加工工位时，可以缩小栅条间距，避免细小零件掉落。结构整体没有复杂的异形构件，加工成型难度低，后期维护更换也十分方便，单根栅条出现磨损变形时，不需要整体更换机架，仅需替换对应损坏的栅条即可，降低了设备的运维成本。
