六叶曲面螺旋桨推进部件结构设计

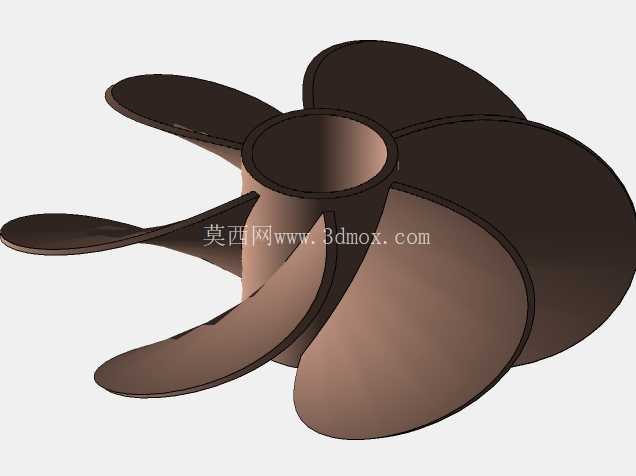

　　在船舶推进、小型水下航行器、流体搅拌输送等场景中，螺旋桨是将旋转动力转化为轴向推力的核心执行部件，其曲面精度、叶片分布合理性直接决定动力转化效率与运行稳定性。本次设计的六叶螺旋桨，采用中心桨毂加均匀分布曲面叶片的结构形式，中心桨毂为中空圆柱结构，预留的轴孔可直接与动力输出轴配合，通过键连接或过盈配合实现扭矩传递，安装时需保证桨毂端面与输出轴轴肩完全贴合，避免高速旋转时出现偏心振动。叶片采用变曲率曲面设计，从桨毂连接处到叶梢位置，截面厚度逐步递减，曲面扭转角度沿径向连续变化，这种设计能够在旋转过程中更顺畅地切割流体，减少叶片表面的紊流生成，降低运行过程中的流体噪音与能量损耗。

　　六片叶片沿桨毂周向均匀分布，相邻叶片间的夹角保持一致，可让旋转过程中每个叶片承受的流体反作用力均匀分布，避免单叶片负载过大出现疲劳变形，同时均匀的受力分布也能降低动力输出端的径向载荷，延长传动轴与支撑轴承的使用寿命。设计过程中，先确定桨毂的内外径尺寸与轴向长度，匹配常规动力输出轴的直径范围，保证安装兼容性，再通过曲面变形特征构建叶片的基础轮廓，逐段调整叶片的安装角、弦长与拱度参数，让叶片在不同径向位置的攻角符合流体力学特性，避免出现叶梢涡流损失。叶片与桨毂的连接位置做了平滑过渡处理，消除直角连接带来的应力集中问题，在长期承受交变流体载荷的工况下，可有效降低连接位置的开裂风险。

　　从安装边界来看，螺旋桨的最大外径需匹配安装场景的流道尺寸，比如用于小型船舶时，叶梢与船体导流罩的间隙需控制在合理范围，既不能间隙过小出现剐蹭，也不能间隙过大导致推力损失；用于搅拌场景时，外径需匹配搅拌桶的内径，保证流体循环覆盖范围。实际应用中，这类螺旋桨除了船舶推进场景，还可用于管道流体增压、水下机器人动力推进、混合搅拌设备的叶轮部件，不同应用场景下可调整叶片的数量与曲面参数，比如高负载工况可适当增加叶片厚度，低噪运行场景可优化叶梢的曲面形态。建模过程中重点控制曲面的连续性，保证每个叶片的曲面曲率完全一致，避免因曲面误差导致旋转时的动平衡问题，完成建模后可通过动平衡模拟校验，确认整体结构的质心与旋转中心重合，减少高速旋转时的振动量。

　　桨毂的中空轴孔可根据实际连接需求加工键槽、定位螺孔等结构，适配不同的动力输出连接方式，叶片表面的光滑度也会直接影响运行效率，建模时保证曲面无褶皱、无凸起，为后续的加工制造提供准确的模型依据。
