SolidWorks七草图进阶建模实操练习案例

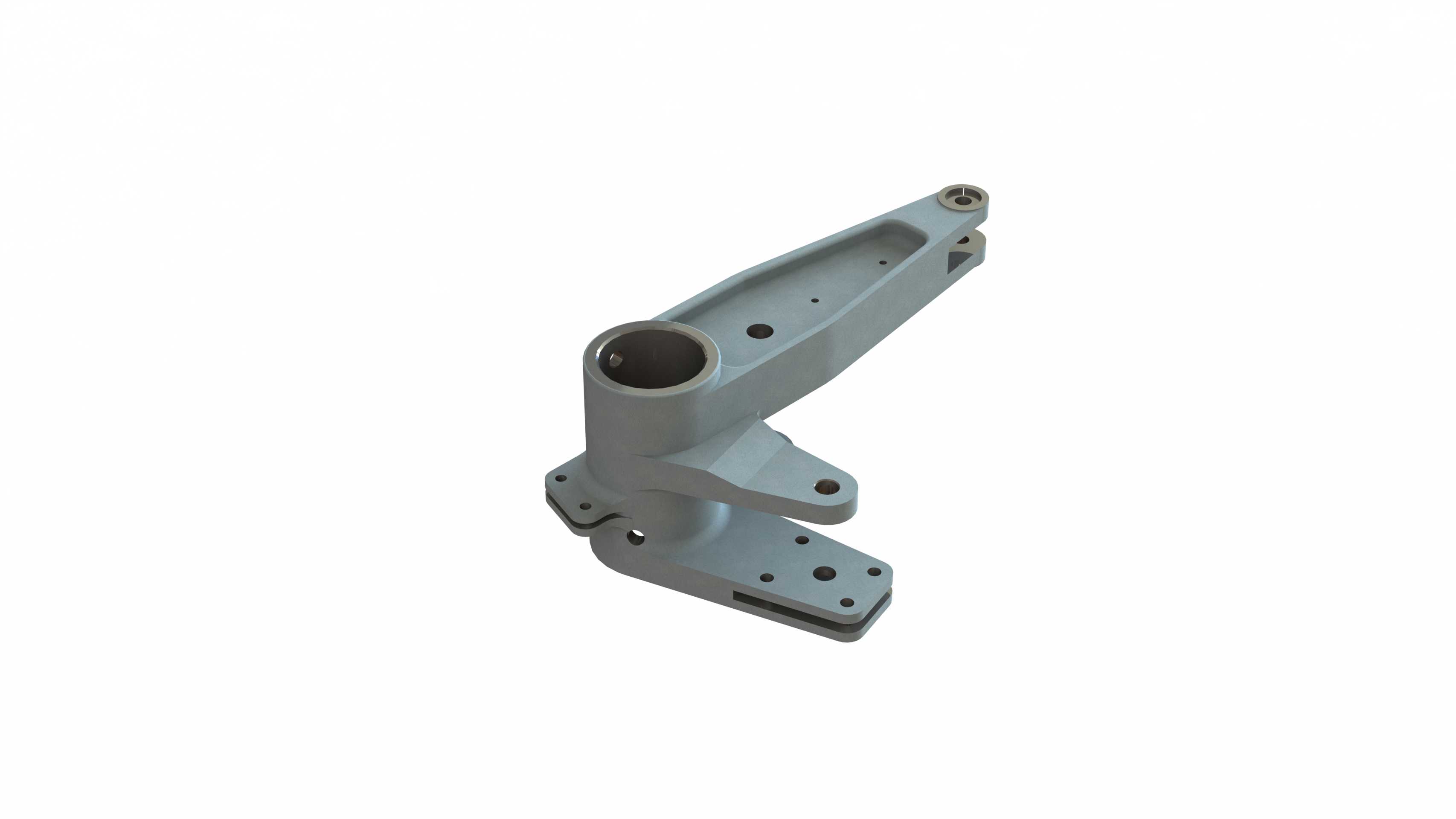

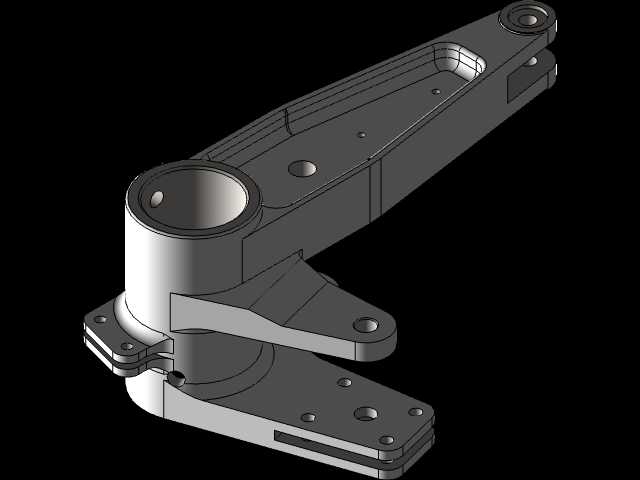

　　本次建模练习选取的铰接类机械支撑构件，常见于工业自动化生产线的工件翻转机构、小型工装夹具的摆臂传动单元、轻型输送设备的张紧调节支架等场景，这类构件在设备中承担载荷传递、运动导向、位置锁定的核心作用，其结构合理性直接影响整套机构的运行精度与疲劳寿命。从结构功能来看，该构件集成了回转铰接、多工位安装、载荷承载三类核心功能：上端大直径通孔为回转主轴安装位，孔壁需与配合轴保持H7/h6级间隙配合，保证摆臂转动顺滑无卡滞，孔端预留的环形沉槽用于安装轴用挡圈，限制轴向窜动；主体延伸臂上分布的多个不同直径光孔，分别用于安装驱动连杆、位置检测传感器触发块、末端执行件固定螺栓，孔位的位置度公差需控制在0.05mm以内，避免装配后出现运动干涉；下端分叉式夹头结构为锁紧配合位，开槽设计允许通过螺栓调节夹紧力，抱紧配套的固定导杆，实现摆臂工作角度的无级调整。

　　设计过程中完全依托七个基础草图完成全特征构建，没有使用复杂的高级曲面命令，核心思路是先通过第一个草图绘制构件的纵向对称截面轮廓，拉伸生成主体基础胚体，确定整体的长度、宽度、高度外轮廓边界，整体安装边界控制在220mm长度范围内，最大回转半径不超过110mm，适配多数小型自动化设备的安装空间；第二个草图绘制上端铰接孔的截面，通过拉伸切除生成主安装孔，同时标注孔中心到主体安装基面的距离尺寸，保证与其他传动件的中心高一致；第三个草图绘制延伸臂上的各个安装孔位置，采用几何约束将每个孔的中心与主体轮廓的边线建立平行、垂直、同轴的关联关系，后续修改轮廓尺寸时孔位会自动跟随更新，减少特征报错概率；第四个草图绘制下端夹头的分叉轮廓，拉伸切除出中间的调节开槽，开槽宽度预留0.2-0.3mm的变形间隙，保证螺栓锁紧时夹头有足够的形变空间不会发生塑性断裂；第五个草图绘制各个安装位的凸台轮廓，拉伸生成局部加厚结构，避免孔位处壁厚过薄导致受力开裂，凸台高度统一设置为3mm，既保证结构强度，又不会过多增加构件整体重量；第六个草图绘制所有棱边的倒角与圆角位置，针对受力集中的铰接孔根部设置R5的过渡圆角，安装孔边缘设置C1的倒角方便螺栓导入，外露棱边设置R0.5的圆角去除加工毛刺；第七个草图绘制构件的减重槽轮廓，在非受力区域切除多余材料，将构件整体重量控制在0.8kg以内，降低摆臂转动时的转动惯量，提升驱动响应速度。

　　实际建模过程中需要重点关注草图的全约束状态，每个草图都要将尺寸标注与几何约束结合，避免出现欠约束导致的特征漂移，尤其是多安装孔的位置尺寸，要结合实际装配需求标注链式尺寸或坐标尺寸，保证加工时的尺寸链闭环。这类构件在实际生产中多采用6061铝合金经CNC铣削加工成型，部分重载场景下会更换为45号钢调质处理，建模时预留的加工余量、拔模斜度都要符合常规机加工的工艺要求，比如铰接孔的内壁要预留0.2mm的精加工余量，安装端面预留0.1mm的磨削余量，保证最终的装配精度。

　　从结构受力角度分析，该构件的最大应力集中在铰接孔与延伸臂的连接位置，建模时通过加大过渡圆角、局部增加壁厚的方式提升结构强度，经受力仿真验证，在承受150N的末端载荷时，最大应力值远低于材料的屈服强度，满足10万次循环动作的疲劳寿命要求。整个建模流程完全依托基础草图功能实现，没有借助插件或复杂特征，能够帮助建模人员养成先规划草图约束、再逐步生成特征的建模习惯，避免出现特征混乱、修改困难的问题，对于刚接触结构设计的人员来说，这类练习能够快速掌握草图与实体特征的关联逻辑，理解机械结构从功能需求到三维模型的转化思路，在后续的实际项目设计中，能够更高效地完成各类传动支撑构件的建模工作，减少建模过程中的错误与返工。
