机器人运输承载框架结构设计

　　在车间自动化物流转运、产线工位间物料接驳的场景里，这类机器人配套的承载框架是衔接移动机器人本体与上层载具的核心结构件，很多设计人员在做AGV、移动巡检机器人的上层搭载结构时，往往容易忽略框架本身的刚性冗余与安装边界匹配，导致后续搭载工装、料箱后出现运行晃动、安装孔位错位的问题。这个框架的设计思路完全围绕移动机器人的搭载需求展开，整体采用矩形方管拼焊成型的结构，没有多余的装饰性结构，所有横梁、纵梁的排布都对应受力路径做了优化：纵向两根主边梁作为主要承力构件，沿机器人行进方向布置，直接对接移动机器人底盘的安装支点，中间设置的三根横向加强梁，把整个框架的承载面分割成四个独立的矩形区域，既可以分散上层载荷的集中应力，也能适配不同尺寸的料箱、工装板直接放置，不需要额外加装过渡垫板。

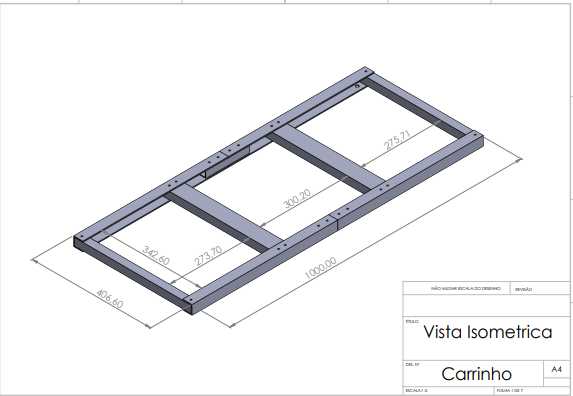

　　从标注的尺寸边界来看，框架整体长度方向尺寸为1000mm，宽度方向总尺寸为406.6mm，这个尺寸刚好匹配多数中小型差速驱动移动机器人的底盘安装宽度，不会出现框架超出机器人本体轮廓过多导致转弯剐蹭的问题；横向加强梁的间距分别为273.7mm、342.6mm、330.2mm、275.7mm，这些间距不是随意设定的，是对应常见的EU标准物流箱的底部支撑筋位置做的匹配，当标准料箱放置在框架上时，料箱底部的加强筋刚好落在横梁上沿，避免料箱长期受压出现底部变形。

　　框架的所有连接位置都采用满焊后打磨整平的工艺处理，上表面的平面度控制在1mm每米范围内，保证上层搭载的设备、料箱放置平稳，不会出现倾斜卡滞的情况；框架四周的边框上预留了等间距的安装孔，这些孔位一方面用于框架自身和移动机器人底盘的螺栓固定，另一方面也可以作为上层工装、防护栏、传感器支架的安装基点，不需要后期在型材上重新打孔攻丝，减少现场改装的工作量。实际应用中，这类框架除了作为移动机器人的承载底座，也可以单独作为车间线边的临时周转载具使用，配合脚轮组件就能组成手动周转车，框架的结构刚性经过校核，在额定承载范围内，满载状态下的横梁挠度不超过0.5mm，不会因为长期承载出现永久性变形。设计过程中特意规避了复杂的折弯件、铸件结构，全部采用标准规格的矩形型材下料焊接，加工门槛低，普通的钣金焊接车间就能完成制作，后期维护更换构件也不需要开模定制，替换成本很低；框架的边角位置都做了R3的倒角处理，避免转运过程中尖锐边角剐蹭操作人员或者周边设备，所有焊接位置都做了去焊渣处理，表面可以根据使用场景做喷塑、镀锌处理，适配无尘车间、普通机加工车间等不同的作业环境。

　　很多初次做移动机器人配套结构的设计人员，会盲目加大型材的截面尺寸来追求刚性，反而导致框架自重过大，压缩了移动机器人的有效载荷余量，这个框架的型材选型是经过载荷迭代计算的，在满足150kg额定承载的前提下，尽可能选用了壁厚适中的型材，把框架自身重量控制在较低水平，给机器人的有效载荷留出更多余量；同时框架的重心位置经过匹配设计，当框架固定在机器人底盘上时，整体重心落在机器人的轮距支撑中心范围内，避免机器人加减速、爬坡时出现前倾侧翻的风险。在安装边界的匹配上，框架底部预留了10mm的安装间隙，用来放置减震垫，抵消机器人运行过程中路面不平整带来的振动，避免上层搭载的精密设备因为振动出现精度偏移；框架的上表面没有设置凸起的定位挡边，是为了适配不同尺寸的载具，使用方可以根据自身需求在预留孔位上加装可调式定位挡块，灵活适配不同规格的物料承载需求，不需要重新更换整个框架结构。
