Cyltronic一体式IO-Link通信电动锁芯结构

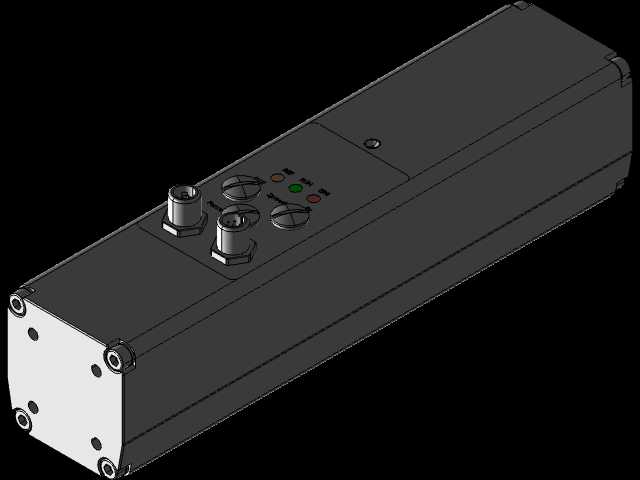

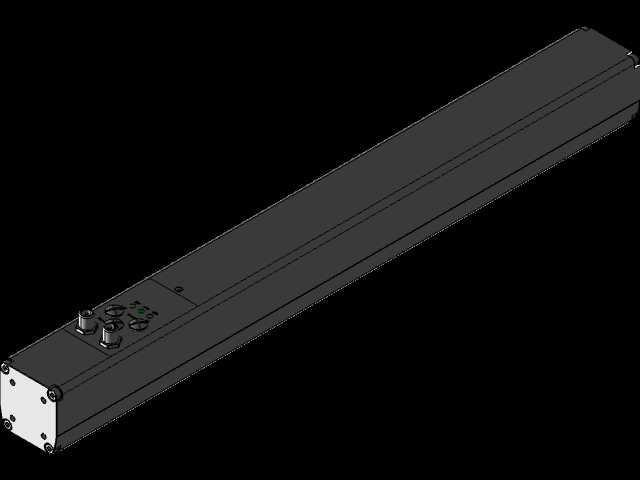

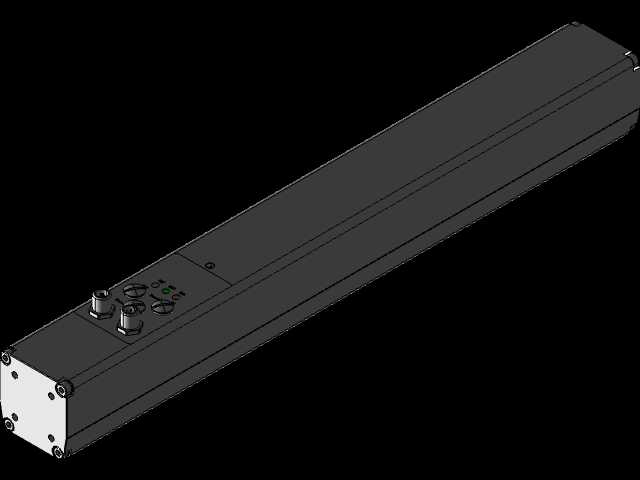

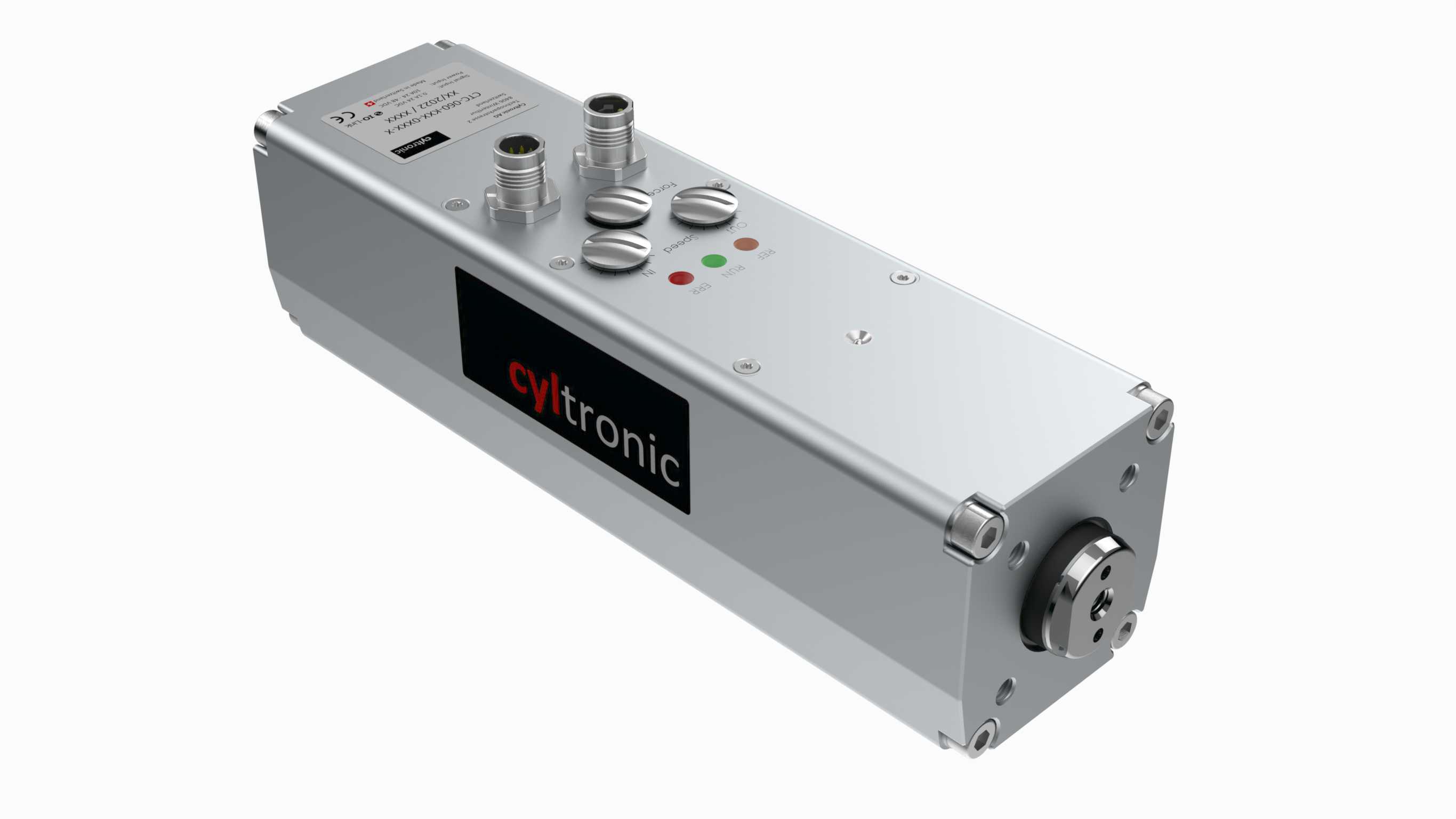

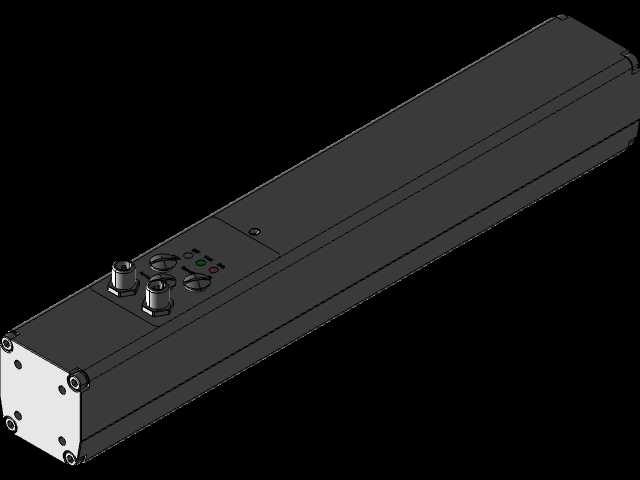

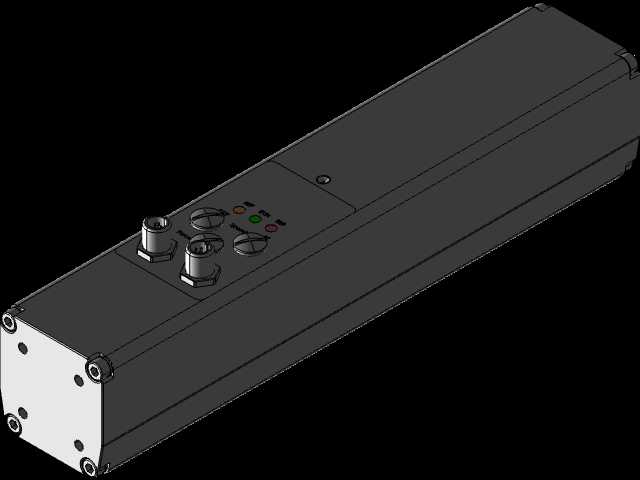

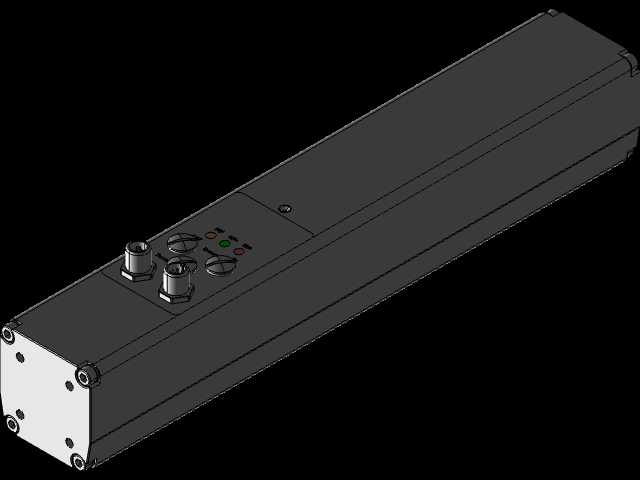

　　在自动化产线的工位定位、工装夹具锁紧、精密位移推送场景中，这类带IO-Link通信功能的一体式电动缸，是替代传统气动执行元件的核心部件，尤其适合对行程控制精度、状态反馈实时性有要求的工位，比如3C电子装配线的工件压紧、包装设备的推料定位、小型专机的工装锁紧环节，不需要额外搭配位移传感器与复杂的接线回路，就能完成精准的位置控制与状态回传。从结构设计来看，这款执行器采用一体化集成式壳体，将伺服驱动单元、传动组件、控制电路全部封装在方形金属壳体内，壳体表面做了硬质阳极氧化处理，兼顾散热性能与工业场景下的抗磕碰、抗油污能力，顶部预留的两个金属航空接头，分别负责电源接入与IO-Link通信连接，接头采用标准M12螺纹规格，和工业现场常用的传感器线缆通用，不需要定制特殊转接线缆，能大幅降低现场布线的工作量。

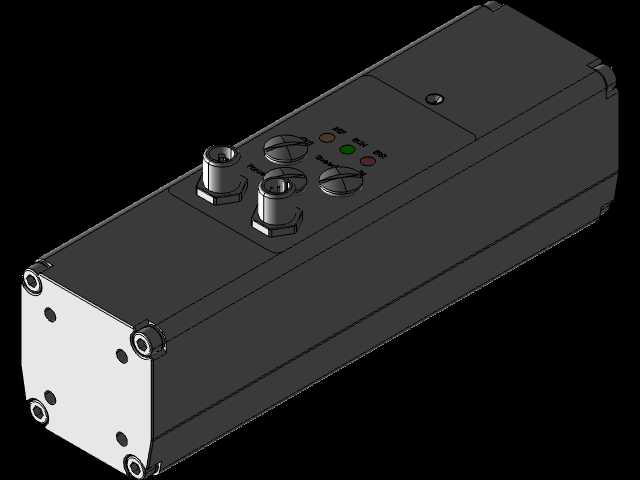

　　顶部设置的三个金属调节旋钮，分别对应零点校准、行程限位微调、推力阈值设置，旁边搭配的三色状态指示灯，可以直接通过灯色与闪烁频率反馈设备运行状态，比如绿色常亮代表待机运行、红色常亮代表过载触发、橙色闪烁代表通信异常，现场运维人员不需要连接上位机就能快速排查基础故障，这点在紧凑排布的自动化产线里实用性很强。输出端采用M6内螺纹活塞杆设计，活塞杆表面做了镀硬铬处理，耐磨性能优于普通光轴，内螺纹接口可以直接搭配不同形式的执行接头，比如压头、推块、夹爪连接座，不需要额外加工转接件，活塞杆的伸出端搭配了导向铜套与防尘密封圈，能阻挡车间内的金属碎屑、切削液、粉尘进入缸体内部，延长内部传动组件的使用寿命。

　　从安装边界来看，这款电动缸的壳体采用标准方形截面，底部与侧面都预留了沉头安装孔位，既可以采用底部卧式安装固定在设备安装板上，也可以通过侧面法兰做立式安装，安装孔的孔距遵循通用小型伺服电动缸的安装规范，能直接替换同规格的气动滑台、笔形气缸，不需要对原有设备的安装板做二次加工，适配现有设备改造的需求。IO-Link通信功能的集成，让这款执行器可以直接接入现场的工业总线网络，实时上传当前活塞杆位置、输出推力、运行次数、故障代码等数据，也能通过上位机直接下发目标位置、运行速度、推力限制参数，不需要额外布置模拟量控制线，相比传统的电动执行器，布线成本能降低40%左右，参数调试的效率也更高。

　　在结构设计的细节上，缸体内部的传动组件采用高精度滚珠丝杠搭配导向导轨，背隙控制在0.02mm以内，重复定位精度能达到±0.01mm，满足精密装配场景的精度要求，内置的推力检测模块可以实时监测输出轴的受力情况，当推力超过设定阈值时会自动停止并触发报警，避免因为工件卡滞、过载导致的丝杠磨损或者电机烧毁。壳体的边角做了倒角处理，避免安装过程中划伤操作人员，所有外露的紧固件都采用不锈钢材质，在有少量腐蚀性气体的车间环境下也不会出现锈迹，适合在3C装配、食品包装、医药分拣等对环境洁净度有一定要求的场景使用。在实际选型应用中，需要注意安装面的平面度公差控制在0.1mm以内，避免因为安装面倾斜导致活塞杆承受径向力，加速导向套与密封件的磨损，活塞杆连接负载时要保证负载的作用方向和活塞杆轴线重合，偏心角度不能超过0.5度，否则会大幅缩短设备的使用寿命。这款执行器的整体结构紧凑，相比同行程的传统分体式电动缸，占用的安装空间减少30%左右，非常适合在空间紧凑的小型专机、桌面型自动化设备上使用，不需要额外预留驱动模块的安装位置，整体集成度更高。
