小型车床刀架适配连接结构

在普通小型车床的日常加工场景中，刀架作为直接装夹刀具、决定切削走刀精度的核心功能部件，其适配扩展能力往往决定了单台设备可覆盖的加工工艺范围。不少车间在实际生产中会遇到原厂刀架装夹位尺寸固定、无法兼容非标刀具、多工位刀排或是小型动力头的问题，这时候就需要对应的适配连接结构来完成安装接口的转换，本次涉及的刀架适配结构正是针对这类需求设计的过渡连接件。

从实际使用场景来看，这类适配结构主要面向台式小型车床、仪表车床的改装与功能扩展，不少加工小批量精密五金零件、教学实训用的小型车床，原厂配置的多为单刀位或者两工位的简易刀架，当需要同时装夹外圆车刀、切断刀、螺纹刀甚至是小型钻夹头时，原有刀架的安装面尺寸、螺栓孔位无法匹配多工位刀排的安装基准，强行通过压板固定会出现装夹刚性不足、刀具中心高偏移的问题，直接影响加工件的同轴度、表面粗糙度，严重时甚至会在切削过程中出现刀具窜动引发安全隐患。这款适配结构的核心作用就是在车床中拖板的原有刀架安装位和扩展刀架/特殊刀具之间做刚性过渡，统一安装基准，保证装夹后的刀具中心高与车床主轴中心重合，同时传递切削过程中的切削抗力，避免连接部位出现形变。

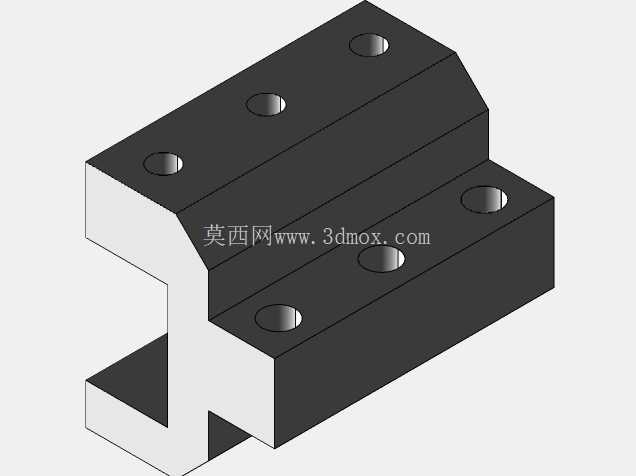

从结构设计思路来看，整个适配座采用了阶梯式的块状结构，整体为对称式布局，下部的凸台结构刚好嵌入车床中拖板上原有的刀架安装T型槽内，实现X、Y两个方向的定位，不需要额外做找正就能保证适配座的安装基准与车床导轨平行，大幅降低安装调试的时间成本。上部的安装平面加工有6个贯通的螺栓安装孔，孔位按照常用的小型多工位刀架、快换刀排的安装孔距做等距排布，既可以通过内六角螺栓直接固定标准规格的刀排，也可以根据实际装夹需求调整安装位置，适配不同宽度的刀具装夹组件。适配座的中间位置做了内凹的避让槽，一方面是为了避开中拖板上原有刀架的锁紧机构凸起，避免安装时出现干涉，另一方面也能在保证整体结构刚性的前提下减少零件的整体重量，降低中拖板的负载，避免因为加装适配座导致拖板移动时出现爬行现象，影响进给精度。

在安装边界与尺寸设计上，这款适配结构的下部定位凸台宽度严格匹配常见小型车床的T型槽槽宽，安装时不需要对车床原有结构做任何打磨、钻孔改装，直接将凸台卡入T型槽后，通过原有刀架的锁紧螺栓就能完成适配座的固定，不会破坏车床的原有精度。上部安装面的平面度、与下部定位凸台的平行度都按照机床附件的精度要求做公差控制，安装后上部平面与车床主轴轴线的平行度误差控制在0.02mm以内，保证装夹后的刀具不会出现中心高偏差。六个安装孔的孔径按照常用的M6、M8装夹螺栓做适配设计，孔口做了沉头处理，螺栓锁紧后头部不会高出安装平面，避免干涉刀架的转动或是刀具的装夹。适配座的整体高度经过精确计算，安装后上部装夹面的高度刚好匹配小型车床常用的20mm方柄车刀的中心高，不需要额外加装垫片调整刀具高度，减少了装夹时的调整步骤，也避免了多层垫片叠加带来的刚性不足问题。

从实际加工使用的角度来看，这类适配结构的刚性表现直接影响切削稳定性，因此整体结构在设计时尽量避免了悬臂结构，所有受力部位都做了加厚处理，阶梯连接处做了圆角过渡，避免应力集中，在承受大进给量的切断、端面切削时，不会出现连接部位震颤的问题。同时整个零件的结构简单，加工工艺性好，普通的铣床、磨床就能完成全部加工工序，生产成本较低，适合小型加工车间、实训场地自行加工制作，也可以作为标准化的机床附件批量生产，适配不同型号的小型车床使用。在实际安装使用时，只需要先将原有刀架从车床中拖板上拆下，清理干净T型槽内的切屑和油污，将适配座的下部凸台沿T型槽推入到合适位置，锁紧原有固定螺栓，再将需要加装的多工位刀架或是特殊刀具通过上部的安装孔固定在适配座上，打表找正刀具中心高后即可投入使用，整个改装过程不需要改动车床的原有结构，拆卸后可以快速恢复车床的原厂配置，灵活性很强。

不少操作人员在改装小型车床刀架时容易忽略适配结构的定位基准问题，采用随意焊接的钢板做过渡，往往会出现装夹后刀具中心偏移、刚性不足的问题，这款适配结构通过嵌入式的定位凸台从根源上解决了安装基准的问题，同时对称式的螺栓孔布局可以根据加工需求调整刀架的安装方向，既可以实现横向走刀的外圆加工，也可以调整角度完成锥面、斜面的切削，扩展了小型车床的加工范围，对于小批量多品种的零件加工场景来说，能够有效减少换刀调整的时间，提升加工效率。
