双轮差速Pacbot移动巡检机器人结构方案

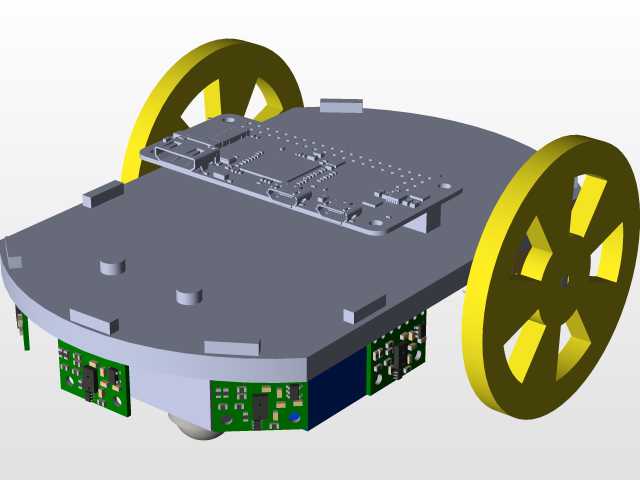

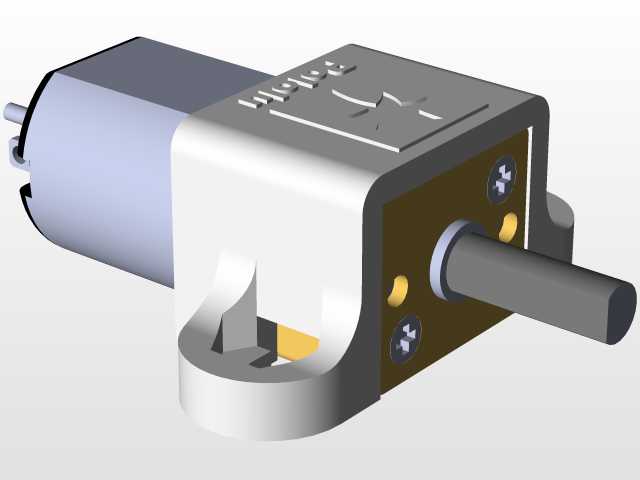

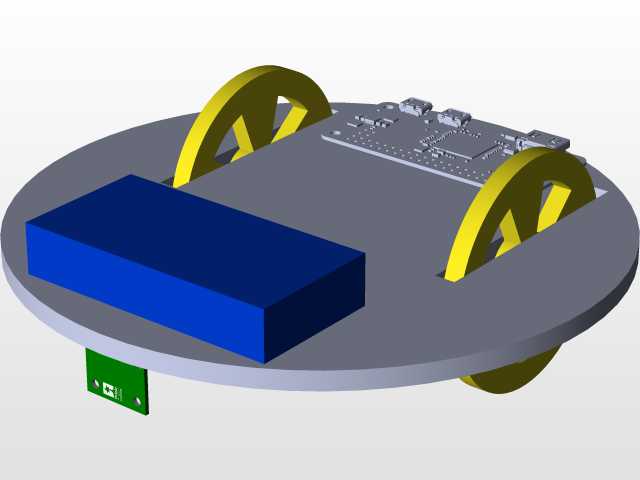

　　这套轮式移动底盘结构，最初面向狭小空间巡检、室内环境探测类场景做适配优化，整体采用扁平式椭圆轮廓布局，最大程度压缩竖直方向占用空间，能够顺利进入高度受限的设备夹层、管线排布密集的通讯机柜底部区域完成作业，相比常规方形底盘，圆弧过渡的外壳边缘在穿行狭窄通道时不会出现边角卡滞的问题，适配室内复杂非结构化的通行环境。驱动部分采用双侧大直径轮独立布置的差速驱动方案，两个驱动轮对称分布在底盘中部两侧，轮缘宽度经过校核，在普通瓷砖、环氧地坪、短绒地毯等常见室内地面都能提供足够附着力，原地转向时的回转半径为零，不需要预留额外的转向避让空间，在机柜间隙、货架底部这类宽度仅略大于底盘本体的区域也能灵活调整行进方向。

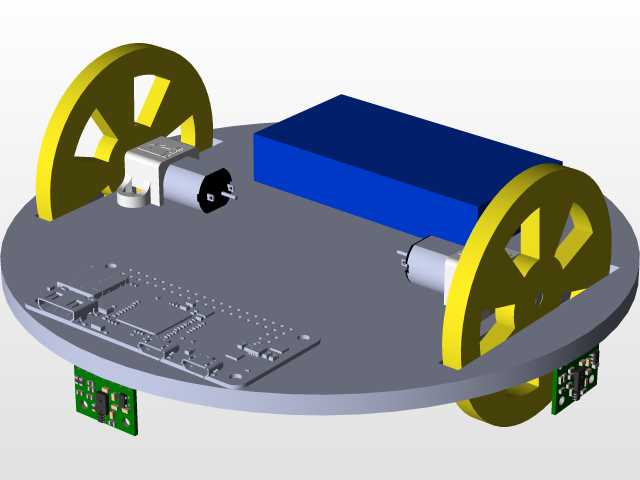

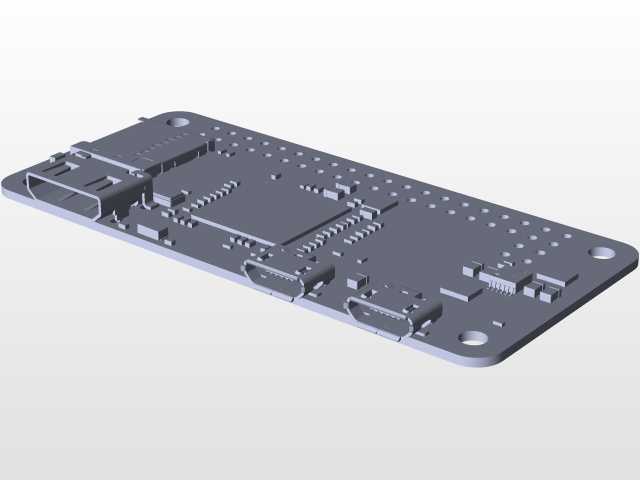

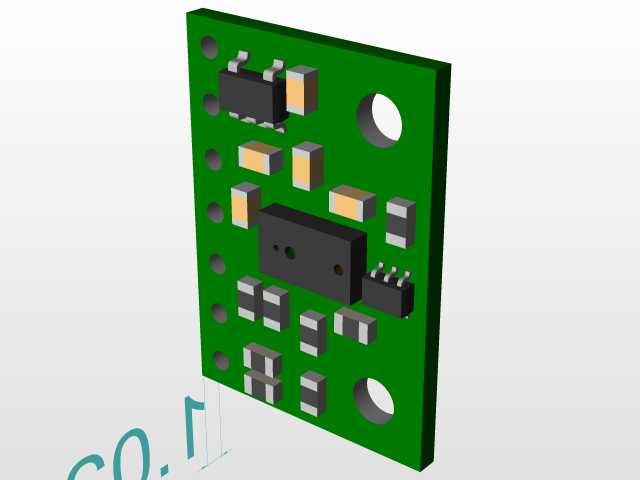

　　底盘尾部设置了一个小型万向从动球轮作为辅助支撑，不需要额外的悬挂结构就能实现三点稳定支撑，从动球轮的安装高度经过匹配，保证底盘整体处于水平状态，不会出现前端下倾或者后端翘起的问题，同时球轮的滚动阻力远小于常规万向脚轮，行进过程中不会给驱动电机带来额外的负载损耗。上层承载区域预留了标准化的嵌入式核心板安装位，安装位周边设置了多个定位凸台，核心板放置后可以直接通过凸台完成限位，不需要额外设计定位治具，板载接口的位置对应底盘侧面预留的开槽，传感器、通讯模块的外接引线可以直接从开槽处引出，不会出现走线挤压、弯折损坏的问题。

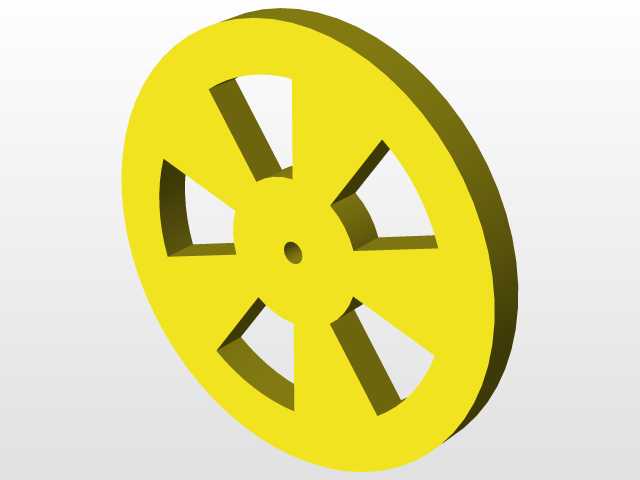

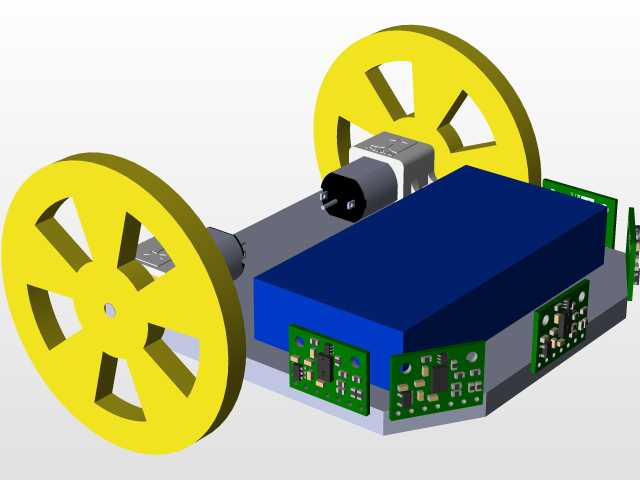

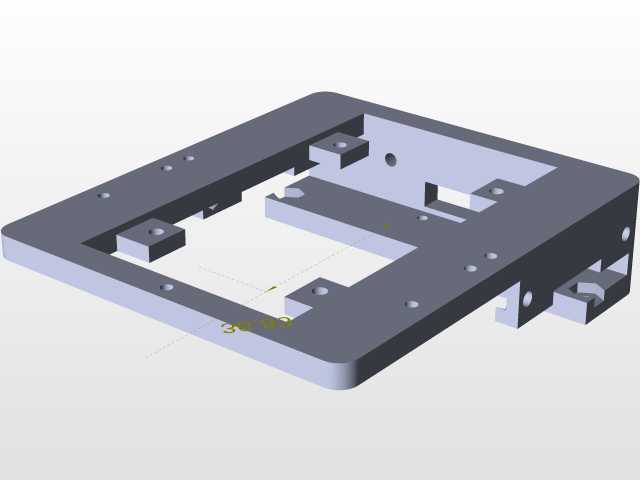

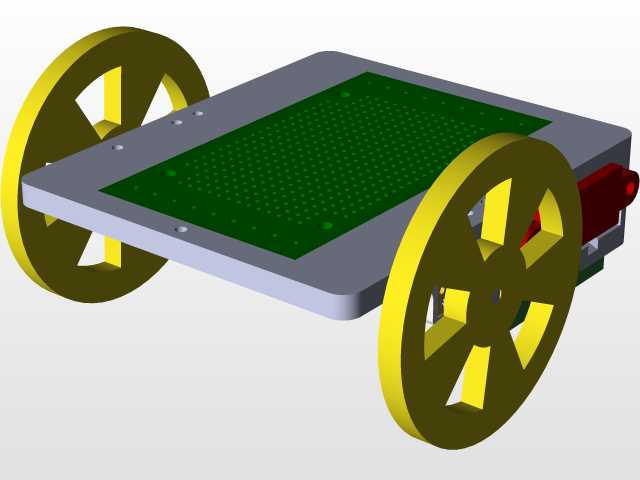

　　底盘下层的两侧预留了独立的电路模块安装槽，电源管理模块、电机驱动模块可以直接嵌入槽位固定，槽位周边设置了走线槽，动力线与信号线分开排布，避免大电流动力线对弱通讯信号产生电磁干扰，电源仓设置在底盘中部靠下的位置，降低整机重心高度，行进过程中启停、转向时的侧倾风险大幅降低，即使以最大行进速度急停，整机也不会出现倾覆问题。轮体采用辐条式镂空结构，在保证轮体结构强度满足负载要求的前提下，尽可能降低轮体自身重量，减少驱动电机的转动惯量，启停响应速度更快，同时镂空结构也能减少轮体与地面接触时夹带杂物的概率，避免杂物卡入轮体与底盘侧板的间隙造成卡滞。底盘上盖的表面设置了多个均匀分布的固定柱，除了安装核心控制板之外，还可以根据实际作业需求扩展搭载红外测温传感器、微型摄像头、气体检测模块等不同功能组件，固定柱的孔位采用通用间距设计，适配市面上多数标准化的小型功能模组，不需要额外打孔改造就能完成扩展安装。底盘外壳的壁厚经过受力仿真校核，在成年人单脚踩踏的静态载荷下不会出现塑性变形，日常使用过程中轻微的磕碰、跌落都不会损坏内部的电路组件，外壳边缘所有棱角都做了圆角过渡处理，穿行过程中即使剐蹭到周边的管线、设备外壳，也不会造成对方设备的表面划伤。

　　整套结构的装配逻辑采用分层堆叠设计，上下壳体通过周边的卡扣加少量螺丝固定，拆卸维护时只需要拧下周边的固定螺丝就能打开上盖，直接接触到内部所有的电路模块与驱动组件，不需要拆解其他无关结构，日常维护、模块更换的操作效率很高。驱动轮的安装轴采用快拆结构设计，当轮体出现磨损需要更换时，不需要拆解底盘侧板，直接从外侧就能抽出轮轴完成轮体更换，后期运维的成本更低。考虑到室内巡检作业的长时间续航需求，电源仓的尺寸预留了足够的电池安装空间，可以搭载大容量锂聚合物电池，连续作业时长能够满足单班次的巡检需求，电源接口设置在底盘侧面，充电时不需要翻开上盖，直接外接充电线就能完成补能。
