双转子汪克尔转子发动机结构设计

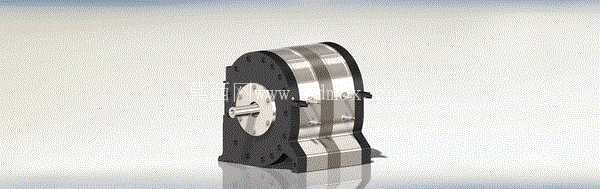

这款双转子汪克尔动力装置，在结构设计上完全围绕三角活塞旋转式做功的核心逻辑展开，区别于传统往复式活塞发动机的曲柄连杆结构，它取消了往复运动的活塞、连杆、配气机构的复杂气门组件，整体动力输出的平顺性有着天然的结构优势。从实际应用场景来看，这类双转子结构的动力单元，最初的量产落地场景集中在对动力体积、重量、转速响应有高要求的乘用跑车领域，单燃烧室655cc、总排量1310cc的参数设定，刚好匹配小型运动车型的动力需求，同时在小型通航动力、便携发电机组、竞速类无人载具领域，这类紧凑高功率密度的动力结构也有明确的适配空间。

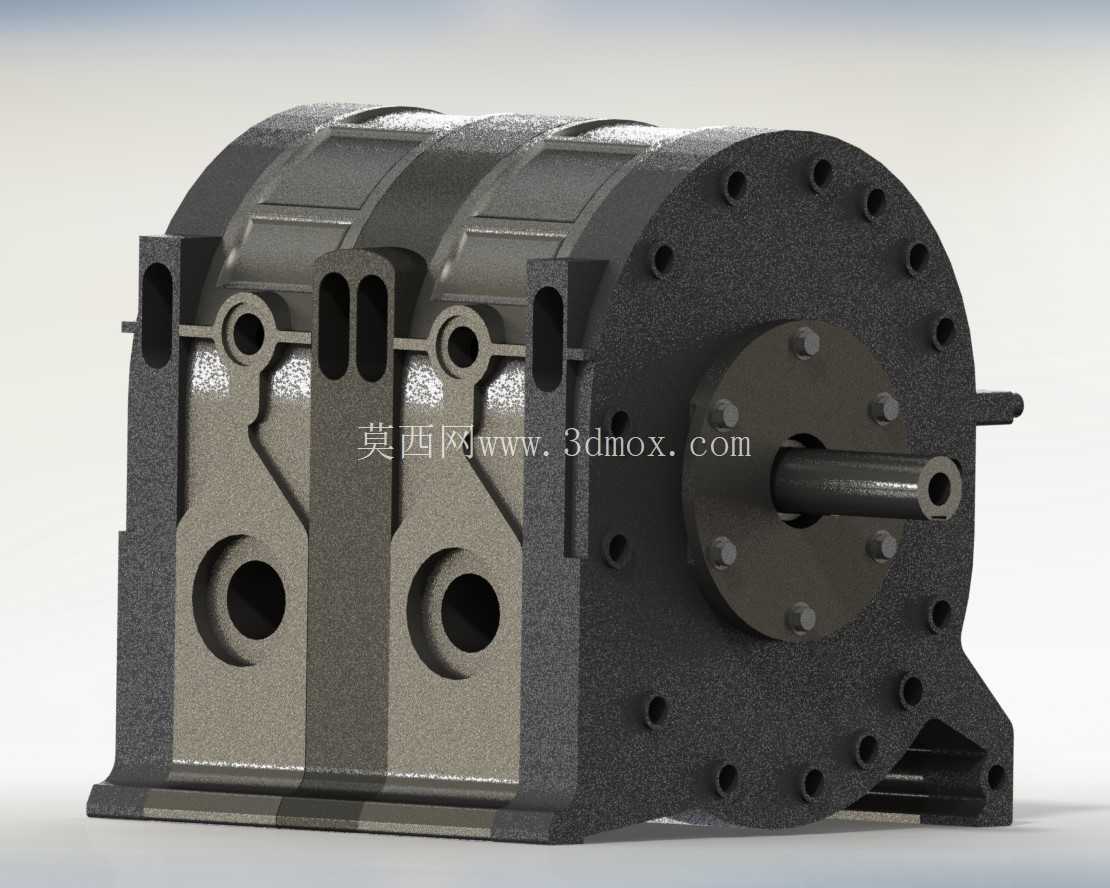

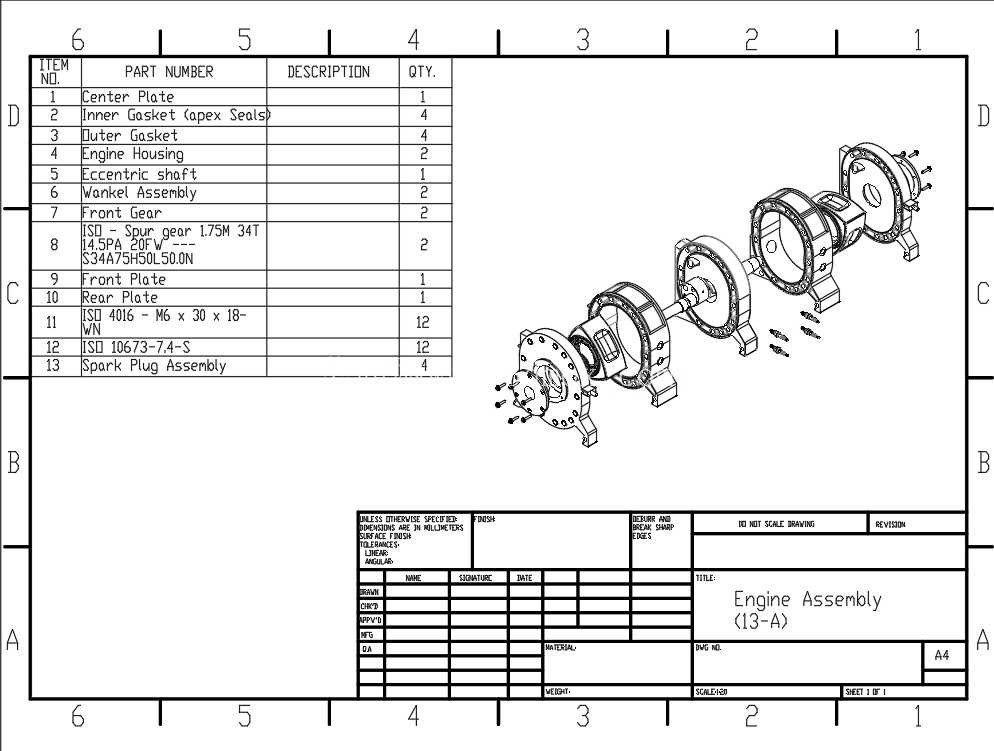

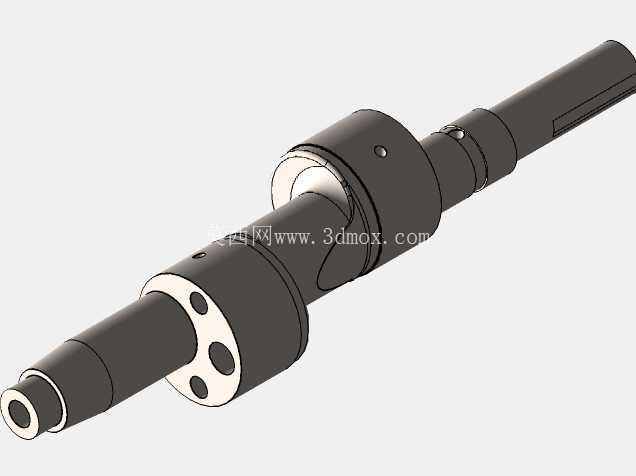

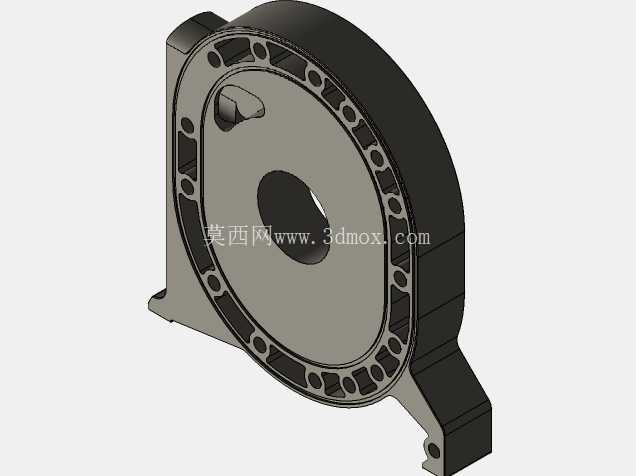

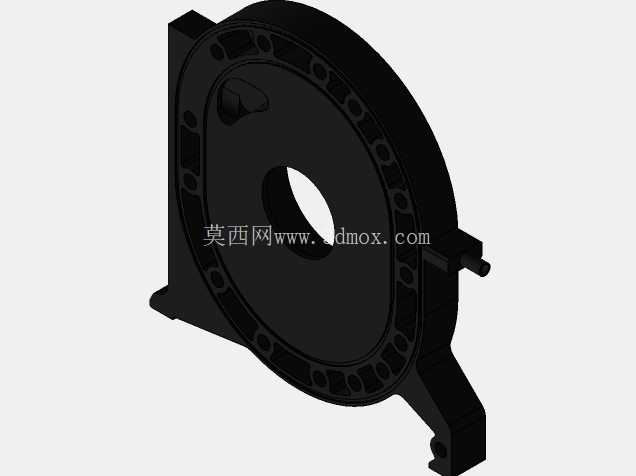

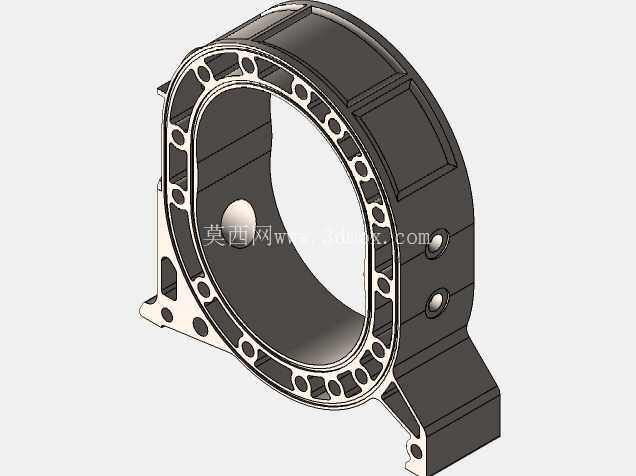

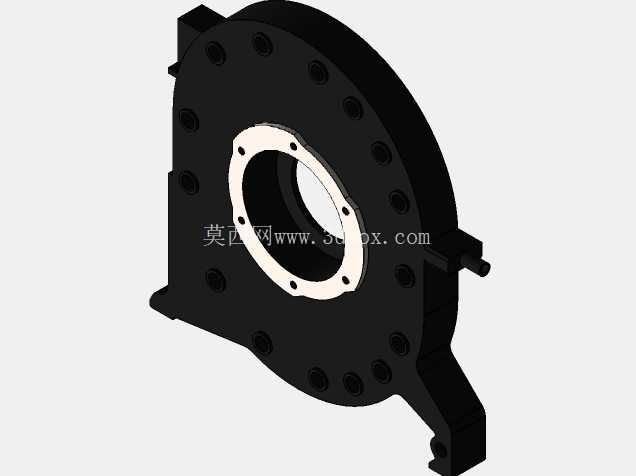

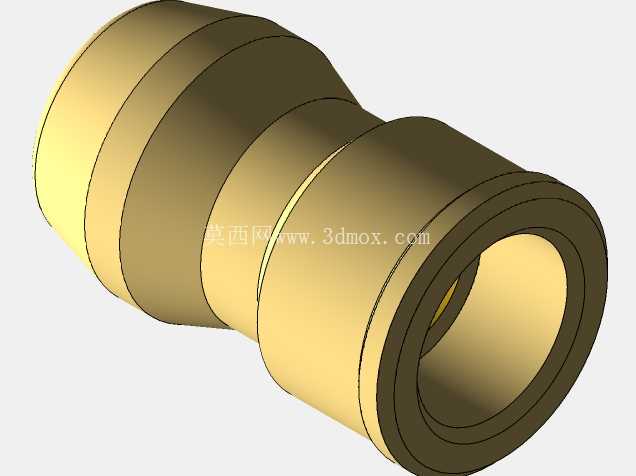

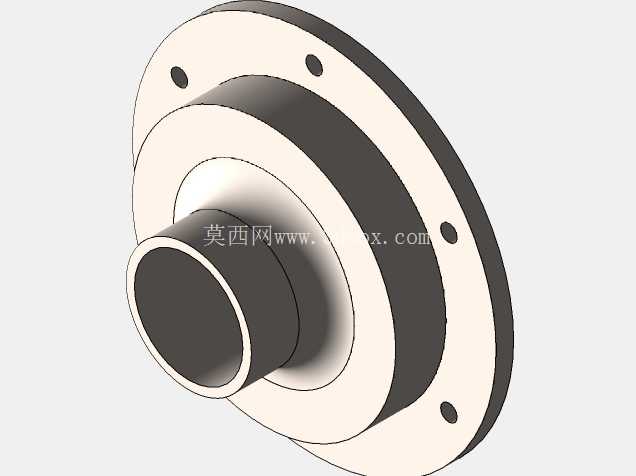

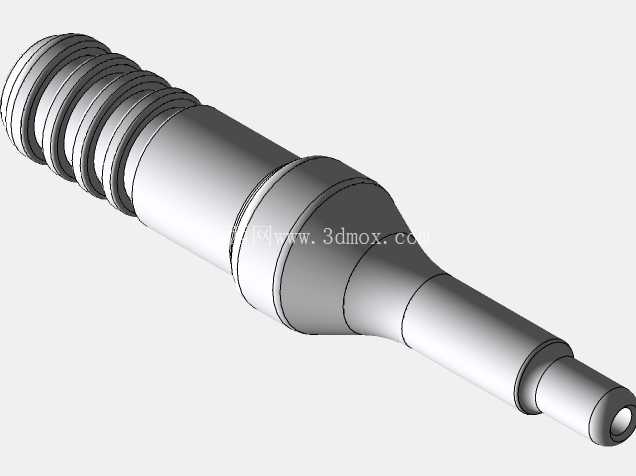

从功能特性上看，双转子串联的布局，相比单转子结构大幅抵消了单三角活塞旋转带来的振动问题，两个转子的做功相位错开，让动力输出的扭矩波动更小，不需要额外加装大质量的平衡轴就能实现不错的NVH表现。整机的壳体采用分段式堆叠结构，前后端盖、中间隔板、两个转子腔壳体通过周向布置的螺栓拉紧，这种结构一方面方便加工时保证每个转子腔的形位公差，另一方面也给后期的维护、密封件更换留出了操作空间。输出轴采用偏心轴结构，两个转子分别安装在轴的两个偏心轴颈上，相位差180度，配合转子本身的偏心质量，刚好可以实现转动惯量的部分平衡，降低高速转动时的轴系载荷。

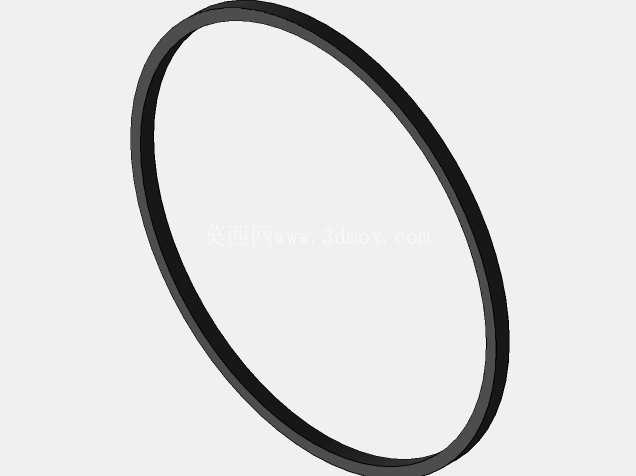

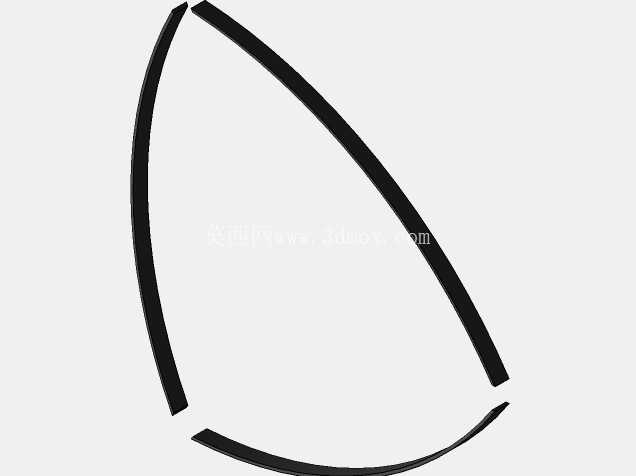

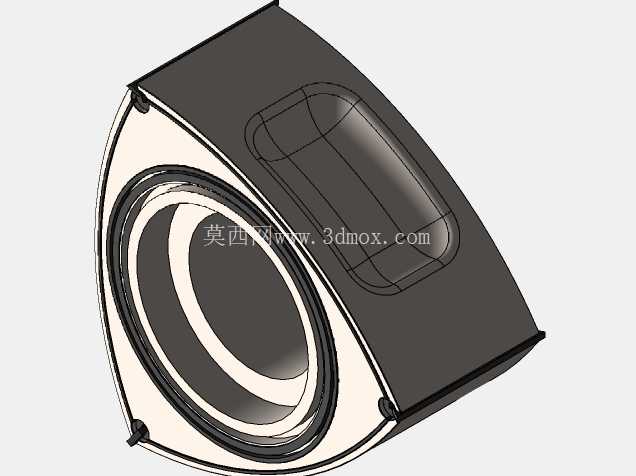

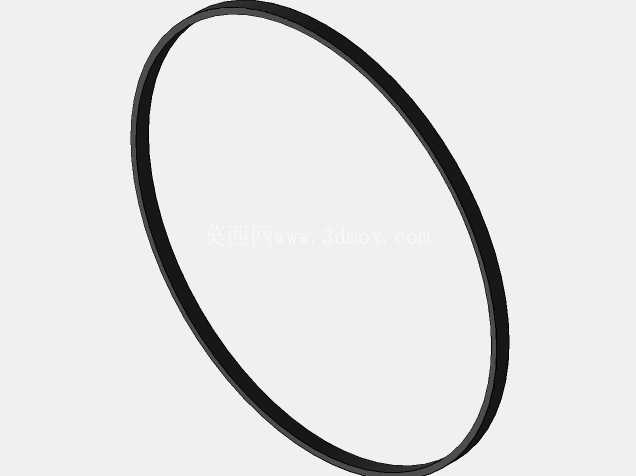

设计思路上，整个结构优先保证了转子密封系统的安装空间，三角转子的三个顶点密封槽、端面密封件的安装位都做了精准的尺寸预留，汪克尔发动机的核心失效点就是密封件的磨损，所以壳体的进气口、排气口位置都避开了密封件的运动扫掠路径，减少密封件经过气口时的冲击磨损。进气道采用侧置进气布局，布置在端盖和中间隔板上，配合转子的旋转运动实现扫气，不需要额外的配气凸轮轴来驱动气门，整个配气过程完全由转子自身的转动位置控制，大幅减少了运动部件的数量。冷却系统的流道布置在壳体的夹层内，围绕每个转子腔的燃烧室区域做环形流道，保证三角活塞在高温做功区域能得到均匀的冷却，避免壳体局部热变形导致的密封失效。润滑系统采用了机油计量喷射的结构，直接向转子腔内壁喷射少量机油来润滑 apex 密封件，同时兼顾转子内部轴承的润滑，避免过量机油进入燃烧室导致的积碳问题。

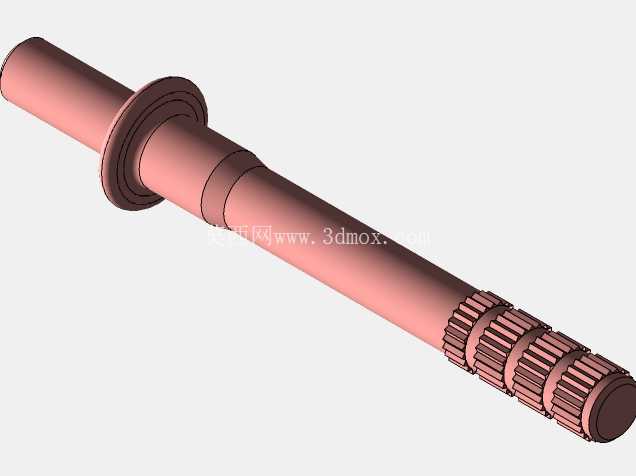

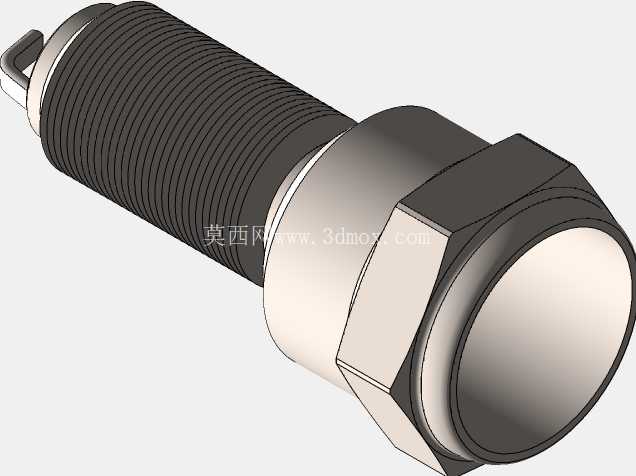

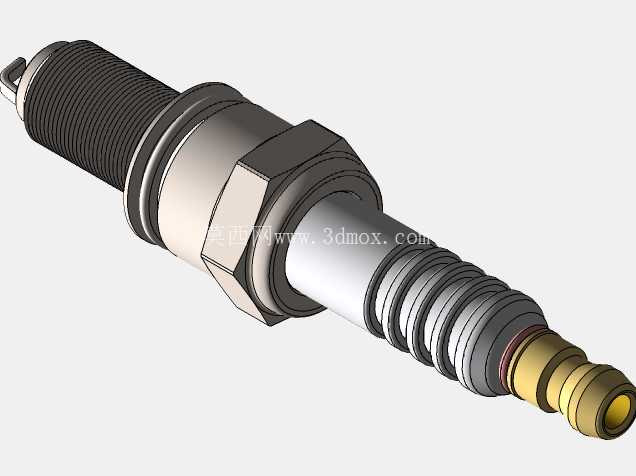

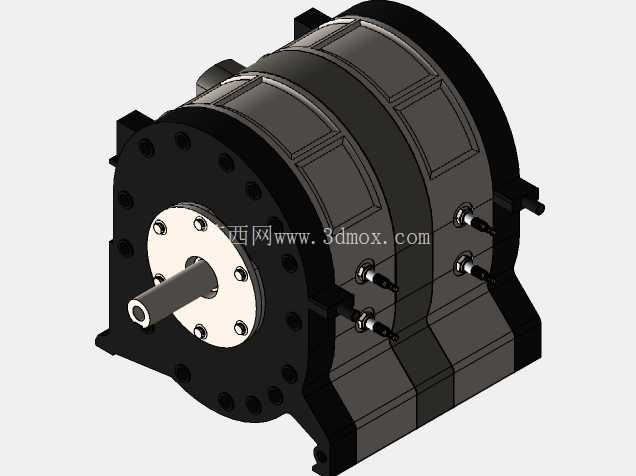

从外形尺寸与安装边界来看，整机采用底部一体化安装脚的结构，安装脚的螺栓孔位置、孔距都参考了传统直列四缸往复式发动机的安装点位，方便在原有车型的发动机舱内做适配替换，不需要大幅改动副车架和安装悬置的结构。整机的轴向长度因为双转子堆叠的结构，比同排量的直列四缸发动机缩短近40%，径向尺寸控制在紧凑范围内，给进排气系统、冷却管路的布置留出了足够的周边空间。输出轴的轴端采用标准的花键结构，可以直接匹配传统手动变速箱的离合器输入轴，不需要额外定制转接法兰，降低了动力总成的适配成本。壳体上的各个附件安装位，包括点火线圈安装座、喷油器安装孔、传感器安装位都做了标准化的接口设计，能够直接适配通用的内燃机电控系统组件，不需要重新开发配套的附件支架。

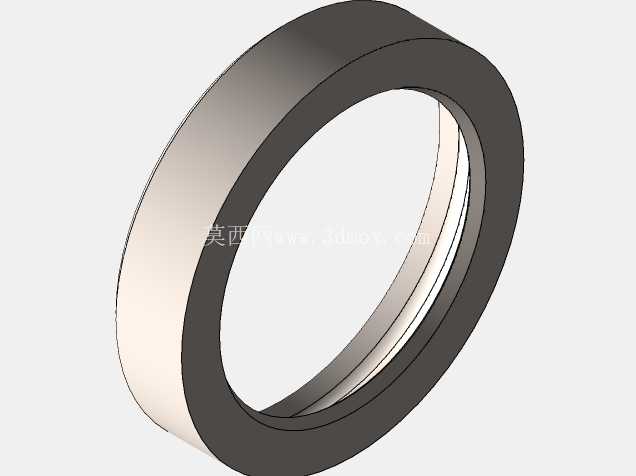

在实际的结构建模过程中，需要重点关注转子与偏心轴的配合公差、转子腔的型线精度，汪克尔发动机的缸体型线是双弧外次摆线，型线的加工精度直接决定了密封件的贴合度，建模时需要严格保证型线的生成参数，避免出现型线偏差导致的密封间隙过大问题。同时转子的内部冷却油道结构、偏心轴的油道通孔都需要做流体阻力的校核，保证高速转动时机油能够顺利到达各个润滑点，避免出现局部干磨的问题。前后端盖的轴承安装位需要保证同轴度，两个转子腔的中心轴线必须完全重合，否则会出现偏心轴转动卡滞、密封件偏磨的问题。
