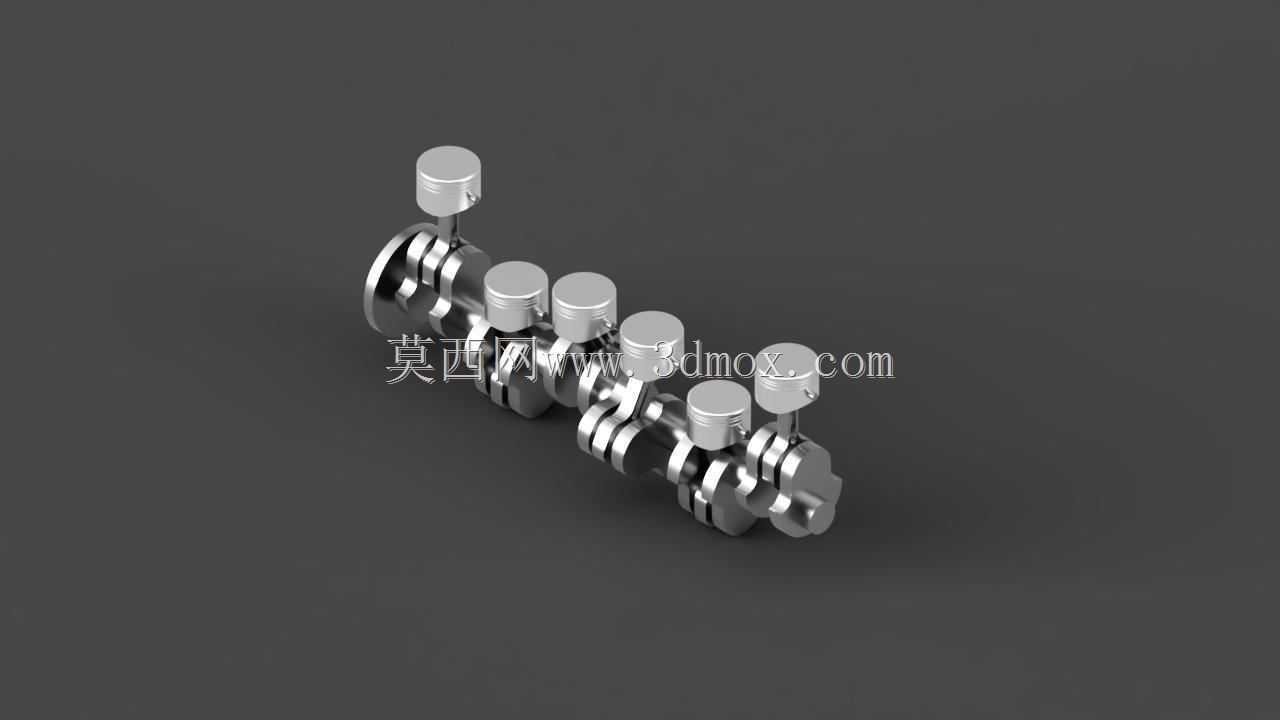

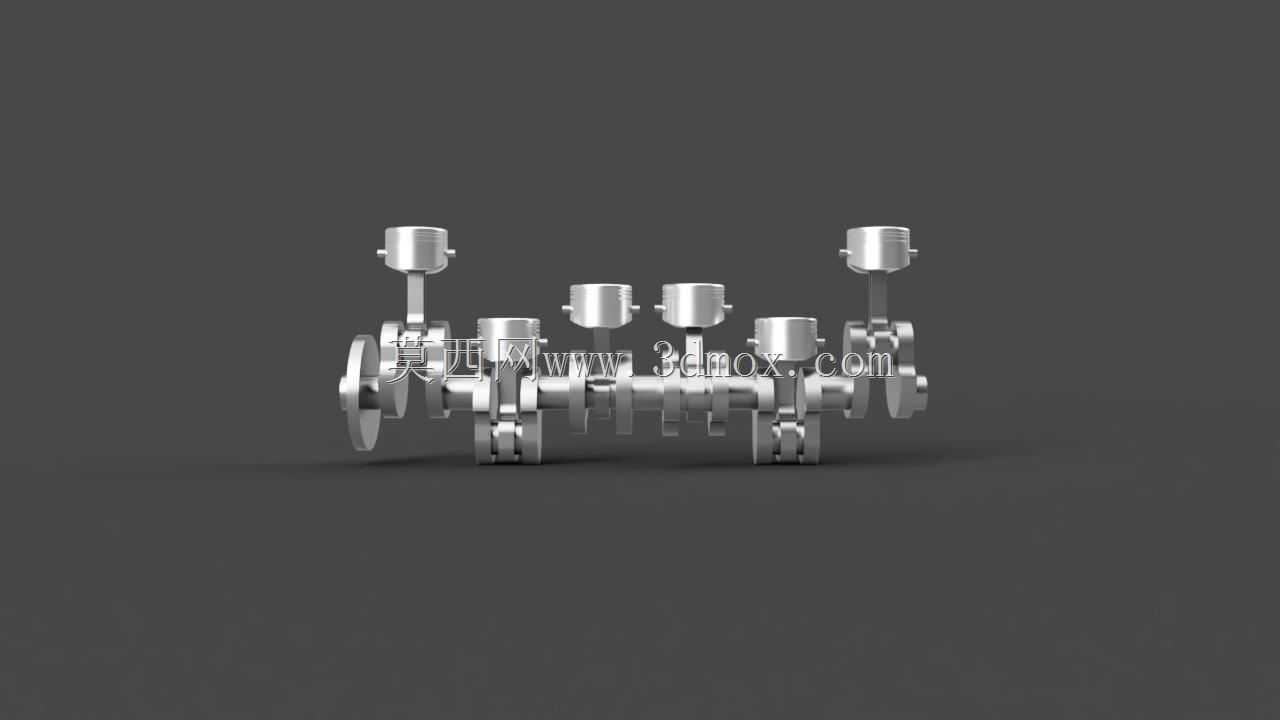

直列六缸发动机曲柄连杆机构结构设计

这套直列六缸动力核心的曲柄连杆总成，是大排量乘用车辆、重型商用车辆以及固定式动力机组中实现热能向机械能转换的核心执行部件，整套结构承担着将燃烧室内燃油爆燃产生的直线推力，转化为曲轴旋转扭矩向外输出的核心功能，是整套动力系统中负载最高、工况最严苛的机械结构。在实际应用场景中，该结构需要承受燃烧冲程中瞬时爆发的高温高压冲击，同时要在数千转的往复运动中保持极低的摩擦损耗与结构形变，既要保证动力传递的效率，也要兼顾长期高负荷运转下的结构可靠性，是决定动力装置输出平顺性、燃油经济性与使用寿命的关键部分。从设计思路来看，这套直列布局的六组曲柄连杆采用了等间距120度相位角的曲轴排布，相邻气缸的做功冲程可以实现完美的扭矩衔接，从根源上抵消直列机型常见的一阶、二阶往复惯性力，相比四缸结构不需要额外加装平衡轴即可实现极为平顺的运转表现，大幅降低了整机运转的振动与噪音水平。每一组活塞连杆组件都经过了配重的精准匹配，活塞销与连杆小头、活塞销座的配合间隙经过反复校核，既保证高温工况下的热膨胀余量，也避免冷启动状态下的配合松旷产生敲击异响；连杆大头采用剖分式结构设计，配合轴瓦实现与曲轴曲柄销的可靠连接，保证装配便捷性的同时满足大扭矩传递的强度要求。曲轴的主轴颈与曲柄销都设计了足够的重叠度，大幅提升曲轴整体的抗弯抗扭刚度，即使在高转速大负荷的工况下，曲轴的形变量也能控制在允许范围内，避免轴瓦偏磨、油封泄漏等常见故障。从安装边界来看，整套曲柄连杆机构的轴向尺寸与径向轮廓完全适配直列六缸机型的缸体内部空间，曲轴两端的主轴颈定位基准与缸体主轴承座的安装位置完全匹配，连杆的摆动范围经过运动干涉校核，在整个活塞行程范围内都不会与缸筒内壁、曲轴平衡块产生运动干涉，活塞在上止点、下止点位置时与燃烧室、曲轴箱的预留间隙都符合工程设计规范，既保证了压缩比的精准控制，也避免了运动过程中的机械碰撞。整套结构的润滑通道设计与缸体内部的润滑油道完全对应，曲轴主轴颈、曲柄销、活塞销等摩擦副都能得到压力润滑油的持续供给，在运转过程中形成稳定的油膜，降低摩擦损耗的同时带走摩擦产生的热量与金属磨屑，保证整套机构长期稳定运转。
