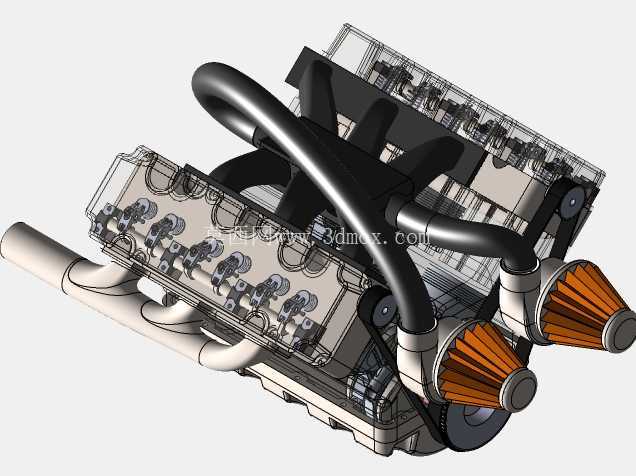

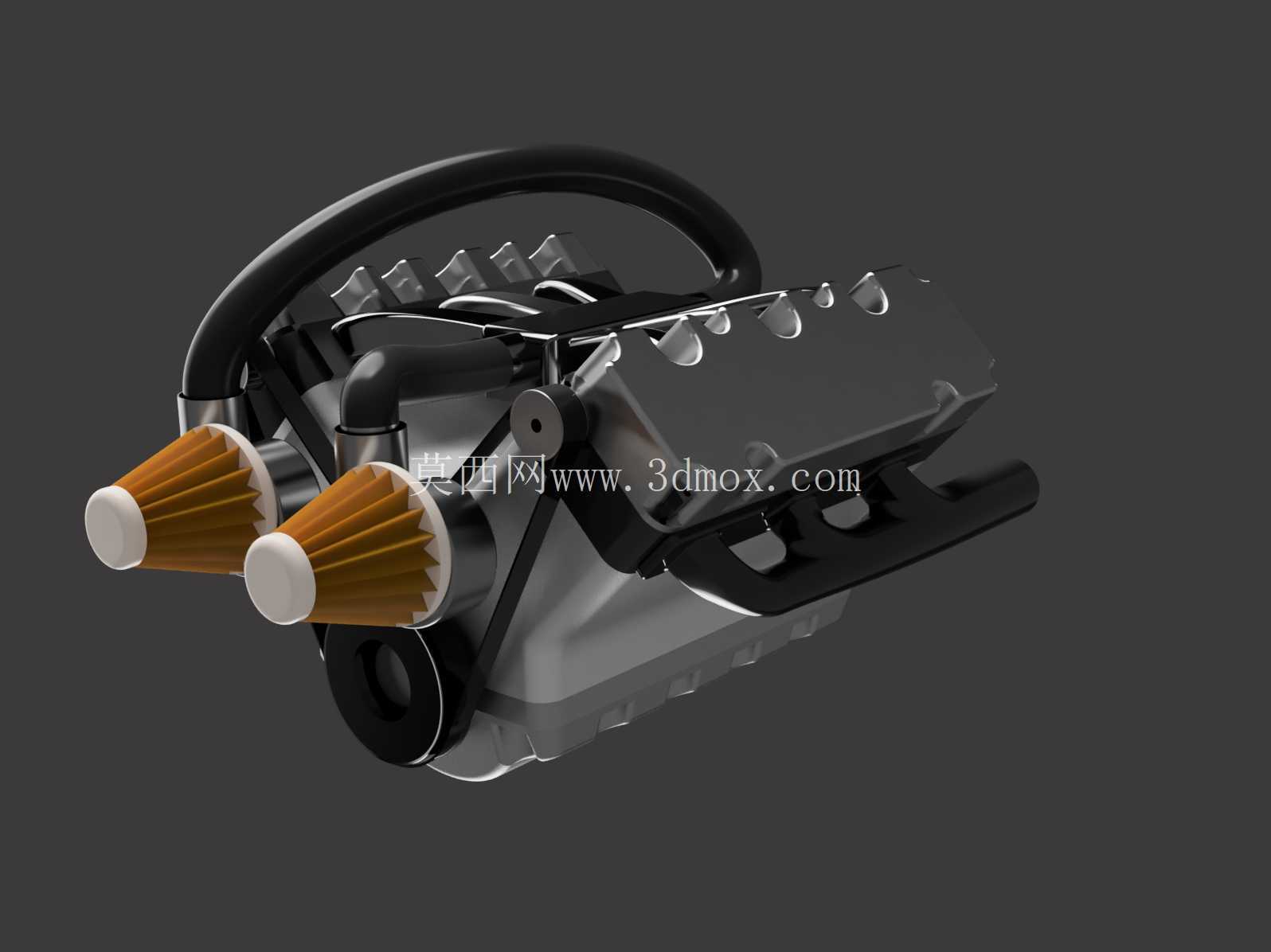

V型六缸内燃动力总成结构设计方案

　　在乘用车辆、中小型工程作业设备、轻型船舶动力配套领域，V型六缸动力单元始终是兼顾动力输出平顺性、整机布置紧凑性的核心选择，相较于直列六缸布局，其轴向尺寸更短，更适配前置后驱、中置动力舱的紧凑布置需求，能在有限的机舱空间内预留更多散热、附属部件安装余量，同时V型夹角的结构设计可抵消一阶往复惯性力矩，大幅降低整机运行过程中的振动传递，提升配套设备的运行稳定性。

　　这套V6动力结构的核心参数围绕民用动力常用的排量区间设定，单缸缸径设定为63.5毫米，活塞行程设定为78毫米，整机总排量为1482cc，这个排量区间的动力单元可覆盖100-180马力段的动力输出需求，适配紧凑型乘用车、小型游艇辅机、固定式发电机组等多种场景的动力需求。设计过程中优先考虑了整机的安装边界，V型夹角的角度经过多轮动力学仿真优化，既保证了进排气歧管的布置空间，又将整机宽度控制在合理范围内，避免出现动力舱横向空间不足的安装适配问题。

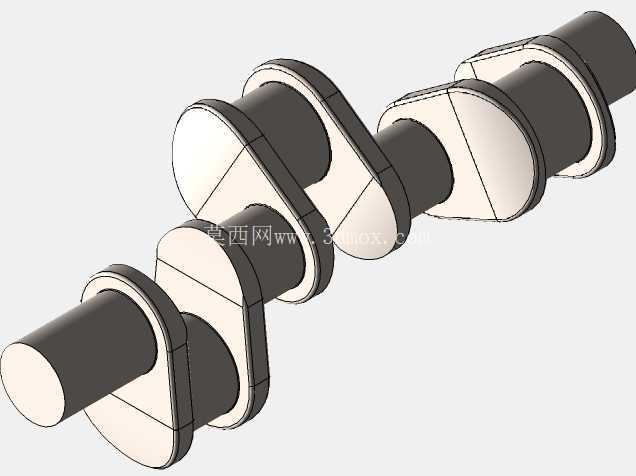

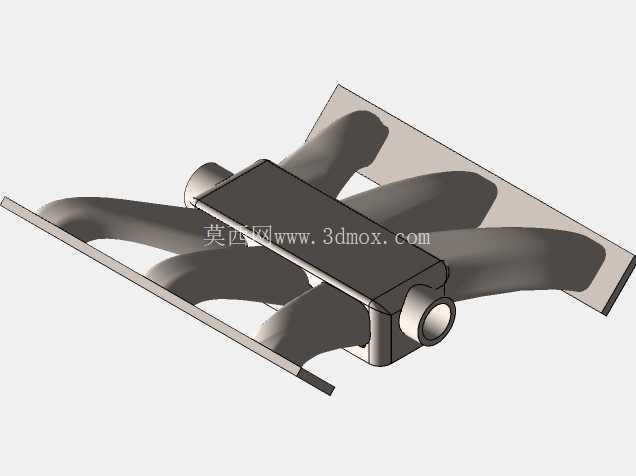

　　从结构设计逻辑来看，这套动力单元采用了经典的顶置凸轮轴配气结构，两侧缸体的进排气道分别布置在V型夹角的外侧与内侧，外侧布置进气道可有效降低进气阻力，提升充气效率，内侧布置排气道则可缩短排气歧管长度，加快三元催化装置的起燃速度，适配日益严格的排放要求。曲轴采用全支撑结构设计，每个曲柄臂两侧均设置主轴颈支撑，可承受高转速工况下的交变载荷，避免曲轴出现弯曲疲劳变形，同时平衡块的配重经过精确计算，可抵消活塞连杆组往复运动产生的惯性力，进一步降低整机振动水平。

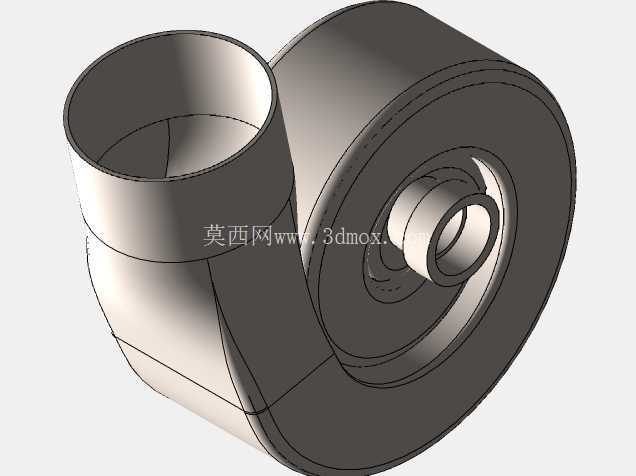

　　润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体V型夹角的中央位置，可最短距离向两侧主轴颈、连杆轴颈、凸轮轴轴颈输送压力润滑油，减少机油油路的沿程阻力，保证高转速工况下各摩擦副的润滑可靠性。冷却系统采用分体式水道设计，两侧缸体的水道独立连通至缸盖水套，可保证每个气缸的冷却均匀性，避免出现局部过热导致的缸盖变形、活塞拉缸等故障，同时水泵的安装位置设置在缸体前端，可通过皮带轮直接由曲轴驱动，减少额外的传动部件，提升系统可靠性。

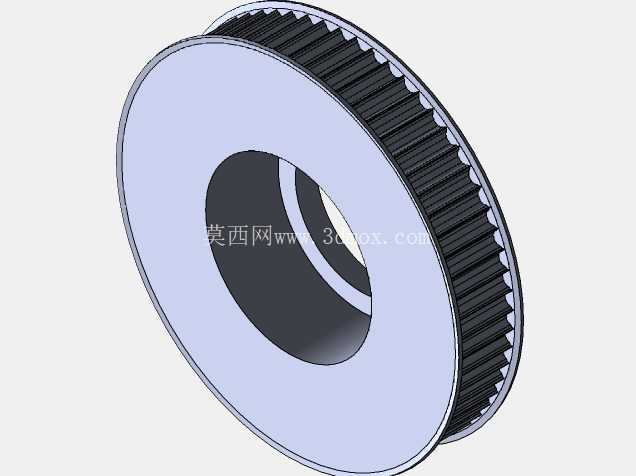

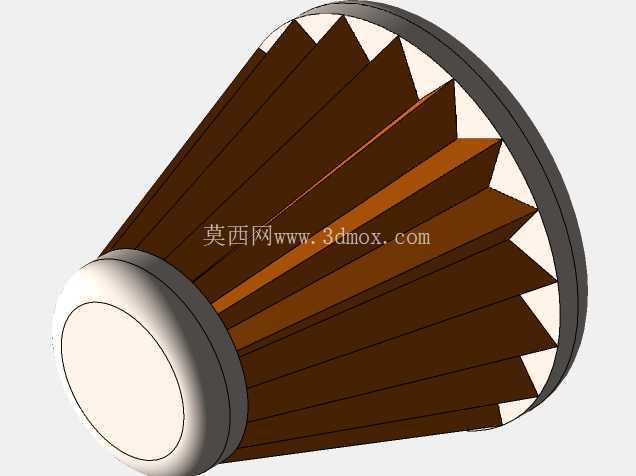

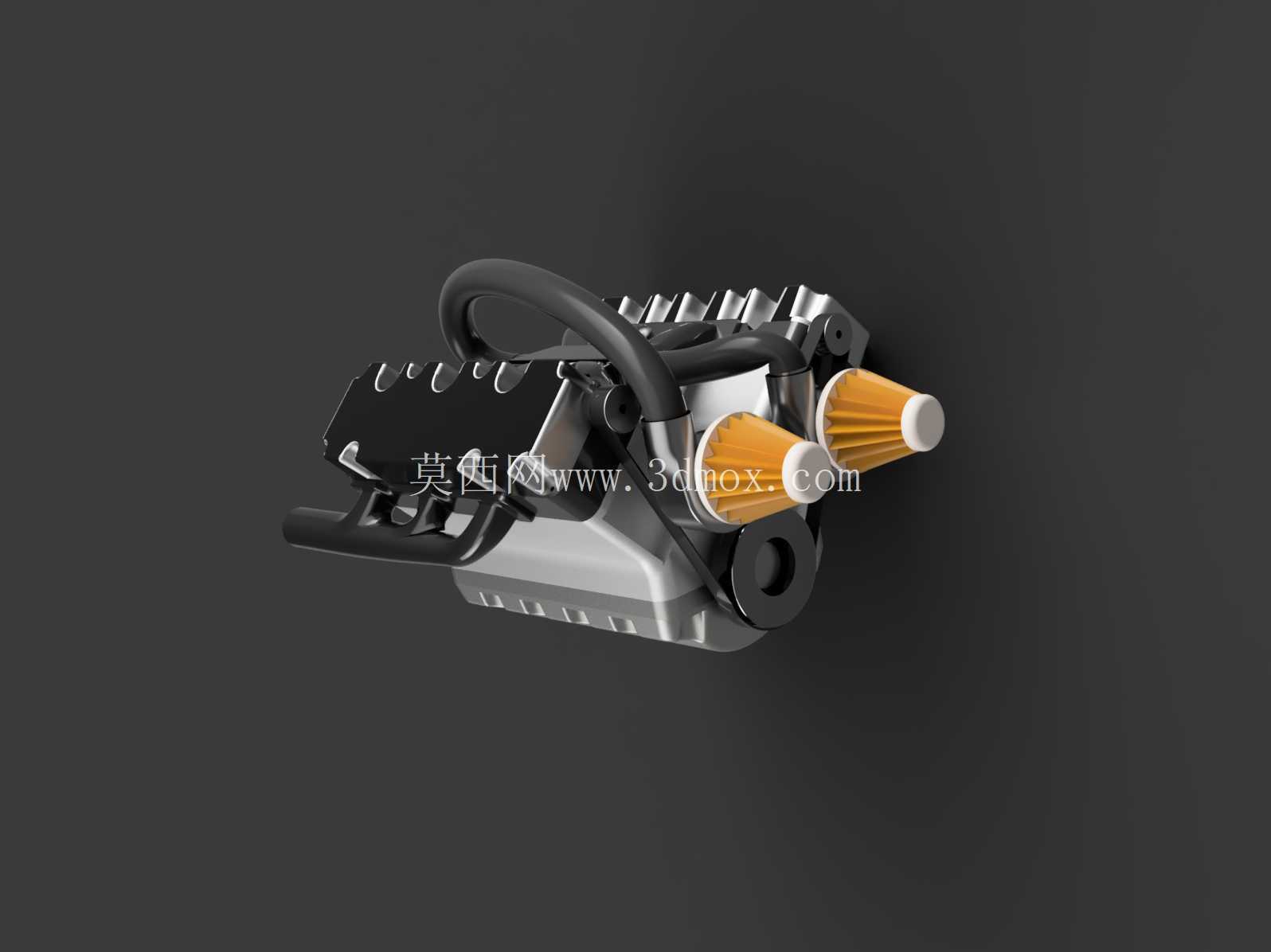

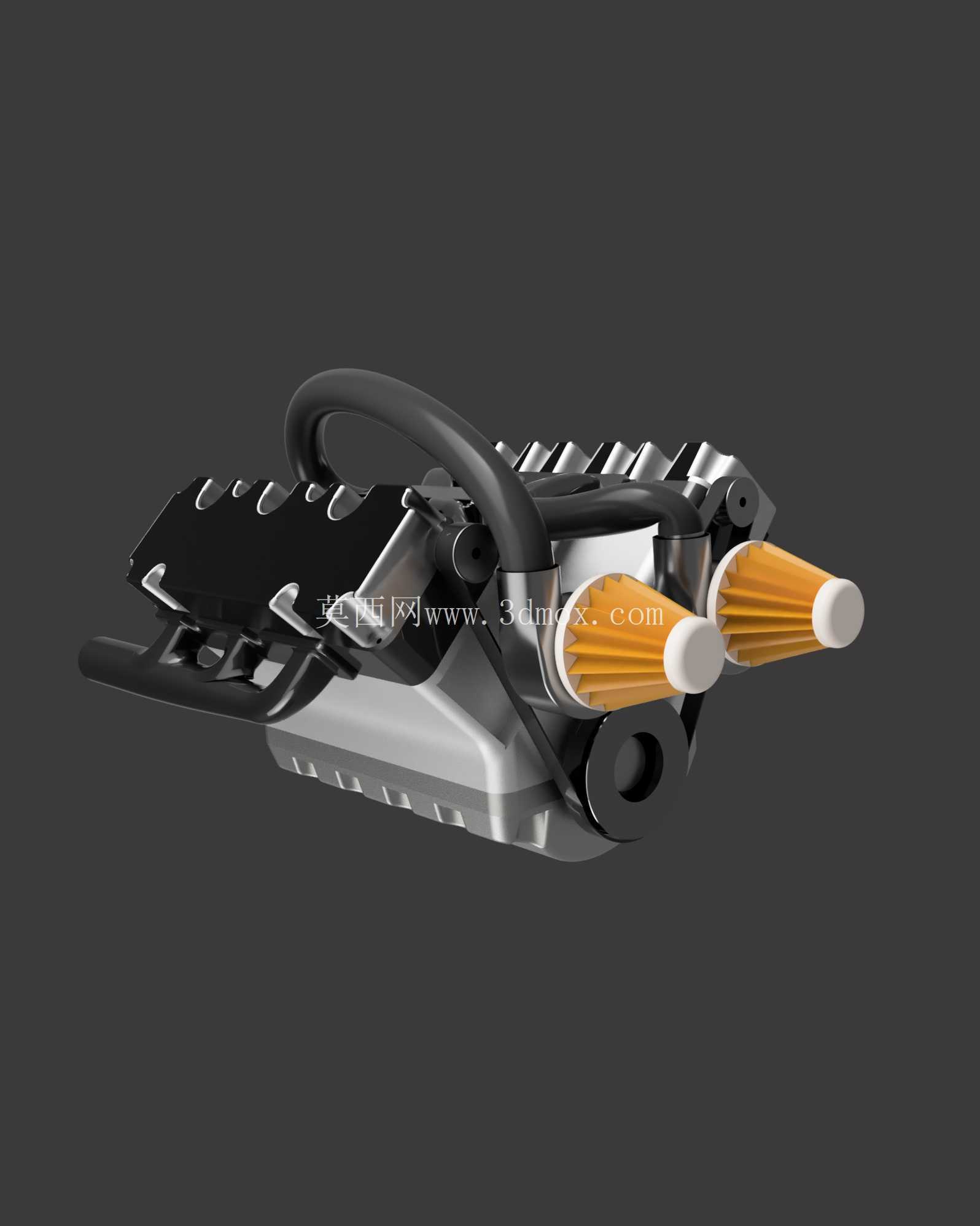

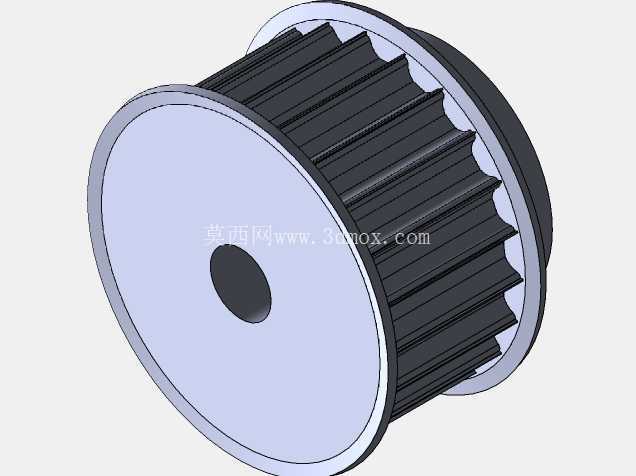

　　外部附属部件的布置也充分考虑了后期维护的便利性，空气滤清器采用双滤芯对称布置在V型夹角上方，既缩短了进气路径，又方便后期更换滤芯时无需拆卸其他周边部件；起动机安装在缸体与变速箱连接的飞轮壳侧面，位置避开了排气歧管的高温辐射区域，可延长起动机的使用寿命；发电机、空调压缩机等附属驱动部件均布置在缸体前端的附件轮系上，采用自动张紧轮结构，无需定期手动调整皮带张紧度，降低后期维护成本。

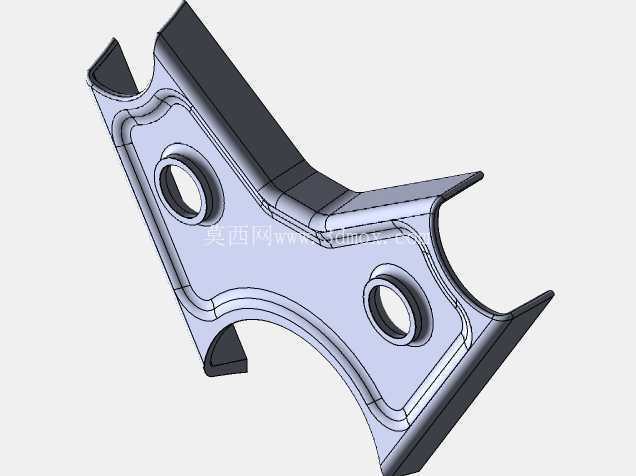

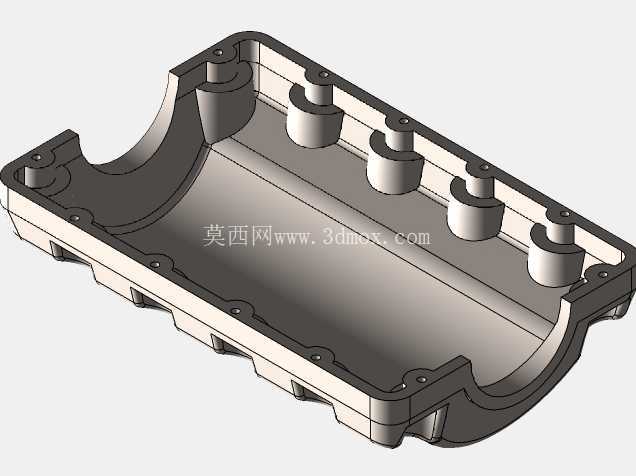

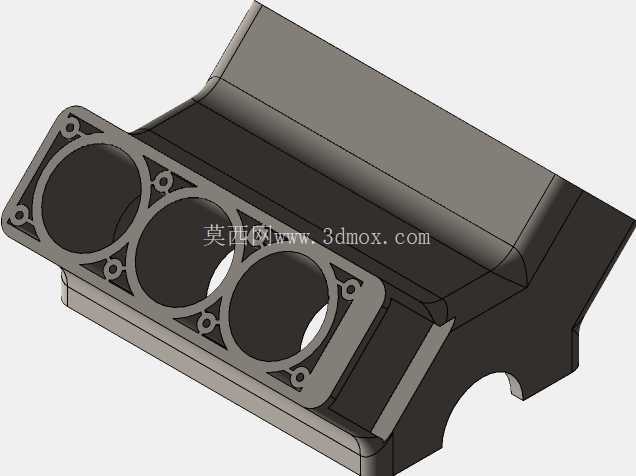

　　在安装接口设计上，缸体侧面预留了发动机悬置的安装凸台，凸台位置经过重心匹配计算，可保证动力总成安装后悬置的受力均匀，减少动力向车架或船体的振动传递；飞轮壳的连接接口采用行业通用的匹配尺寸，可适配多款手动、自动变速箱以及船用齿轮箱、发电机组连接法兰，无需额外设计转接结构，提升了这套动力单元的适配通用性。油底壳采用湿式结构设计，深度经过优化，既保证了足够的机油存储量，又控制了整机的垂直高度，适配低底盘车辆的安装需求，同时油底壳内部设置了挡油板，可避免车辆在急加速、急减速、大角度倾斜时机油出现晃动，保证机油泵的吸油可靠性。

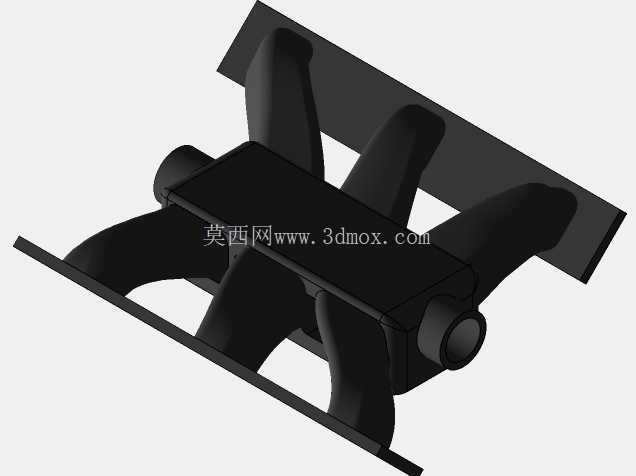

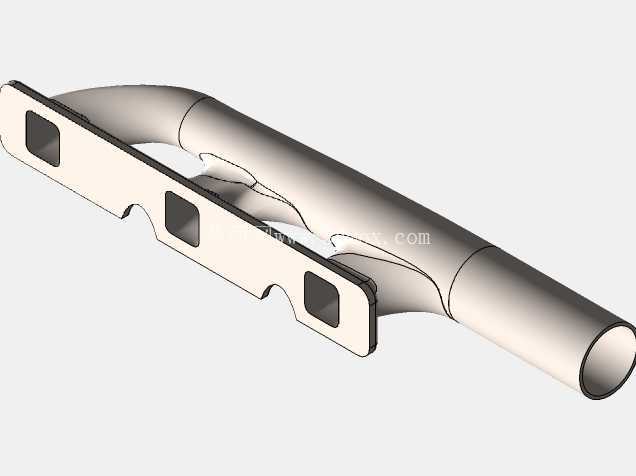

　　进排气系统的接口尺寸也按照通用配套标准设计，进气口预留了标准的空气流量计安装位，可适配不同品牌的电控燃油喷射系统；排气歧管的出口采用标准法兰连接，可直接匹配三元催化器、消声器等排气后处理部件，无需额外改装。整机的电气线束布置采用分区域走线设计，传感器线束、执行器线束分别通过固定卡扣布置在缸体两侧的走线槽内，避开高温运动部件，同时预留了足够的线束长度余量，可适配不同设备的机舱布线需求。
