带齿轮调节结构的螺旋弹簧减震装置

这款减震结构的设计，最初是针对小型非道路代步车辆的悬架系统做的适配方案，后续也可拓展到小型工业设备的隔振工位使用。实际应用中，这类减震部件主要承担两个核心作用：一是吸收路面或者设备运行产生的往复冲击载荷，避免刚性连接的构件因为瞬时冲击力出现疲劳断裂，二是抑制冲击之后产生的多余余振，让承载的主体结构保持相对稳定的运行状态，不会出现持续的弹跳晃动。

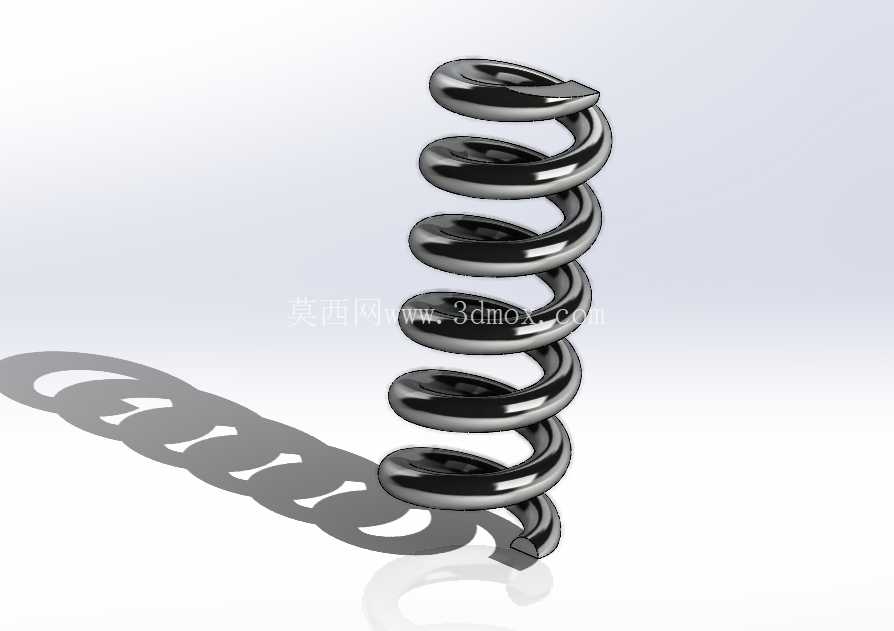

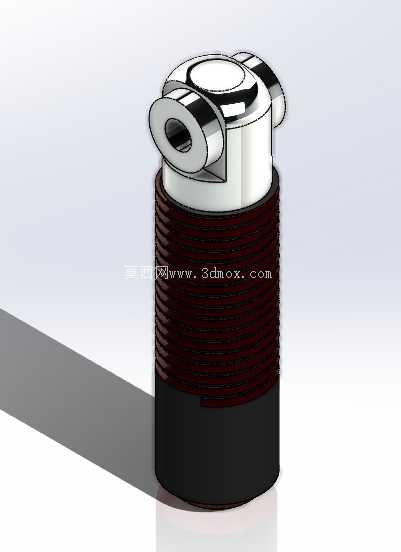

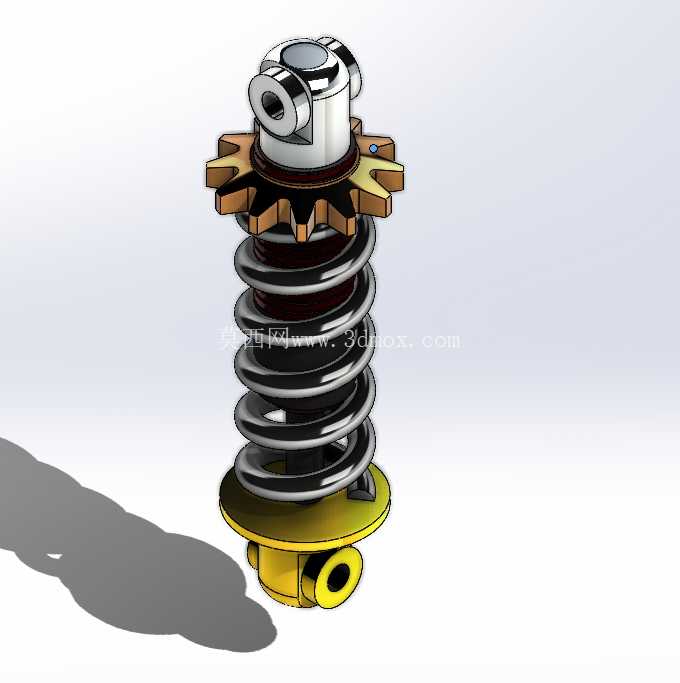

从结构设计逻辑来看，主体采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧的线径、圈数以及中径参数，是按照额定承载120kg静载荷、动载荷系数1.8的边界做的匹配，弹簧两端的磨平圈设计，保证了上下安装座贴合时不会出现偏载滑移。上端集成的扇形齿轮调节结构，是这个设计区别于普通减震器的核心点，通过啮合的齿位转动，可以调整弹簧的预压缩量，以此适配不同负载下的减震初始刚度，不需要更换弹簧就能实现软硬调节，在同平台不同载荷配置的车型上，可以做到零件通用，减少开模和备件的种类。上下两端的吊环安装结构，采用的是径向带衬套孔的设计，衬套预留的过盈配合量是0.2mm，安装时压入橡胶衬套之后，可以过滤掉高频的小幅振动，避免金属铰接位置出现硬摩擦异响。

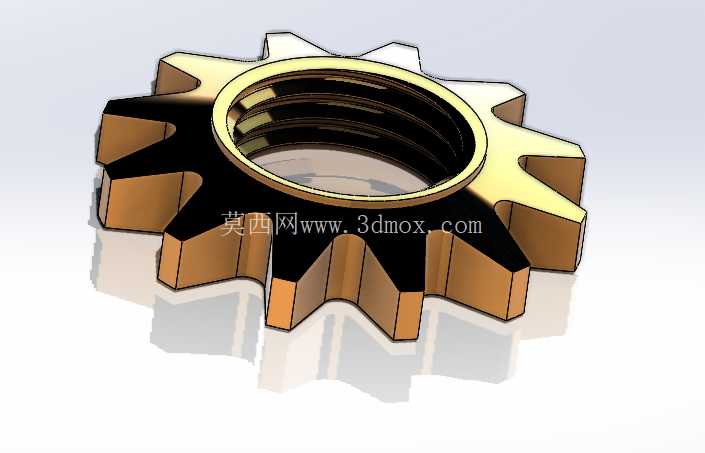

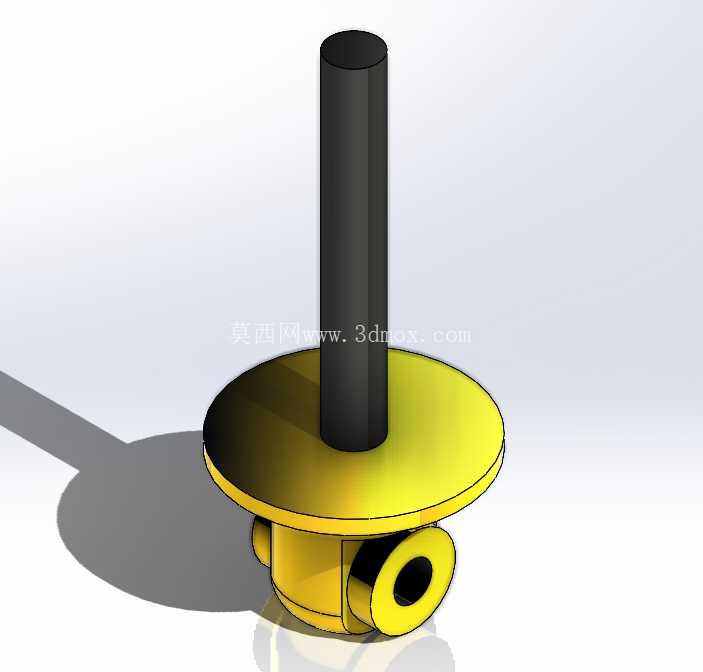

安装边界方面，整个减震结构完全伸展时的总长度是185mm，最大压缩行程是42mm，工作时的最小长度不能低于143mm，否则弹簧会出现并圈失效的问题。上端吊环的安装孔轴线和下端吊环的安装孔轴线呈90度垂直布置，安装时需要注意铰接销轴的穿入方向，避免工作过程中弹簧出现扭转附加应力。上端调节齿轮的齿部做了倒圆角处理，调节时不会出现卡滞，齿轮侧面预留的限位凸点，能防止调节过量导致弹簧预压失效。下端的弹簧座采用翻边结构，翻边高度是5mm，刚好能卡住弹簧的外圈，即使在最大拉伸工况下，弹簧也不会从座体上脱出。

在实际选型适配的时候，需要注意这个结构的阻尼是依靠弹簧本身的内摩擦以及铰接衬套的阻尼实现的，没有额外的液压阻尼单元，所以不适合用在高速行驶的乘用车上，更适合低速运行的场地作业车辆、小型代步设备，或者工业流水线旁的隔振安装工位。建模过程中，所有的配合面都预留了合理的公差间隙，弹簧的建模采用了真实的螺旋扫掠路径，还原了实际弹簧的节距变化，调节齿轮的齿形按照标准渐开线齿形绘制，啮合间隙控制在0.1mm，既保证转动顺畅，又不会出现过大的旷量。上下端的连接座都做了减重的空腔设计，在保证结构强度的前提下，尽可能降低整体重量，不会给承载主体增加多余的负载。表面处理的设计上，金属结构件采用电泳防锈处理，弹簧表面做喷塑处理，能够适应户外潮湿的使用环境，延长部件的使用寿命。
