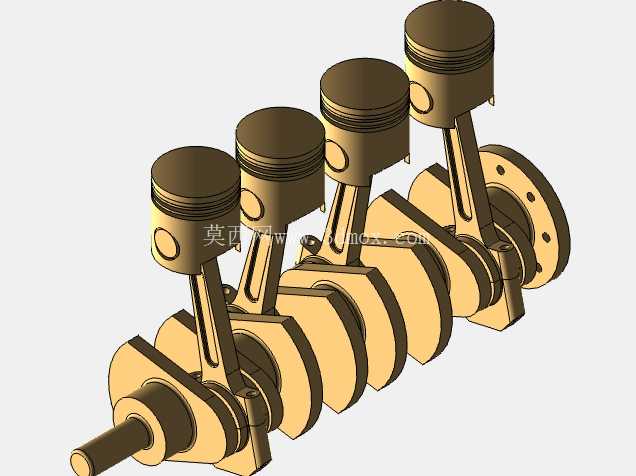

直列四缸内燃机曲轴连杆活塞组结构

在往复式内燃机的动力传递链路里，曲轴连杆活塞组是完成能量形式转换的核心执行部件，这套结构的设计合理性直接决定了整机的动力输出平顺性、机械效率与运行可靠性，广泛适配乘用车汽油机、小型柴油机、通用动力机组等四冲程内燃动力设备。从实际装机场景来看，这套直列四缸排布的曲柄连杆结构，需要承受活塞顶部燃气爆发产生的周期性冲击载荷，同时完成活塞往复直线运动到曲轴旋转运动的转换，最终将燃烧做功产生的动力通过曲轴后端法兰输出给传动系统，驱动整车或者配套设备运转。

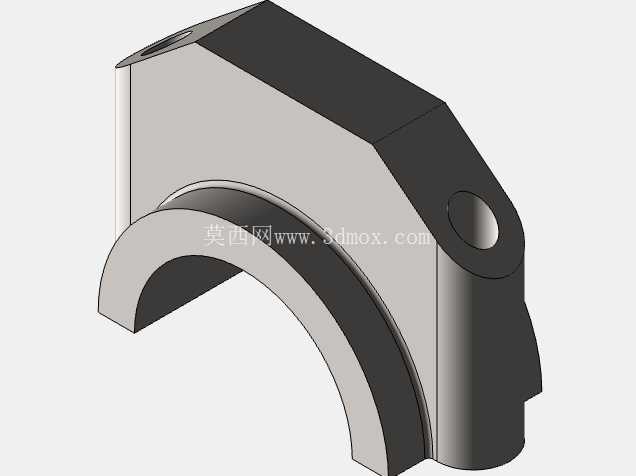

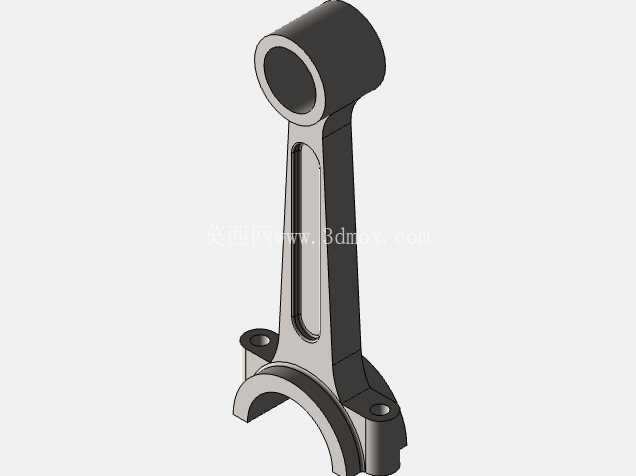

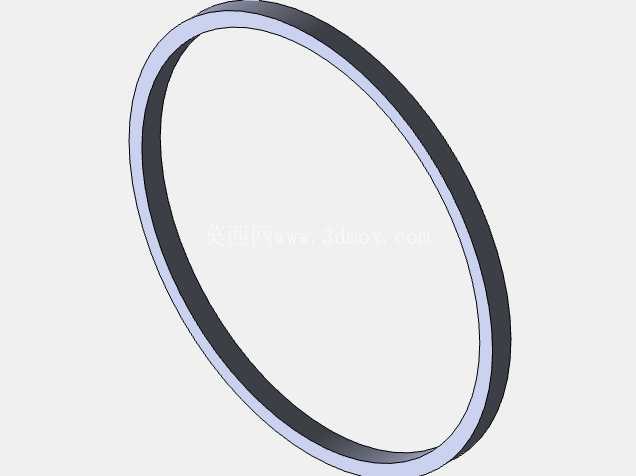

设计过程中首先要匹配四缸机的点火间隔特性，四个曲柄销按照180度相位角对称排布，保证相邻气缸做功行程交替衔接，将曲轴运转过程中的一阶、二阶往复惯性力尽可能通过自身结构平衡，减少整机运行时的振动传递。活塞部分采用了典型的内燃机活塞结构，顶部设置有对应燃烧室形状的凹坑，环带区域预留了气环、油环的安装槽位，活塞销座位置做了局部加厚处理，用来承受燃气爆发时的高压冲击，避免销座位置出现应力集中导致的开裂失效。连杆部分采用了工字形截面的杆身设计，在保证足够抗拉、抗弯强度的前提下尽可能降低往复运动件的质量，减少惯性力带来的附加载荷，连杆大头采用剖分式结构，方便与曲轴曲柄销的装配连接，轴瓦安装位置的尺寸精度直接影响运转过程中的润滑状态与磨损速率。

曲轴部分的主轴颈与曲柄销之间设置有足够半径的过渡圆角，避免应力集中导致的曲轴疲劳断裂，曲轴前端预留了正时齿轮、皮带轮的安装轴颈与键槽位置，后端设置有连接飞轮的法兰盘与油封安装轴颈，所有润滑油道都在曲轴内部做了贯通设计，压力机油可以通过主油道直达主轴颈、曲柄销的摩擦表面，形成稳定的油膜承载，减少运转过程中的金属干摩擦。从安装边界来看，整套结构的轴向尺寸、各主轴颈的同轴度、曲柄销的回转半径都严格对应常规1.6L-2.0L排量直列四缸内燃机的缸体安装空间，活塞行程与缸径的匹配关系也符合这类排量机型的压缩比设计要求，活塞在上止点、下止点位置时与气缸盖、曲轴箱的安全间隙都预留了足够的热膨胀余量，避免热机状态下出现运动干涉。

建模过程中对所有配合面都做了公差匹配设计，活塞与气缸壁的配合间隙、连杆轴瓦与曲柄销的配合间隙、活塞销与连杆小头衬套的配合间隙都参考了量产内燃机的设计规范，既不会因为间隙过小导致热机卡滞，也不会因为间隙过大出现敲缸、异响等问题。平衡块的形状与重量经过匹配设计，能够抵消大部分曲柄销、连杆大头旋转运动产生的离心力，配合曲轴两端的轴承支撑，保证曲轴在额定转速范围内运转平稳。这套结构可以作为内燃机设计教学的演示模型，也可以作为动力设备开发过程中曲柄连杆机构方案设计的参考样件，帮助设计人员快速梳理动力传递路径、核对运动干涉边界、验证结构排布合理性。
