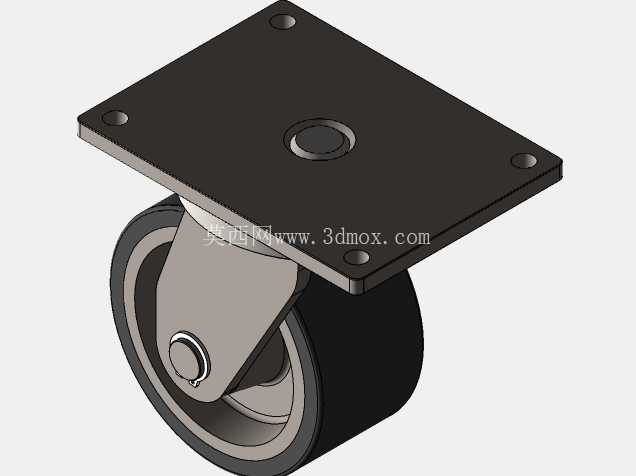

方形顶板重载万向工业脚轮结构

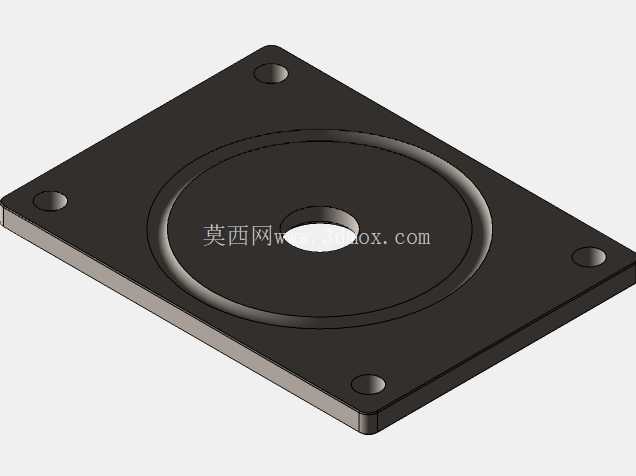

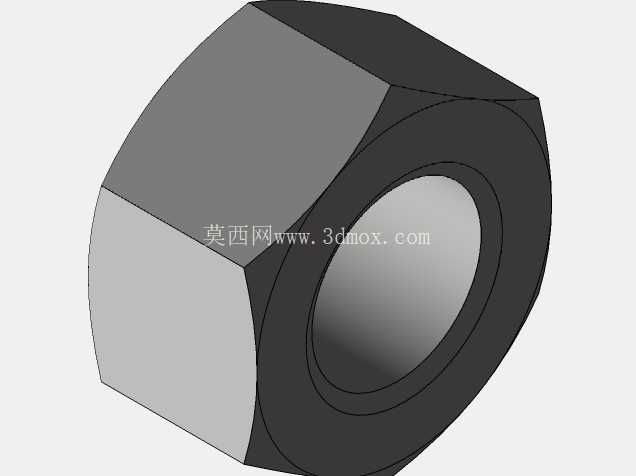

　　这款重载万向脚轮的设计，核心面向工业场景中重载设备的移动移位需求，常见于重型工装货架、工业自动化设备柜体、大型检测仪器、车间周转重载台车等需要频繁移位同时要求承载稳定的场景，区别于轻型家具脚轮，该结构从承载冗余、转向顺滑度、安装适配性多个维度做了针对性优化。从结构组成来看，顶部为方形安装法兰板，板体上预留四个对称分布的沉头安装孔，安装时可直接通过螺栓与设备底部的安装面锁附，沉孔设计能够保证螺栓头完全没入板体平面，不会出现凸起干涉设备放置的问题，法兰板中心设置回转支撑的内嵌安装位，将转向回转的受力点集中在板体中心区域，避免偏载导致的转向卡滞或结构变形。

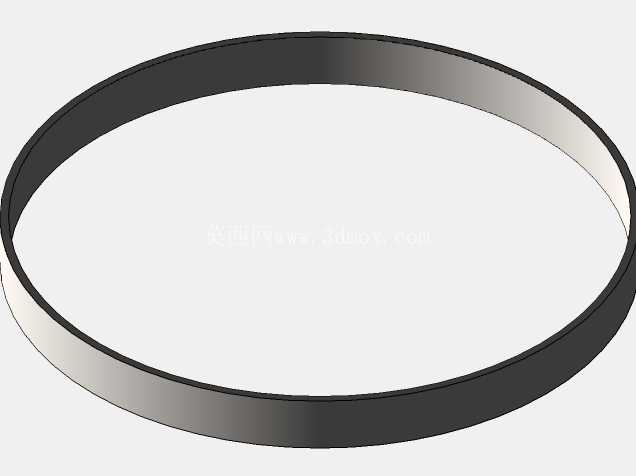

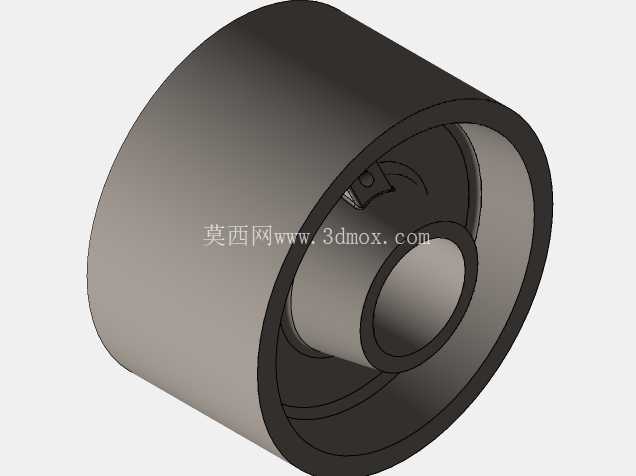

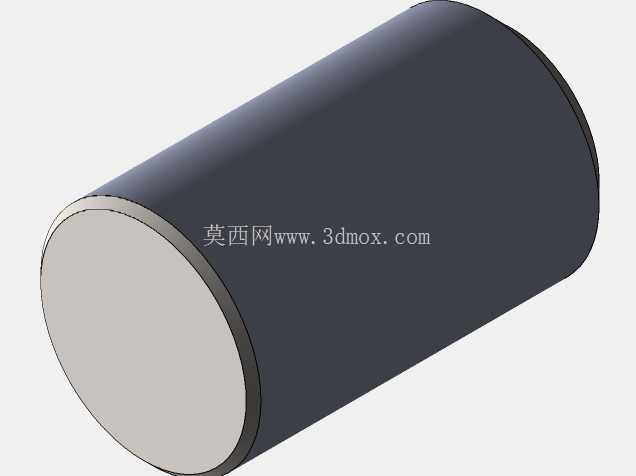

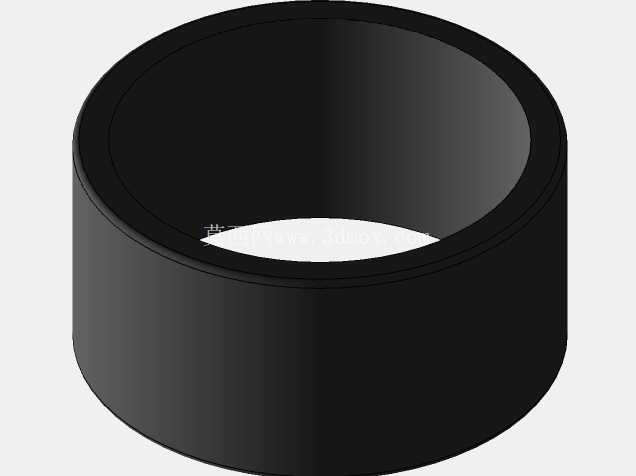

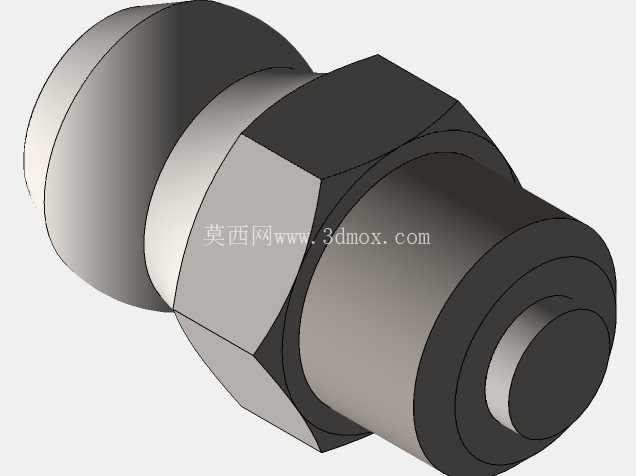

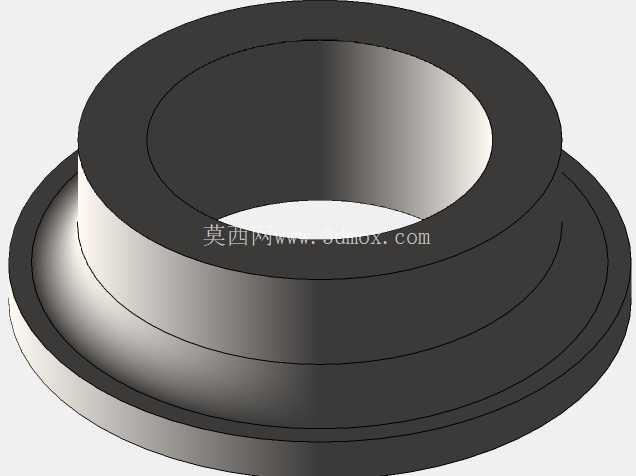

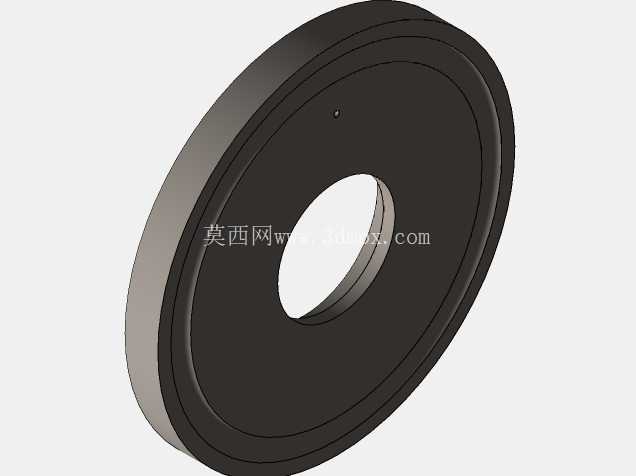

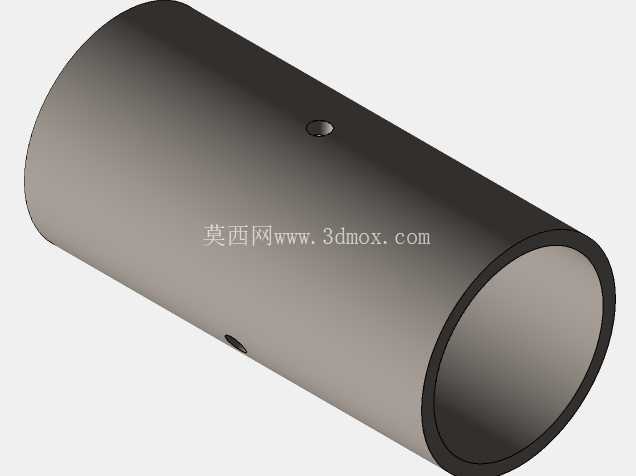

　　转向支架采用加厚钢板折弯成型的一体式叉架结构，叉架与顶部回转结构之间通过大直径回转副连接，回转副内置耐磨衬套，既可以承受垂直方向的重载压力，也能承受设备移动过程中产生的径向冲击力，避免转向结构在颠簸路面受力变形。滚轮部分采用包胶结构，内层为硬质承重轮芯，外层为高耐磨聚氨酯包胶层，这种结构搭配既保证了轮体本身的承重能力，外层包胶又能起到减震降噪、保护车间环氧地坪的作用，避免硬质金属轮碾压造成地面划痕，同时包胶材质的摩擦系数适中，推动设备时不会出现打滑问题，也不会因为阻力过大导致推移费力。轮体与叉架之间通过轮轴连接，轮轴处设置润滑储油槽，长期使用时可以定期补充润滑脂，降低轮体转动的摩擦阻力，减少磨损量，延长整体使用寿命。

　　从安装边界来看，方形顶板的孔位布局适配多数工业设备底部的通用安装尺寸，不需要额外做转接板即可直接安装，轮体的回转半径经过优化，在设备底部安装后，转向过程中轮体不会与设备底部的加强筋、出线口等结构产生干涉，整体安装高度控制在合理区间，不会过多抬升设备的整体重心，保证设备放置和移动过程中的稳定性。在实际使用场景中，这类脚轮通常会搭配两个定向轮、两个万向轮组合使用，部分需要精准对位的场景还会在万向轮上增加刹车结构，踩下刹车后可以同时锁止轮体转动和支架转向，保证设备停靠位置固定，不会因为外力碰撞出现移位。

　　设计过程中针对受力路径做了完整的力学传递优化，设备的垂直载荷通过顶部法兰板传递到回转中心，再均匀分散到两侧叉架，最终通过轮轴传递到整个轮体接触面，避免了局部应力集中导致的结构开裂问题，轮体宽度做了加宽处理，相同承载能力下，加宽轮体可以降低单位面积的接地压力，减少轮体压痕，同时提升在不平整地面上的通过性，遇到车间地面的小缝隙、接缝时不会出现卡轮问题。转向结构的阻尼经过匹配调整，既不会因为阻尼过小导致设备推行时轮体随意摆动方向，也不会因为阻尼过大导致转向费力，操作人员在推移重型设备时可以顺畅调整行进方向，不需要额外施加过大的转向力。轮体的包胶厚度经过测算，在保证足够缓冲能力的同时，不会因为包胶过厚导致重载下出现过大的压缩变形量，避免设备放置后出现高度偏差，影响设备的水平度调节。叉架的边缘做了圆角钝化处理，避免安装和维护过程中尖锐边角划伤操作人员，所有金属结构件表面都做了发黑防锈处理，适应车间内可能存在的油污、潮湿环境，减少锈蚀导致的结构失效风险。
