CSWP认证练习用气缸固定夹具结构

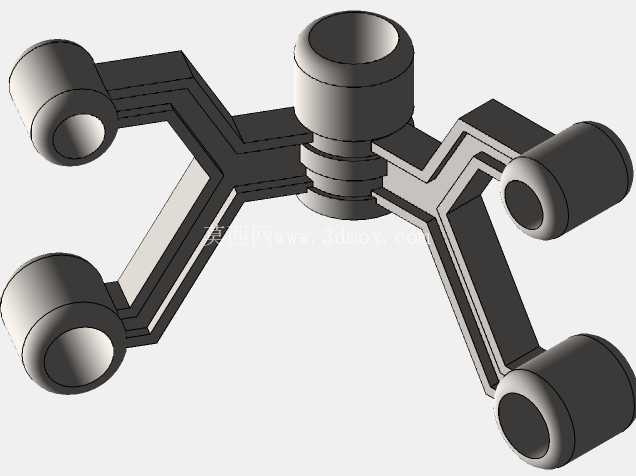

　　这套气缸固定装置的结构设计，核心是为气动执行元件提供稳定的多点位安装支撑，在自动化装配线的气动工位、小型工装夹具的动力端固定场景中，这类结构能够同时适配多组平行气缸的同步动作需求，避免单一支点固定带来的气缸杆偏磨、动作轨迹偏移问题。从结构布局来看，装置采用中心主安装座搭配四组对称延伸臂的构型，中心位置的阶梯轴式安装位是整个结构的定位基准，内孔尺寸匹配标准气缸的缸体外径公差，阶梯段的环形凸台一方面起到轴向限位作用，另一方面可以在安装时嵌入安装面板的定位槽，抵消气缸动作时产生的径向反作用力。四组延伸臂采用等角度对称分布，每支臂的末端都设置了同轴的销孔安装位，这些孔位的轴线与中心安装座的轴线保持严格的平行度公差，在实际使用中，末端孔位既可以穿装固定销将整个装置锁止在设备基板上，也可以作为辅助导向杆的穿过孔，给气缸的往复动作增加额外的导向支撑，尤其在气缸需要带动负载做高频往复运动时，这种多点对称的固定方式能将振动均匀分散到四个固定点，大幅降低连接部位的疲劳应力。

　　设计过程中，延伸臂采用了变截面的筋条结构，靠近中心座的位置截面厚度更大，向末端延伸时逐步收窄，这种设计在保证整体结构刚性的前提下，尽可能减少了材料占用，同时避免了等截面臂带来的应力集中问题——如果臂的截面全程一致，在中心座与臂的连接转角处很容易因为长期受交变载荷出现裂纹，变截面设计让应力传递路径更平缓，转角处的圆角过渡也进一步分散了应力集中点。从安装边界来看，整个装置的最大外轮廓由四组末端安装孔的中心距决定，中心安装座的轴向突出高度需要匹配所适配气缸的安装端面尺寸，安装时需要保证中心孔的轴线与气缸活塞杆的动作轴线同轴度误差控制在0.05mm以内，否则会导致活塞杆伸出时出现别劲现象，加快气缸密封件的磨损。在实际的工装应用场景里，这类固定装置常被用在多工位同步夹紧的小型工装中，比如电子产品外壳的点胶工装、小零件的冲压定位工装，四组延伸臂的末端除了固定自身，还可以加装小型的压头或者定位块，配合中心气缸的动作实现同步夹紧，不需要额外设计多组独立的气缸安装座，大幅简化了工装的整体结构。

　　另外这套结构作为CSWP认证的练习模型，其建模过程覆盖了对称特征建模、多基准面定位、公差配合验证等核心的SolidWorks建模技能，建模时需要先确定中心安装座的基准轴线，再以该轴线为中心阵列四组延伸臂特征，保证所有臂的尺寸一致性，末端孔位的同轴度需要通过几何约束来保证，而不是单纯的尺寸标注，这也是CSWP考试中重点考察的建模规范性——很多初学者在做这类对称结构时，会单独绘制每一条臂，导致后续修改尺寸时出现特征不同步的问题，正确的建模思路是先做单支臂的特征，再通过圆周阵列生成其余三支，同时给所有安装孔添加同轴、平行的几何约束，确保模型修改时所有关联特征能同步更新。

　　在实际加工层面，这类结构如果采用铝合金材质加工，延伸臂的厚度不能小于5mm，否则在紧固安装螺丝时容易出现臂部变形，导致中心孔的同轴度超差；如果采用工程塑料3D打印制作原型，则需要在中心安装孔内镶嵌金属衬套，避免气缸反复拆装磨损内孔表面，影响配合精度。装置的中心孔与气缸的配合采用间隙配合，公差带选H7/g6即可，既保证气缸能顺利装入，又不会因为间隙过大导致气缸晃动，末端的固定销孔与安装销的配合可以选稍紧一点的过渡配合，保证整个装置固定后没有窜动间隙。
