双曲面钢丝旋转结构益智摆件

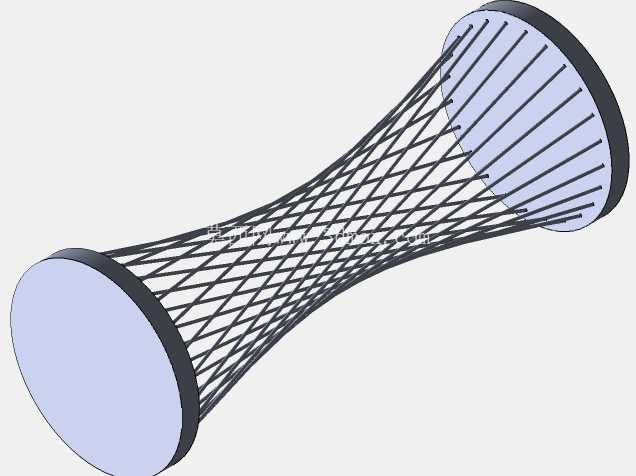

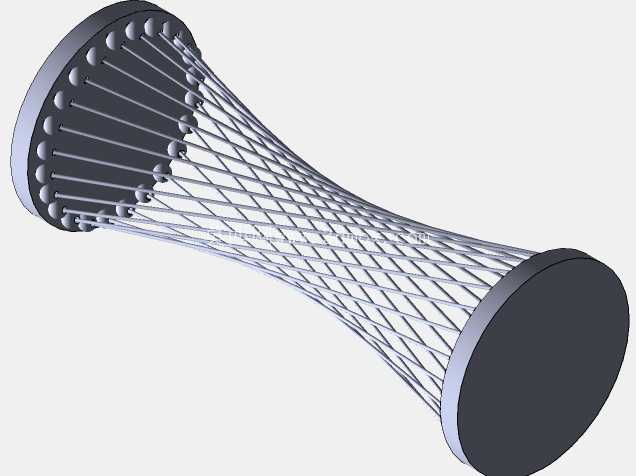

　　这款双曲面旋转构件在日常场景中可作为桌面力学演示教具，也可作为指尖把玩的解压结构件，在中小学科创教育场景中，能直观展示单叶双曲面直纹面的几何形成原理，帮助学生理解空间几何中直线运动生成曲面的逻辑，也可用于机械原理入门课程中，演示空间连杆运动的轨迹特性。从结构功能来看，构件两端为平行设置的圆形端盘，端盘边缘沿周向均匀排布铰接点位，多根等长的刚性细杆两端分别铰接在两端盘的对应点位上，当固定其中一端端盘、转动另一端端盘时，所有细杆会同步绕自身铰接点转动，整体轮廓自然收束形成中间细、两端粗的单叶双曲面形态，转动过程中所有杆件无运动干涉，铰接点处的转动阻尼均匀，转动时无卡滞、无异响，可顺畅完成整周旋转动作。

　　设计过程中首先确定了两端端盘的直径参数，两端盘直径保持一致，以此保证双曲面形态的对称性，铰接点沿端盘端面的圆周方向等角度分布，相邻铰接点的圆心角根据杆件数量做等分处理，避免杆件排布过密导致转动时出现剐蹭，同时也避免排布过疏导致双曲面轮廓辨识度不足。杆件长度的确定需要匹配两端盘的间距，当两端盘处于初始平行正对位置时，所有杆件处于倾斜张紧状态，此时杆件的投影长度与端盘半径、端盘间距满足空间几何约束关系，确保转动端盘旋转至任意角度时，杆件的运动包络不会超出两端盘的外圆边界，也不会出现杆件向内弯折的失稳情况。

　　安装边界方面，两端端盘的中心可设置同轴的定位轴孔，既可以穿入转轴将构件固定在支架上作为展示装置，也可以在端盘外侧加装防滑握持帽，作为手持把玩的指尖玩具；端盘上的铰接孔采用沉孔设计，铰接销轴装入后端面不超出端盘外平面，避免转动时销轴剐蹭外部构件，同时销轴与杆件端部的铰接间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量导致整体结构松散。从实际使用的角度出发，杆件选用刚性适中的金属细杆，既保证转动过程中杆件不会发生弯曲变形，又能控制整体重量，端盘采用硬质工程塑料或轻质金属材质，降低整体转动惯量，让转动过程更加顺滑，长时间把玩也不会出现手部疲劳。

　　在结构验证阶段，需要重点校核杆件在最大倾斜角度下的应力状态，确保快速转动时杆件不会因为离心力出现变形，同时铰接点的耐磨性能要满足反复转动的使用需求，避免长时间使用后铰接孔磨损变大导致结构松动。这款结构没有复杂的传动部件，所有运动均通过杆件的空间转动实现，故障率极低，既可以作为几何教学的具象化演示载体，也能作为机械结构爱好者的桌面摆件，直观展现空间机构运动的巧妙之处，帮助从业者理解直纹面结构在工程中的应用逻辑，类似的双曲面直纹结构在实际工程中也常被应用于冷却塔外形设计、某些特殊传动机构的导向结构中，这款缩小化的构件模型能让设计者更直观地掌握这类结构的运动特性与参数匹配逻辑。
