三缸发动机侧置排气歧管结构设计

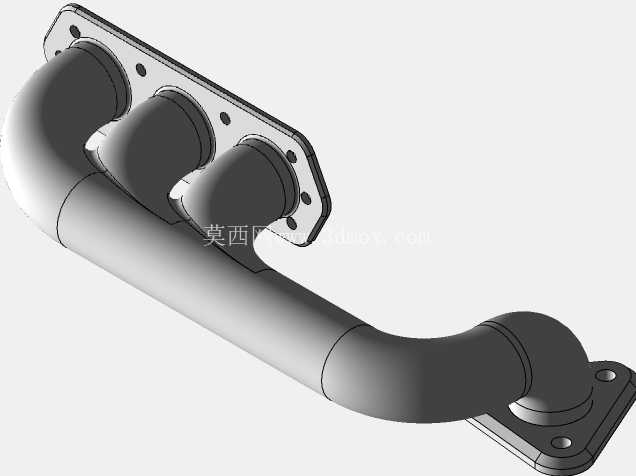

　　这款排气歧管结构主要适配直列三缸内燃机型，在小排量乘用车、小型通用动力机组的排气系统中承担核心导流作用，直接对接气缸盖排气侧出口，将各缸燃烧后产生的高温废气有序汇集，输送至下游三元催化、消声总成段，是发动机进排气系统中直接影响排气背压、充气效率的关键结构件。从实际安装边界来看，进气侧采用三孔一体式法兰结构，法兰面加工精度需满足与缸盖排气面的密封要求，三个接口分别对应三个气缸的排气口位置，孔位同轴度公差控制在0.1mm以内，避免安装时出现密封垫压合不均导致的漏气问题；出气侧采用单法兰对接结构，对接面的管径过渡段做了平滑圆弧处理，减少废气流经时的紊流产生。

　　设计过程中优先考量了各缸排气的干涉问题，三个支管的弯曲弧度做了差异化调整，让各缸排出的废气在总管段汇集时不会出现气流对冲，有效降低排气阻力，避免因为排气不畅导致的发动机功率损失。管路的弯曲半径经过反复校核，既保证了管路走向能够避让发动机舱内的周边附件，比如启动机、机油滤清器安装位、冷却管路布局空间，又不会因为弯管半径过小导致管壁褶皱、流通截面变窄的问题。管壁厚度选取上兼顾了耐高温强度与轻量化需求，常规铸铁材质适配场景下壁厚控制在4-5mm区间，若采用不锈钢焊接工艺可适当调整壁厚，同时在法兰与管路的焊接位置做了加强过渡结构，缓解发动机长期运行过程中冷热交替产生的应力集中，降低法兰面变形、焊缝开裂的故障概率。

　　从结构布局来看，这款侧置式的排气歧管整体走向贴合缸体侧面轮廓，不会占用过多的发动机舱横向空间，对于前置前驱车型的紧凑机舱布局十分友好，安装时可以从发动机侧下方直接对位装配，不需要拆卸周边过多附件，售后维修的可达性较好。支管与总管的衔接位置做了渐扩式过渡，让各支管汇入的气流能够平缓进入总管，减少气流脉动产生的排气噪声，在不额外增加消声元件的前提下就能优化排气声振特性。法兰面的螺栓孔位采用均匀分布设计，每个连接孔周边都做了局部加厚处理，避免螺栓拧紧时法兰面出现翘曲变形，密封槽的预留位置可以适配常规的金属复合密封垫，不需要额外定制特殊密封件，降低后期维护的配件成本。

　　整个管路的重心位置经过测算，在出气侧法兰位置设置了主支撑点，进气侧三个法兰共同分担固定载荷，不需要额外增加过多的固定吊耳就能保证整体结构的振动可靠性，匹配发动机悬置的振动频率区间，避免运行过程中出现共振开裂的问题。设计时还考虑了排气温度场的分布影响，三个支管的长度差控制在合理范围内，让各缸的排气到达总管的时间差形成错峰，进一步提升排气脉冲的利用效率，对于小排量自然吸气机型的低扭输出有一定的辅助优化作用。管路外轮廓没有突兀的棱角结构，所有弯折位置都做了圆弧过渡，既减少了生产过程中的成型难度，也避免了安装过程中尖锐边角对周边线束、胶管造成的割损风险。
