SUV车型空气动力学CFD仿真分析模型

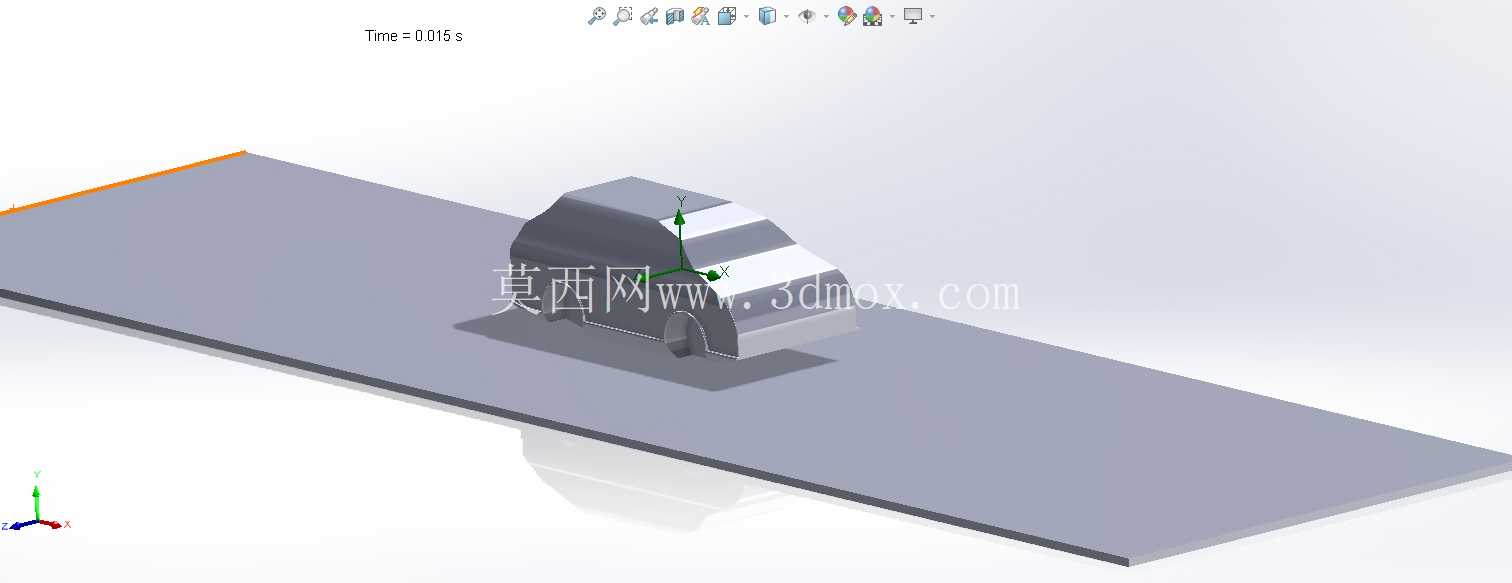

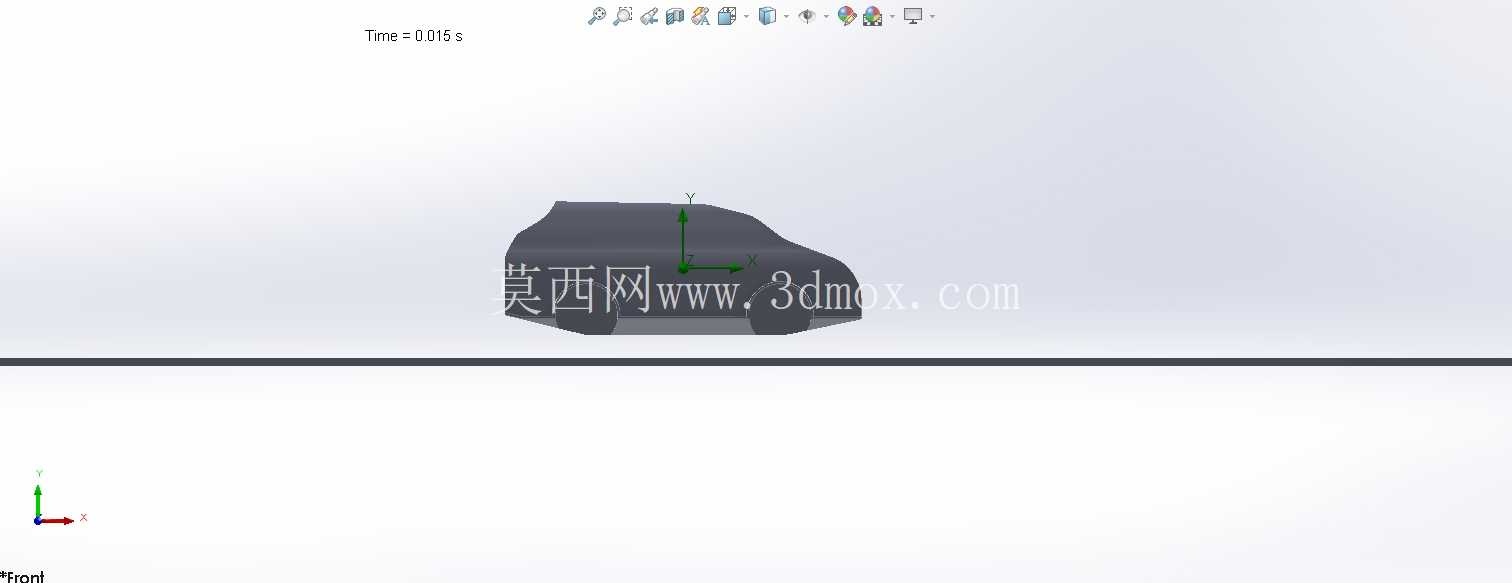

　　在乘用车正向开发流程中，空气动力学性能是决定整车能耗、高速行驶稳定性、风噪水平的核心指标之一，尤其是SUV车型，由于车身高度更高、正面投影面积更大、车尾湍流区范围更广，其风阻系数优化难度远高于常规三厢轿车，早期依赖油泥模型风洞试验的开发模式成本高、迭代周期长，随着计算流体动力学技术的成熟，通过三维建模结合CFD仿真前置验证，已经成为车企研发阶段的标配环节。这套针对SUV车型搭建的CFD分析模型，完全围绕整车外流场的实际工程分析需求搭建，首先在模型构建阶段就严格遵循实车的外表面尺寸边界，车身长度、宽度、高度、离地间隙、前挡风玻璃倾角、A柱过渡圆角、车顶弧度、车尾离去角、后视镜造型、轮毂辐条形态、底盘平整度这些直接影响气流走向的结构特征都做了精准还原，没有做过度简化处理，避免因几何失真导致仿真结果出现系统性偏差。

　　在仿真域的设置上，计算域的入口边界设置在车头前方3倍车长位置，出口边界设置在车尾后方6倍车长位置，左右两侧及顶部边界距离车身各预留2倍车宽与2倍车高的空间，既保证气流在车身周围有充分的发展空间，也不会因为计算域过大造成算力浪费。网格划分阶段针对车身近壁面做了边界层加密，尤其是前保险杠进气口、A柱缝隙、后视镜尾流区、车顶后缘、车尾扩散器、轮毂周边这些气流分离、涡流生成的关键区域，网格尺寸梯度平滑过渡，兼顾计算精度与求解效率。

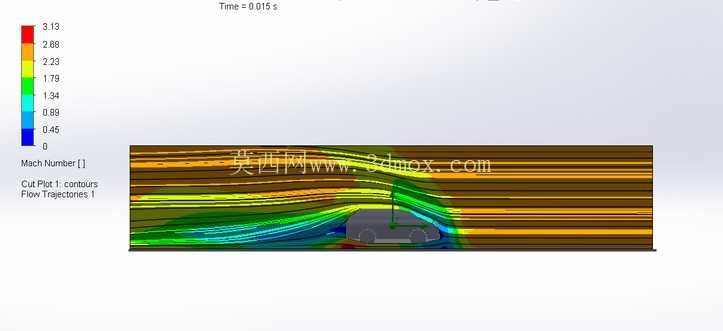

　　从仿真结果的流场分布可以直观看到，气流在车头驻点位置形成高压区后，一部分顺着引擎盖向上流动，经过前挡风玻璃与车顶的过渡区域时保持较好的附着状态，到车顶后缘位置开始出现气流分离，另一部分气流从车身两侧绕过，经过外后视镜时形成局部涡流，还有部分气流从车底穿过，底盘的平整化设计可以有效降低车底气流的紊乱程度。通过这套模型可以提取不同车速下的车身表面压力分布云图、气流速度矢量图、湍动能分布数据，计算出整车风阻系数、升力系数、前后轴升力分配比例，还能定位风噪源的主要生成位置，为造型优化提供量化依据。

　　比如在实际工程应用中，如果发现车尾上沿的气流分离点过早，就可以调整尾翼的角度与造型，引导气流延后分离，缩小车尾低压湍流区的范围，直接降低压差阻力；如果发现后视镜区域的湍动能过高，就可以优化后视镜外壳的曲面弧度，减少局部涡流强度，既降低风阻也能减少高速行驶时的风噪传入。这套模型的分析结果可以直接对接后续的造型修改、零部件结构优化工作，相比传统的经验式设计，能够把空气动力学问题前置到三维设计阶段解决，减少后期油泥模型修改的次数，缩短整车开发周期，降低研发成本，对于从事整车性能开发、车身结构设计、CFD仿真分析的工程人员来说，是非常贴合实际工程需求的分析载体，能够完整复现SUV车型外流场分析的全流程逻辑，所有的几何边界、域设置逻辑都符合行业通用的CFD分析规范，可直接用于方案验证或者仿真流程的参考学习。
