乘用车外流场气动性能仿真分析模型

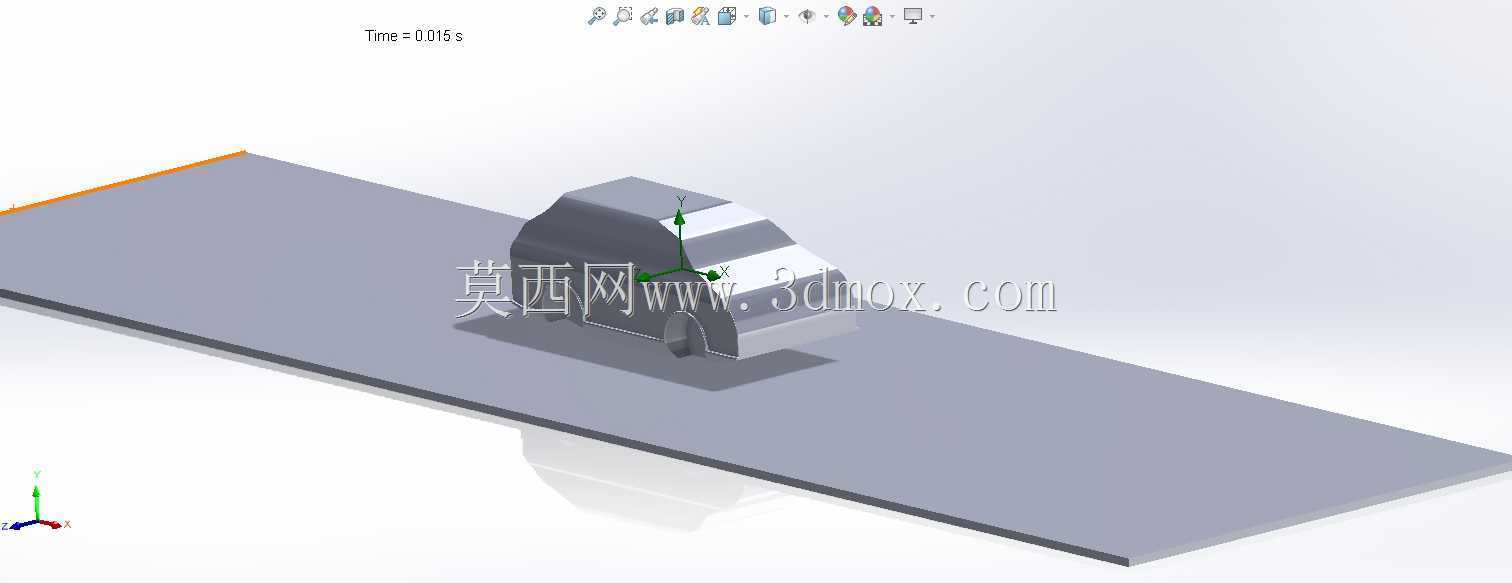

　　在整车正向开发流程中，外流场气动特性的验证是造型冻结前必不可少的环节，这套仿真分析模型可直接对接造型阶段的CAS面数据，无需额外做几何清理即可完成基础流场计算域的搭建。实际工程应用中，该类仿真主要覆盖高速巡航工况下的风阻系数测算、车身表面压力分布提取、尾部涡流结构识别三个核心方向，能够替代部分早期油泥风洞试验，压缩造型迭代的周期成本。模型的计算域设置严格遵循整车气动仿真的工程规范，入口边界距离车头3倍车长，出口边界距离车尾7倍车长，上下及侧向边界距离车身各2倍车宽，完全消除边界条件对车身周围流场的干扰，计算域内的网格划分采用近壁面加密策略，车身表面附面层设置5层棱柱网格，保证壁面y+值处于30-100的合理区间，

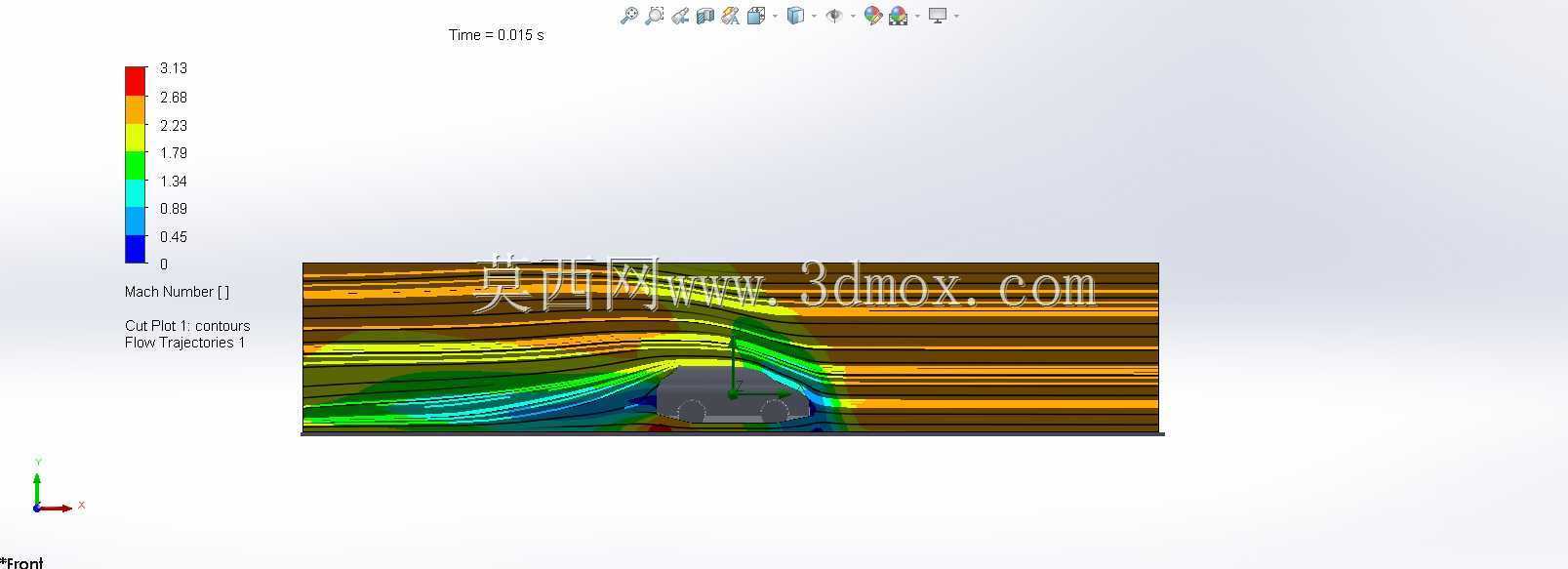

　　匹配高雷诺数k-epsilon湍流模型的计算要求。从功能特性来看，模型可直接输出车身不同位置的速度云图、压力云图以及流线轨迹，能够直观呈现车头正压区、A柱分离区、尾部涡流区的流场形态，比如图中呈现的流线分布可清晰看到气流在车头位置的滞止、沿车身上下表面的加速过程，以及车尾位置的涡流拖拽效应，工程师可基于这些结果针对性调整前保险杠导流唇、后视镜造型、后备箱鸭尾角度等局部结构，实现风阻系数的优化。设计思路上，这套模型没有过度追求几何细节的还原，而是对车底结构、进气格栅等对流场影响较大的区域做了特征保留，对车门缝隙、门把手等局部小特征做了适度简化，在保证计算精度的前提下将单工况计算时长控制在4小时以内，适配普通工作站的硬件算力，

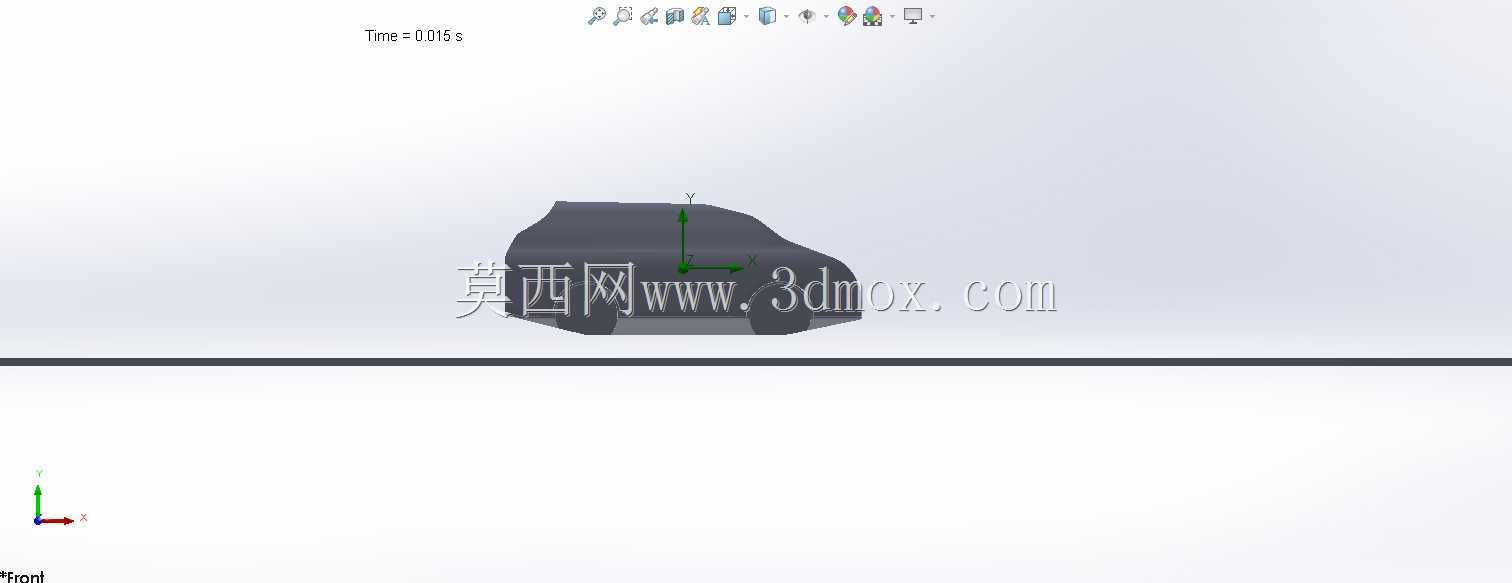

　　满足工程团队快速迭代的需求。安装边界方面，模型内的车身坐标系完全对齐整车设计的全局坐标系，原点设置在前轴中心与地面的交点处，X轴沿车身纵向指向车尾，Y轴沿横向指向驾驶员右侧，Z轴垂直向上，所有流场结果的坐标数据可直接导入整车总布置模型，与热管理、NVH等模块的仿真结果做耦合分析，无需额外做坐标转换。实际使用过程中，可通过调整入口风速参数模拟不同巡航车速下的流场状态，提取的车身表面压力数据可直接作为车窗、外覆盖件刚度校核的载荷输入，尾部涡流的速度分布结果也能为后保险杠扩散器、后扰流板的造型优化提供数据支撑，避免造型设计仅考虑美学需求而忽略气动性能的问题。针对早期造型阶段常见的A柱风噪问题，该模型也可通过提取A柱位置的气流分离点位置、分离区大小，预判高速行驶时的风噪风险，在造型阶段就对A柱截面曲率、后视镜安装位置做调整，减少后期实车测试阶段的整改工作量。
