啮合齿轮副传动转速演示结构

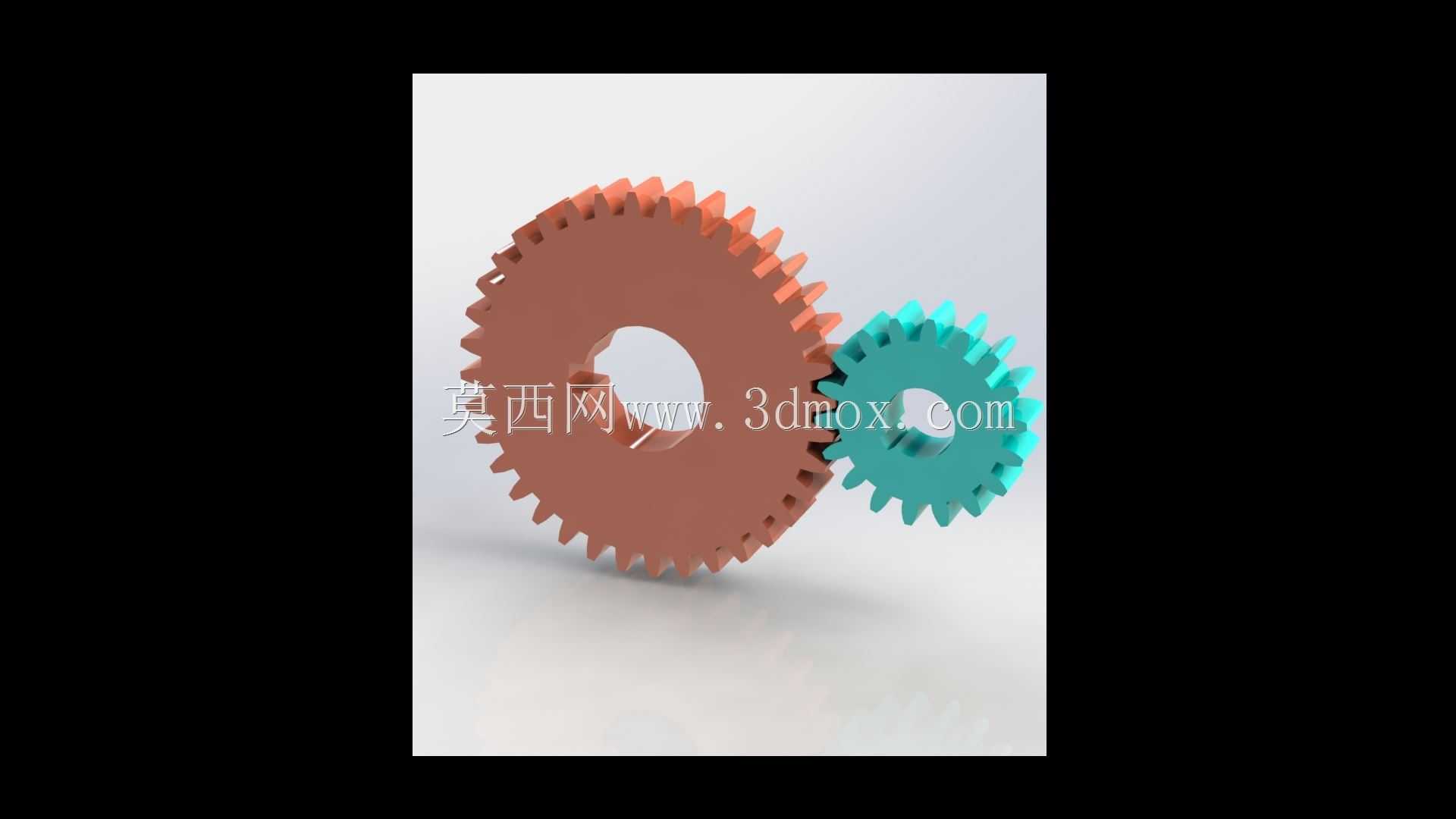

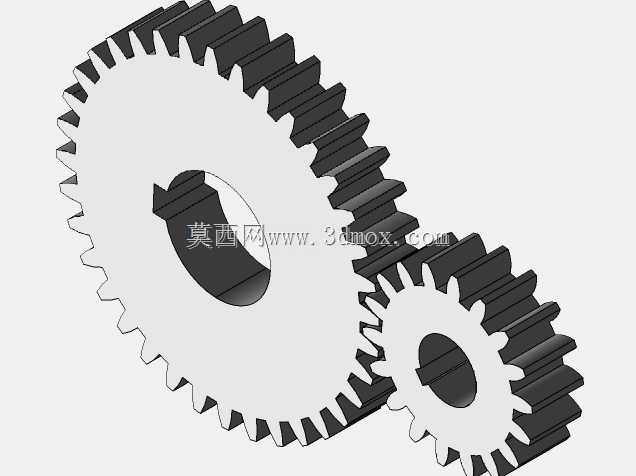

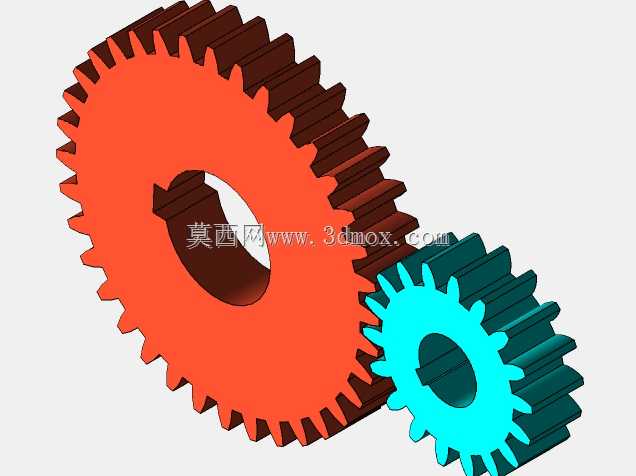

　　这套啮合齿轮副结构，核心用于机械传动系统的转速匹配演示与原理验证，在实际工业场景中，这类定轴齿轮啮合结构广泛覆盖从普通输送线动力传递、小型机床进给机构到阀门驱动组件的传动环节，是机械传动领域最基础也最核心的动力传递单元之一。从结构设计逻辑来看，这套齿轮副采用外啮合直齿圆柱齿轮搭配，大齿轮与小齿轮的齿数差经过精确核算，啮合过程中不存在根切风险，齿顶高系数、顶隙系数均采用通用机械设计标准取值，保证啮合传动时的齿面接触均匀，不会出现偏载、卡滞的问题。齿宽的取值参考了通用轻载传动场景的设计规范，既保证足够的齿面接触强度，又不会因为齿宽过大导致加工难度提升、装配时轴向错位带来的啮合不良问题。

　　实际应用中，这类齿轮副的核心作用是通过齿数比实现转速与扭矩的转换，当动力输入至其中一个齿轮时，啮合的另一齿轮会按照固定传动比输出对应转速，转速计算的核心逻辑就是基于两个齿轮的齿数反比关系，结合输入转速即可快速算出输出端转速，这也是机械传动系统设计中最基础的计算环节，不管是做设备的动力匹配，还是做传动链的负载核算，都需要基于这个核心逻辑展开。从安装边界来看，这套齿轮副的中心距是按照标准齿侧间隙核算的，装配时需要保证两个齿轮的轴线平行度误差控制在允许范围内，否则会加剧齿面磨损，甚至出现传动卡滞、断齿的风险；齿轮中心的轴孔尺寸按照通用传动轴的配合公差设计，可直接搭配标准平键实现与传动轴的周向固定，轴孔的倒角设计也方便装配时的轴件导入，不会出现装配刮伤配合面的问题。

　　齿廓采用渐开线齿形设计，这种齿形的优势在于传动过程中传动比恒定，齿面间的正压力方向始终不变，能保证传动的平稳性，降低运转过程中的振动与噪声，不管是用于教学演示转速计算逻辑，还是直接用于轻载传动场景的实际结构，都能满足使用需求。在实际设备选型与结构设计过程中，这类齿轮副的设计需要先明确传动比需求，再结合负载大小核算齿轮的模数，模数越大轮齿的抗弯强度越高，能传递的扭矩也越大，同时还要结合安装空间的限制调整齿轮的外径、齿宽参数，保证整套传动结构能适配设备的整体安装空间。

　　这套结构的啮合间隙经过合理预留，既可以补偿加工与装配带来的尺寸误差，还能在齿轮运转受热膨胀时避免齿面顶死，同时预留合适的润滑脂存储空间，降低齿面的磨损速率，延长齿轮副的使用寿命。很多刚接触机械设计的从业者在做齿轮结构设计时，容易忽略安装边界的尺寸约束，要么齿轮外径过大和周边结构件发生干涉，要么中心距核算偏差导致齿侧间隙过大出现传动回差，或是间隙过小出现运转卡滞，这套演示结构可以很直观地展现齿轮啮合的空间布局要求，帮助设计者快速理解齿轮传动的空间占位、啮合关系与转速匹配逻辑，在做实际项目的齿轮传动结构设计时，能更精准地把控尺寸参数与装配要求，避免出现设计失误导致的零件报废、装配失败问题。另外，直齿圆柱齿轮的加工工艺成熟，不管是滚齿、插齿还是铣齿加工都能实现较高的加工精度，加工成本相对斜齿轮、锥齿轮更低，维护也更方便，在轻载、中低速的传动场景中应用占比极高，掌握这类齿轮副的设计逻辑、转速计算方法与安装要求，是机械结构设计从业者的必备基础能力。
