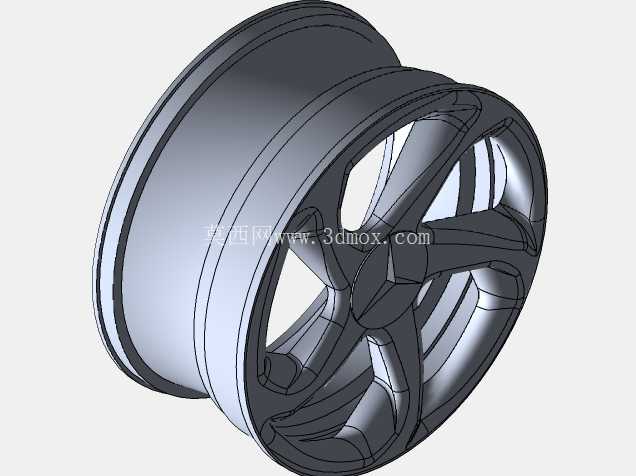

马尔塞德斯A级乘用车五辐轮毂结构设计

　　该轮毂结构面向紧凑型家用乘用车的行走系统配套需求，适配前驱平台的A级车型使用场景，日常行驶覆盖城市铺装路面、城郊非铺装破损路面等常规通行工况，承担承载整车整备质量、传递驱动与制动力矩、缓冲路面冲击的核心作用。从功能实现逻辑来看，轮辋部分采用深槽式结构设计，匹配常规低压乘用车轮胎的安装需求，轮缘位置做了加厚过渡处理，避免轮胎拆装过程中出现轮辋边缘变形，同时在车辆高速过弯时能够为轮胎胎侧提供足够的支撑力，抑制胎侧过度形变带来的操控迟滞问题。

　　轮辐部分采用五辐双肋的布局形式，每根主辐条拆分出两条平行的受力肋，在不额外增加轮辐整体重量的前提下，有效提升了辐条的抗弯曲截面模量，车辆经过减速带、路面坑洼时，轮辐受到的冲击载荷能够通过双肋结构均匀分散到轮心安装盘位置，避免应力集中导致的辐条开裂问题。设计过程中优先考虑了安装边界的匹配性，轮心的定位止口尺寸严格对应车型前转向节、后轮毂单元的配合公差，PCD节圆直径、螺栓孔数量与孔径完全适配原车的轮毂固定螺栓规格，安装面的平面度控制在合理公差范围内，确保装车后轮毂与安装面完全贴合，不会出现高速行驶时的车轮抖动问题。

　　轮辐背面预留了刹车系统的避让空间，能够兼容原车尺寸的通风刹车盘与单活塞浮动卡钳，不会出现轮毂转动时与卡钳、刹车盘发生运动干涉的问题。轮辋的偏距设置经过匹配计算，装车后车轮的轮距与原车设计值保持一致，不会出现轮胎突出翼子板、或者蹭到轮拱内衬的问题，转向过程中轮胎与轮拱、减震器之间的安全间隙满足全转角工况下的使用要求。从结构细节来看，辐条与轮辋连接的位置做了大圆角过渡处理，消除了直角连接带来的应力集中点，在承受交变冲击载荷时能够有效降低疲劳失效的风险；气门嘴安装孔设置在两辐条之间的轮辋位置，方便后续充气、胎压监测模块的安装与维护，孔位边缘做了翻边强化处理，避免长期使用后孔位出现开裂。

　　整个轮毂的重量分配经过优化，轮辐部分的质量尽可能向轮心侧集中，降低了车轮的转动惯量，对于提升车辆加速响应性、降低刹车系统的负荷有一定帮助，同时也能减少非簧载质量，优化悬挂系统的振动过滤表现。表面的造型线条兼顾了空气动力学设计，辐条侧面的导流斜面能够在车轮转动时引导气流穿过轮辋，带走刹车系统工作产生的热量，避免长距离下坡制动时刹车盘温度过高导致的热衰减问题。在建模过程中，所有配合面的尺寸都保留了合理的公差余量，既能够保证装车时的装配顺畅，也不会因为间隙过大导致车轮定位失准，轮辋的胎圈座位置尺寸严格匹配轮胎的配合标准，确保轮胎充气后能够紧密贴合在轮辋上，高速行驶时不会出现轮胎脱圈的风险。
