三架并列式民用无人直升机外观结构设计

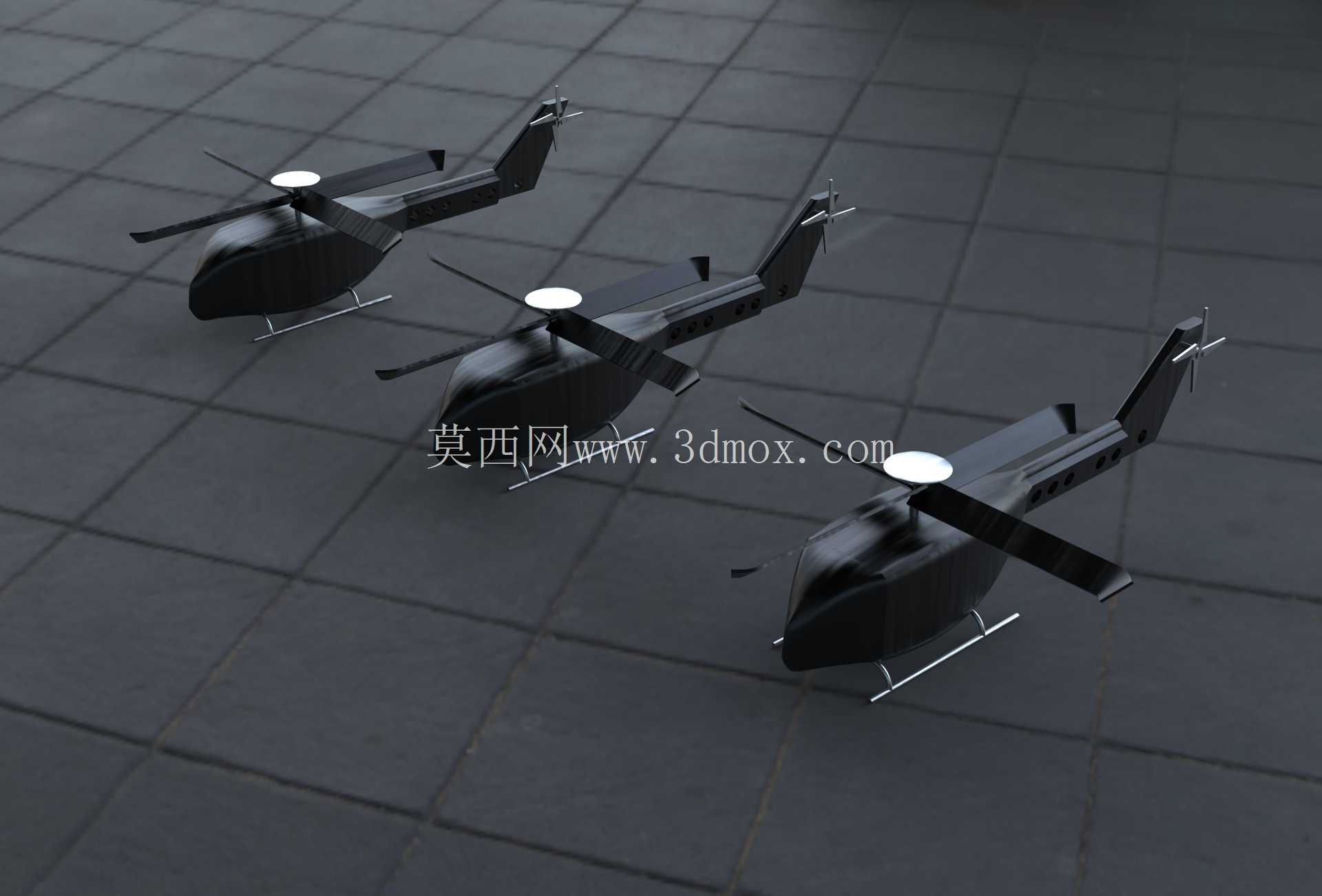

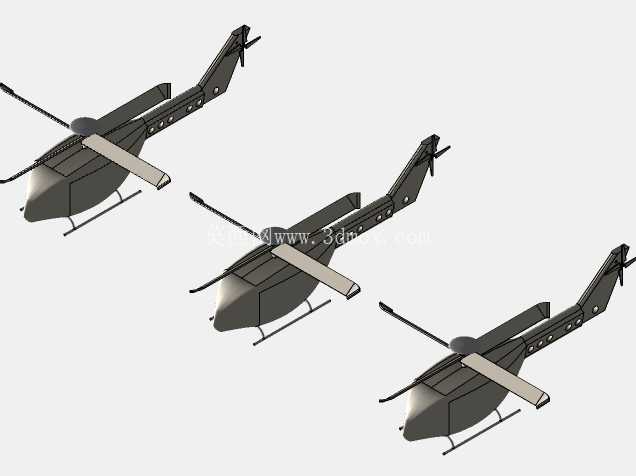

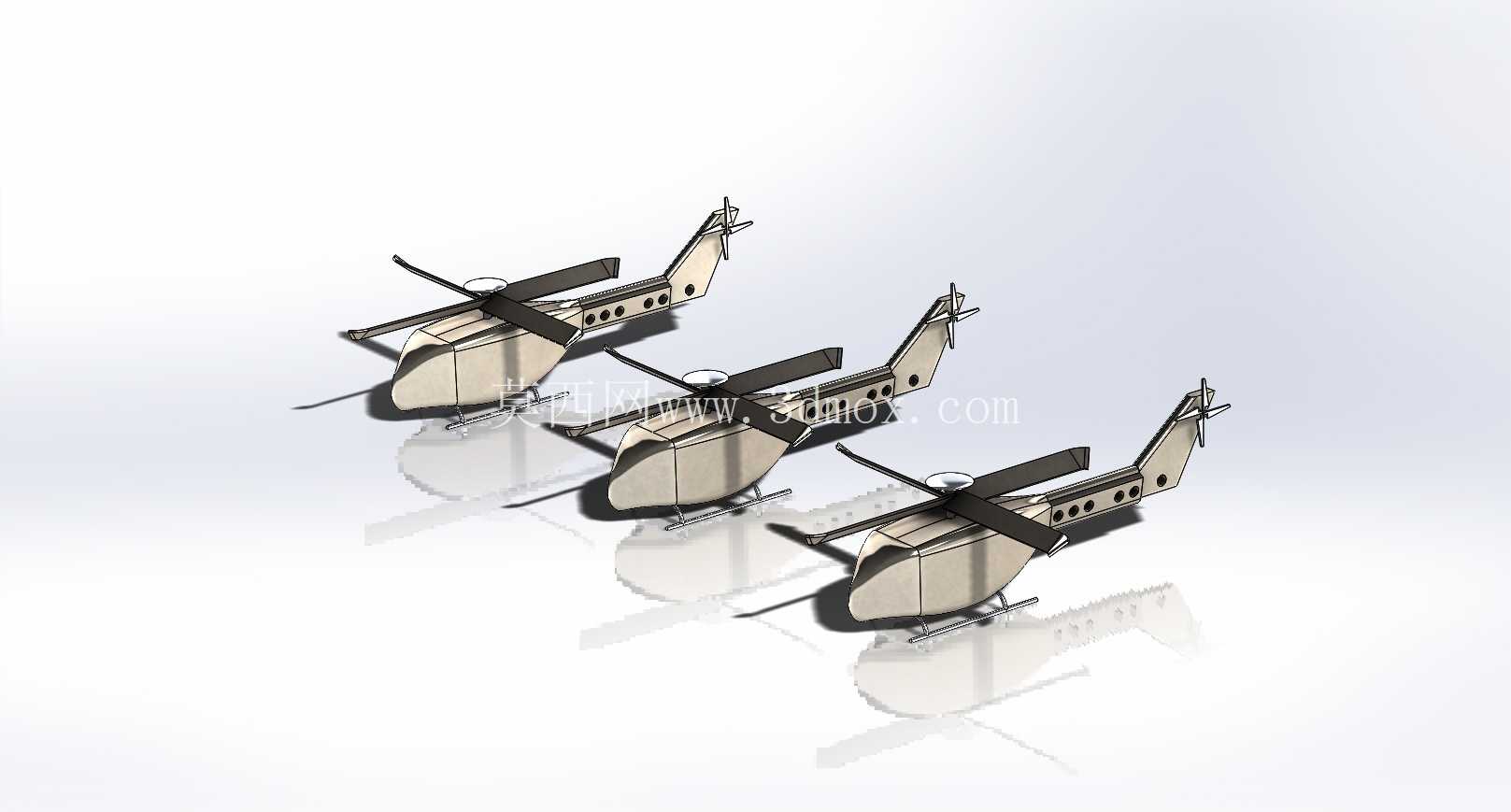

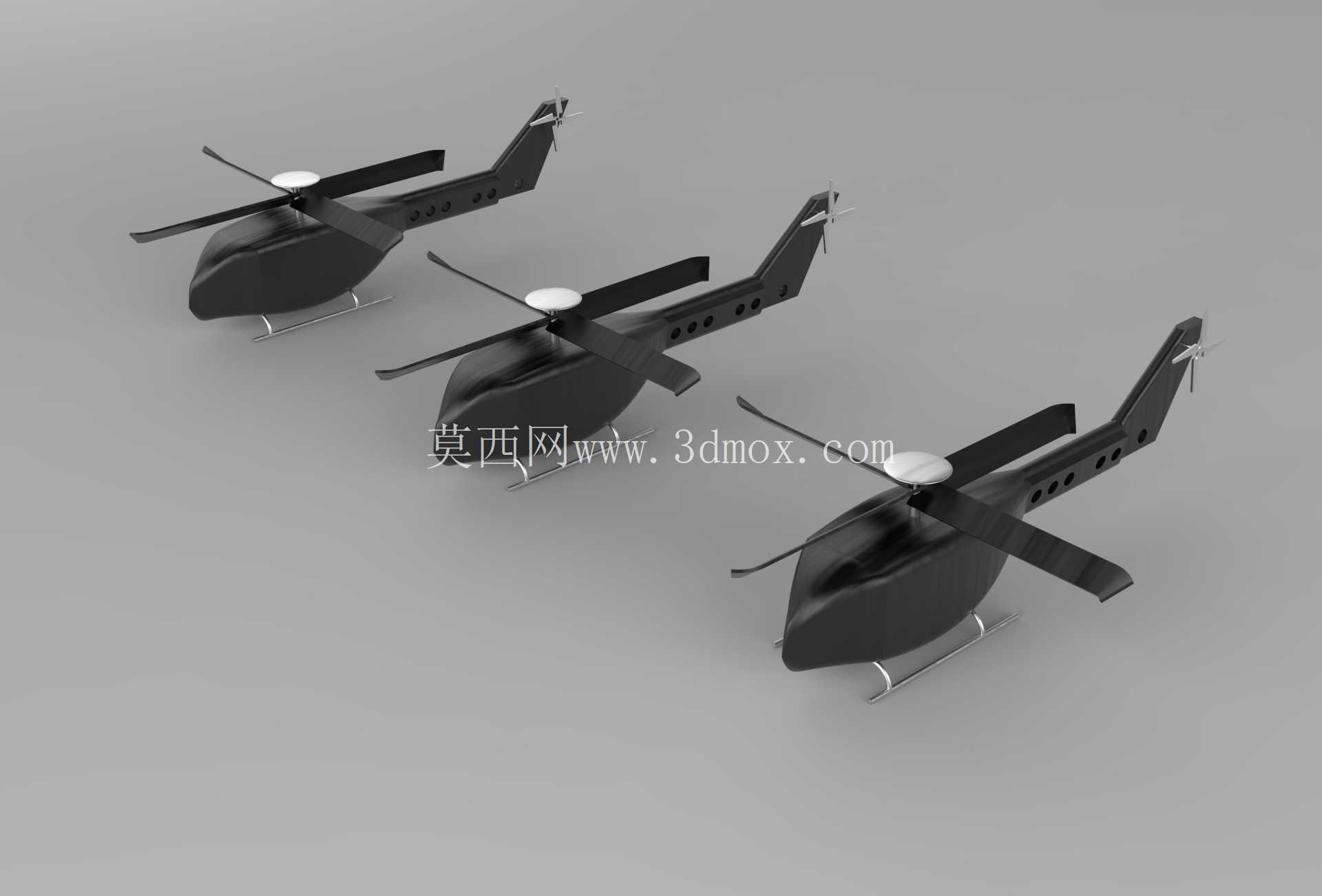

　　本次呈现的三款并列排布的直升机结构方案，核心面向低空巡检、短途物资转运、应急场景侦查等民用作业场景设计，整体采用流线型窄机身构型，在保证结构强度的前提下尽可能压缩迎风面投影面积，降低前飞过程中的气动阻力。从结构布局来看，三款机型均采用单主旋翼加尾桨的常规构型，主旋翼基座设置在机身重心正上方位置，确保旋翼升力作用线与整机重心垂线重合，避免飞行过程中出现不必要的俯仰配平力矩，降低飞控系统的调节负荷。机身主体采用一体化曲面蒙皮设计，蒙皮曲面从机头位置平滑过渡至尾梁段，没有突兀的结构折角，既可以减少飞行过程中的紊流产生，也能降低蒙皮接缝处的结构应力集中风险。起落架采用滑橇式结构，两根平行的滑橇梁通过竖向支撑臂与机身下部的承力框连接，滑橇梁底面为平面设计，可在平整硬化地面、草地、临时平整的野外场地完成起降，不需要额外的起降平台配套，适配野外作业的复杂场地条件。尾梁段从机身中部向后延伸，尾桨设置在尾梁末端的右侧位置，通过尾传动轴与主减速器输出端连接，尾桨旋转平面与主旋翼旋转平面垂直，可产生抵消主旋翼反扭矩的侧向力，同时通过调整尾桨桨距可实现航向的精准控制。

　　在设计过程中，首先明确了不同载荷等级的适配边界：三款机型按机身长度依次形成载荷梯度，最短款机身长度控制在2.2米级别，最大起飞重量控制在25公斤以内，可搭载小型可见光、红外检测设备完成电力线路巡检、林业火情巡查等作业；中间款机身长度3.1米级别，最大起飞重量70公斤，可搭载5-10公斤的应急物资完成短途投送；最长款机身长度4.2米级别，最大起飞重量150公斤，可搭载多类侦查设备完成长航时作业。机身内部预留了标准化的设备安装舱位，舱位位于主旋翼基座下方的重心区域，安装界面设置有通用的螺孔阵列，可适配不同厂商的任务载荷快速安装，不需要对机身结构进行二次打孔改装，避免破坏蒙皮的结构完整性。主旋翼桨叶采用对称翼型设计，桨叶从根部到尖部进行线性翼型扭转，可保证旋翼旋转过程中不同半径位置的翼型都处于最优攻角区间，提升旋翼的升力效率，降低旋转过程中的噪声水平。桨叶与旋翼夹座采用铰接式连接结构，可在飞行过程中实现摆振、挥舞、变距三个自由度的动作，缓冲突风带来的载荷冲击，延长旋翼系统的疲劳寿命。尾梁内部为中空结构，既可以减轻整机结构重量，也可容纳尾传动轴、飞控线路、航向传感器等部件，对内部构件形成防护，避免野外作业过程中树枝、扬尘等对管线造成磨损。

　　机身侧面设置有连续的通风散热格栅，格栅开口朝向与飞行方向呈一定倾角，可在飞行过程中利用冲压空气对机身内部的动力系统、电调模块、电池组等发热部件进行风冷散热，不需要额外设置散热风扇，降低整机的功耗与结构重量。在安装边界设计上，整机所有外露的结构凸起均做了圆角过渡处理，避免运输、组装过程中尖锐边角对操作人员造成划伤，同时所有可拆卸部件的连接位置均设置有定位止口，组装过程中可通过止口快速定位，不需要反复调整安装位置，外场组装时间可控制在10分钟以内。滑橇式起落架的竖向支撑臂采用弹性模量适中的合金材料制作，在硬着陆过程中可通过自身的弹性变形吸收冲击能量，避免冲击载荷直接传递到机身承力框，损伤内部搭载的精密设备。

　　机身顶部的旋翼基座位置设置有快拆结构，不需要专用工具即可完成主旋翼的拆卸与安装，方便设备的转场运输，运输状态下可将旋翼拆下后整体放入小型货运车辆的货箱内，不需要大型运输设备配套。从气动设计细节来看，机头位置采用钝头曲面设计，可在前飞过程中引导气流平滑绕过机身两侧，避免机头位置产生气流分离造成的压差阻力，尾梁末端设置有小型的水平安定面与垂直安定面，可在前飞过程中提升整机的航向与俯仰稳定性，降低飞控系统的修正频率，提升飞行过程的平稳性，对于搭载高精度拍摄设备的作业场景而言，更稳定的飞行姿态可有效提升采集数据的清晰度，减少画面抖动带来的后期处理工作量。
