三角法兰式带孔安装支座结构设计

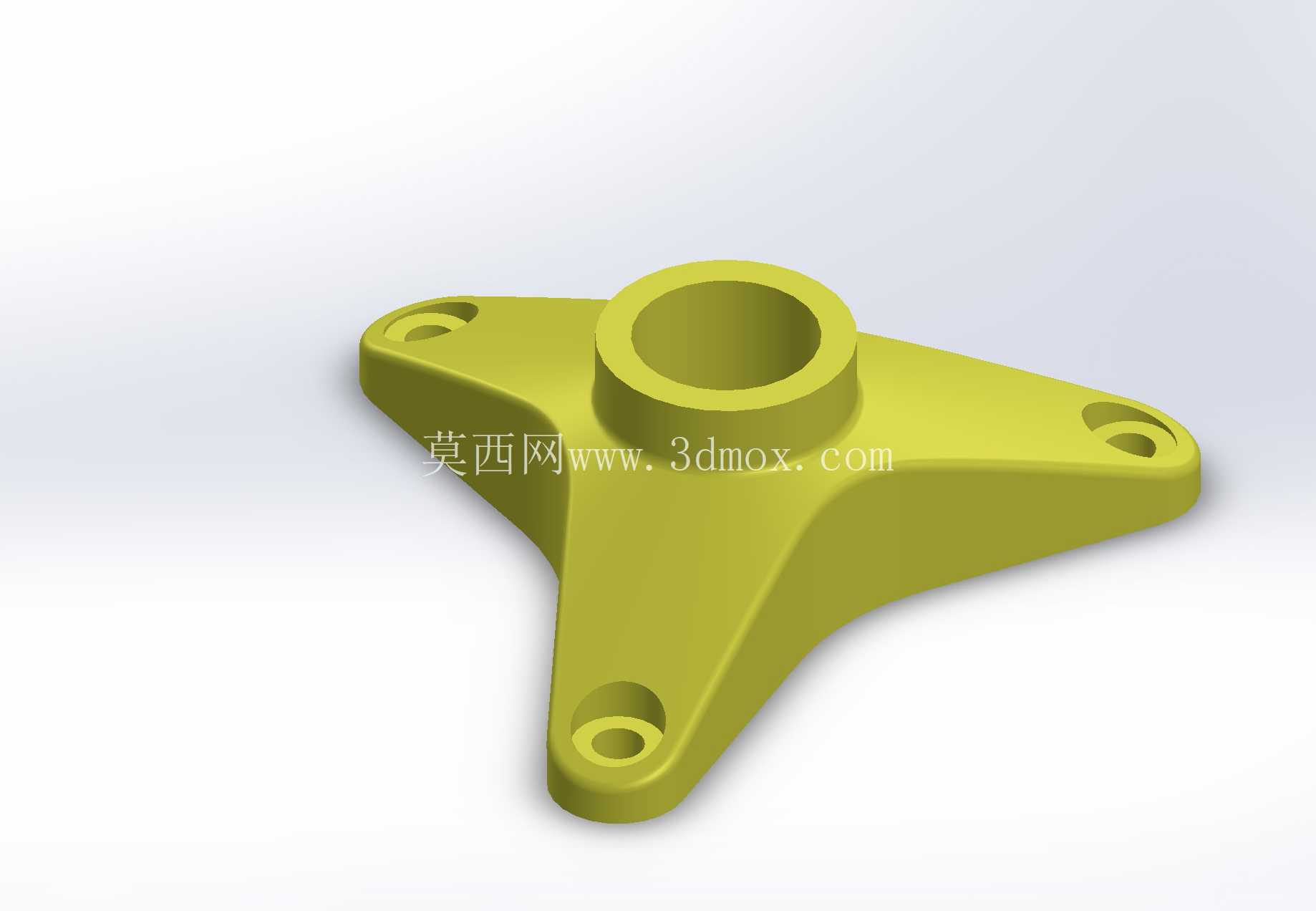

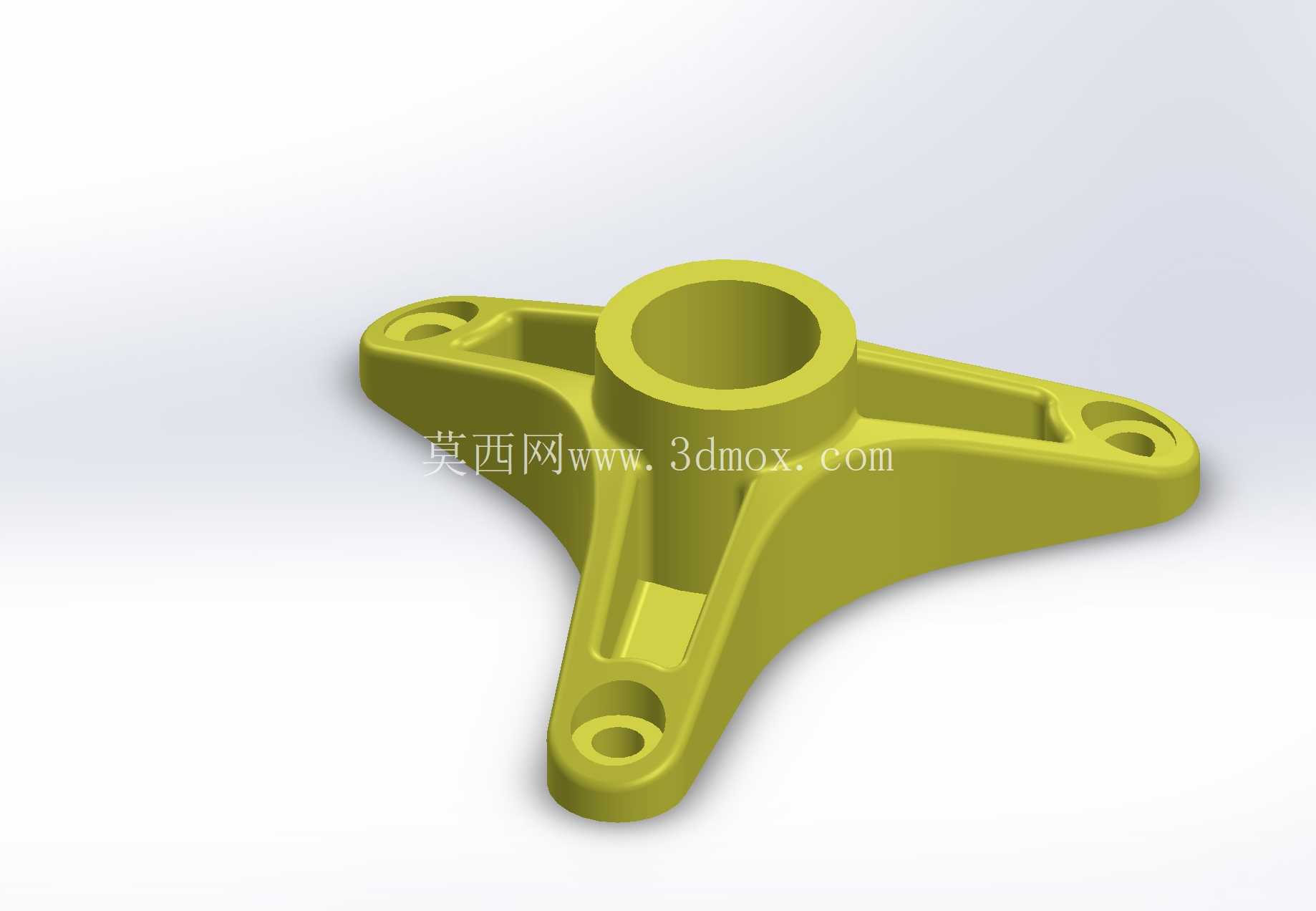

　　这类三角分布的法兰安装支座，在轻工自动化输送线、小型台式试验设备、民用通讯终端固定支架场景中应用十分广泛，核心作用是实现中心回转类部件与安装基面的刚性连接，同时通过三角布局的安装孔抵消部件运转过程中产生的径向偏载与周向扭转力矩，避免连接部位出现应力集中导致的疲劳断裂。从结构功能来看，中心凸起的筒状结构是核心配合位，内孔可根据适配的轴类、杆类零件加工对应公差等级，既可以作为滑动轴承的安装座容纳无油衬套，也可以作为穿线过孔为中心走线的部件提供防护通道，筒身的高度设计需要匹配被连接件的轴向安装深度，既要保证配合长度足够传递载荷，又要避免过高导致整体重心上移降低安装稳定性。三个沿圆周120度均匀分布的支脚，是整个支座的承载受力结构，每个支脚末端的沉头安装孔，可适配对应规格的内六角圆柱头螺钉，沉头深度设计需要保证螺钉安装后头部不高出支脚表面，避免与其他相邻部件产生运动干涉，支脚的截面采用渐变式加厚设计，从中心筒位置向末端安装孔位置平滑过渡，既可以减少铸造或注塑过程中的缩孔缺陷，也能让载荷从中心配合位向安装点均匀传递，不会在支脚根部出现应力突变。

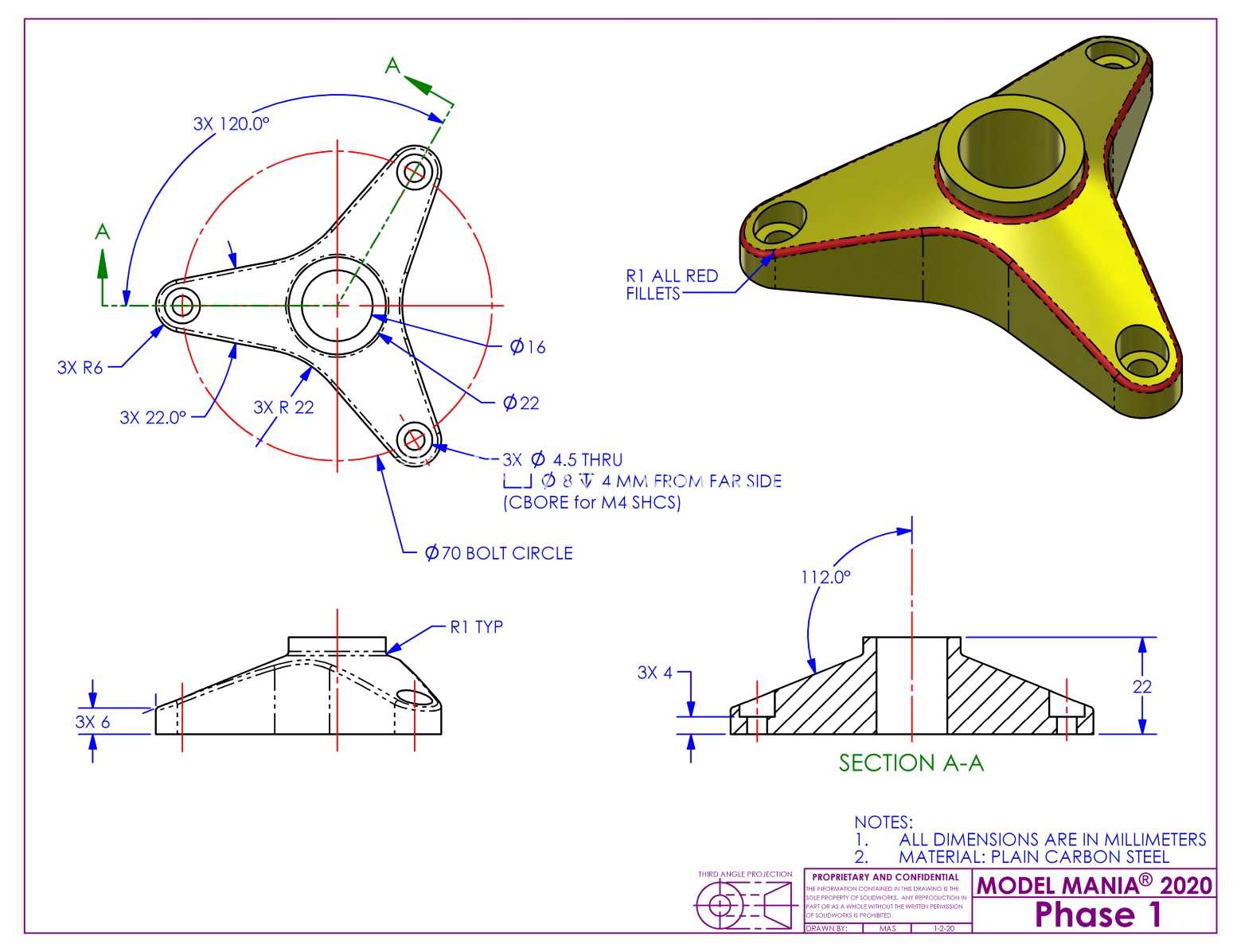

　　在实际设计过程中，首先要确定中心内孔的公称尺寸与配合公差，根据被支撑部件的径向载荷大小确定中心筒的壁厚，通常壁厚不小于内孔直径的1/6，保证筒身具备足够的抗挤压强度；随后确定三个安装孔的中心距，这个尺寸直接决定安装边界，需要匹配安装基面的预留孔位，安装孔的直径要比选用的螺钉公称直径大0.2-0.5mm，补偿安装过程中的位置度误差，降低装配难度。支脚的底面需要设计成完整的平面，平面度公差控制在0.1mm以内，保证安装后与基面完全贴合，不会出现翘曲导致的受力不均，中心筒的上端面可以根据需求设计倒角，方便被连接件的导入装配，支脚的所有棱边都要做R2以上的圆角处理，既避免锐边划伤操作人员，也能减少应力集中提升结构疲劳寿命。

　　这类零件如果采用金属材质加工，通常选用铝合金压铸后做阳极氧化处理，兼顾轻量化与防腐性能，若用于重载场景则可选用球墨铸铁铸造后机加工关键配合面；如果采用工程塑料制作，多选用玻纤增强尼龙注塑成型，适合民用低载荷场景，能有效降低生产成本与零件重量。在安装边界校核时，需要注意三个支脚的外轮廓最大回转直径，要预留至少5mm的周边操作空间，方便拧紧安装螺钉，中心筒的轴向高度要高出被连接件的配合端面1-2mm，保证轴向定位可靠，不会出现轴向窜动。

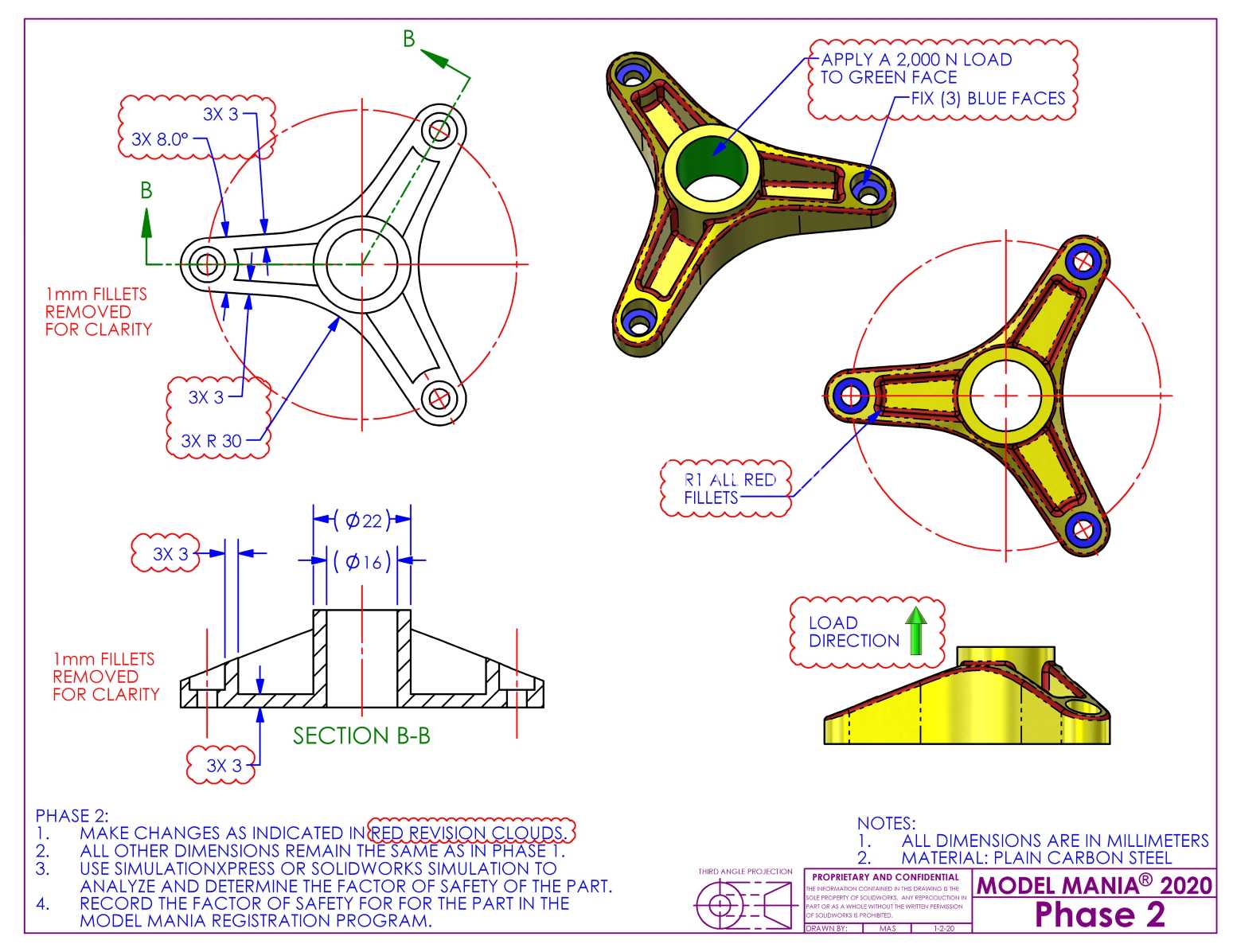

　　实际工况中，这类支座往往承受复合载荷，除了垂直于安装面的轴向压力，还有部件运转带来的径向剪切力，因此在建模时需要重点关注支脚与中心筒连接位置的圆角过渡，不能出现直角连接，否则在交变载荷作用下很容易从根部断裂，三个安装孔的位置度公差要控制在0.2mm以内，保证与安装基面的孔位对中，避免强行装配产生内应力。另外，支脚的下表面如果是安装在涂装过的钣金基面上，可以在每个安装孔周围设计0.5mm高的凸台，减少接触面积，提升安装稳定性，避免基面不平整导致的支座倾斜。中心内孔的表面粗糙度根据用途调整，如果作为轴承安装位需要达到Ra1.6，如果仅作为过孔则Ra3.2即可满足使用要求，不需要过高的加工精度造成成本浪费。
