带加强筋L型支架滑轮支撑结构

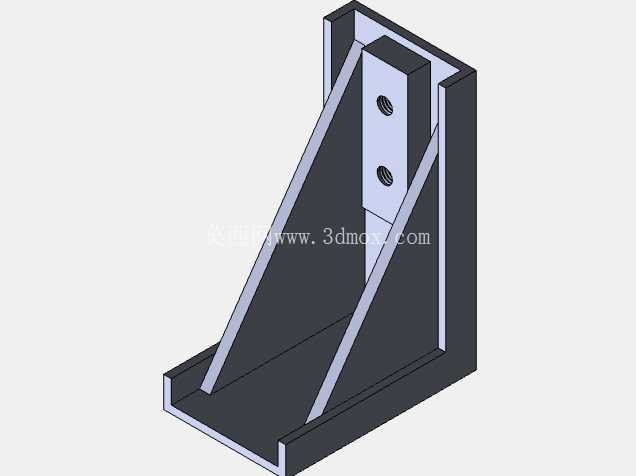

　　在轻载导向、小型物料牵引、工位辅助移位这类车间常见的应用场景里，这类带L型焊接支架的滑轮支撑结构是非常实用的基础构件，很多时候做小型工装改型、流水线辅助工位搭建时，不需要复杂的定制铸件，用板材焊接加标准滑轮组件就能快速满足使用需求。从结构本身来看，主体采用等边角钢拼焊成L型安装基座，背部斜向焊接两块三角形加强筋，这部分的设计思路很明确，就是抵消滑轮受侧向拉力时对基座竖板产生的倾覆力矩，避免竖板在长期受力后出现焊接处开焊或者板材变形的问题，很多新手做这类支撑结构时容易忽略加强筋的布置，往往只做直角拼焊，实际使用时受径向力很容易出现支架外张的情况，直接导致滑轮卡滞、牵引阻力变大。

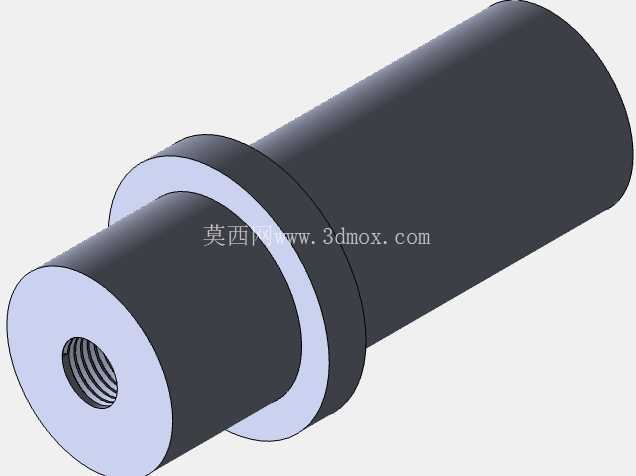

　　竖板上预留的两个安装孔是用来固定滑轮安装座的，孔位采用上下等距排布，安装座本身是带两个通孔的矩形钢块，滑轮轴穿接在安装座的预留轴孔内，这种分体式安装座的设计比直接把滑轮轴焊在竖板上要合理很多，后期如果滑轮磨损需要更换，不需要切割焊接，只需要拆掉安装座的固定螺栓就能整体替换，维护效率高很多。从安装边界来看，整个L型基座的底板是平面安装基准，使用时可以通过底板上预留的安装孔配合螺栓固定在设备机架、墙面钢架或者工位台架上，底板的宽度和竖板的高度比例控制在1:1.2左右，这个比例是经过受力校核的，既不会因为底板过窄导致安装后稳定性不足，也不会因为底板过大浪费板材、增加不必要的结构重量。

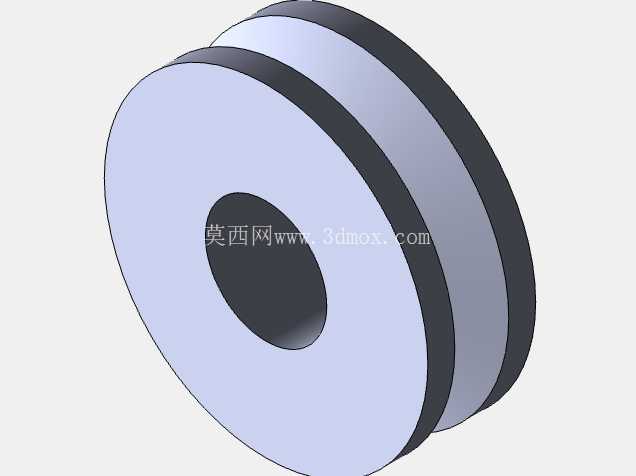

　　实际使用时，这类结构适配的是直径40-60mm的小型槽轮，牵引载荷一般控制在50kg以内，适合用来做线束牵引、小型工装吊具导向、轻型物料的水平移位导向，在电子组装生产线、小型仓储分拣工位、钳工台辅助工具吊挂上都能见到这类结构的应用。建模的时候要注意几个关键的配合尺寸：首先是滑轮安装座和竖板之间的贴合面要保证平面度，不然螺栓锁紧后安装座会出现倾斜，导致滑轮轮槽和牵引方向不共面，加剧钢丝绳或者牵引带的磨损；其次是加强筋和L型基座的焊接处要做焊缝止口预留，建模时不要把筋板和主板材做完全共面贴合，要留出1-2mm的焊道间隙，更符合实际焊接工艺的要求；还有滑轮和安装座之间要留出轴向窜动间隙，一般单侧留0.2-0.5mm即可，间隙过小容易因为加工误差导致滑轮转动卡滞，间隙过大则会出现滑轮运行时晃动、牵引轨迹偏移的问题。

　　另外，整个结构的板材厚度选择也有讲究，一般基座主板用3-4mm的Q235钢板即可，加强筋用2-3mm的钢板就足够满足强度要求，不需要用过厚的板材造成成本浪费，表面处理一般做喷塑或者镀锌处理，适应车间内的常规使用环境，避免长期使用出现锈蚀影响结构强度和滑轮转动灵活性。很多初学者在练习这类装配体建模时，容易把所有零件做成一个实体，忽略了实际装配中的零件拆分逻辑，这个结构虽然简单，但涵盖了焊接件建模、标准件配合、安装基准设定、受力结构优化几个基础的机械设计知识点，拆分零件的时候要区分焊接件和装配件：L型基座和加强筋属于焊接组合件，可以做成子装配体或者多实体零件，而滑轮安装座、滑轮、固定螺栓属于可拆卸的装配件，要单独做零件并设定正确的配合关系，这样建出来的模型才符合实际生产装配的逻辑，而不是单纯的外观造型。在实际选型应用时，还要注意牵引方向的受力角度，尽量让牵引拉力的方向和竖板平面保持平行，避免产生过大的侧向分力，如果实际使用场景存在侧向力，还需要在安装座侧面增加顶丝或者定位销，防止安装座在长期受力后出现位置偏移。
