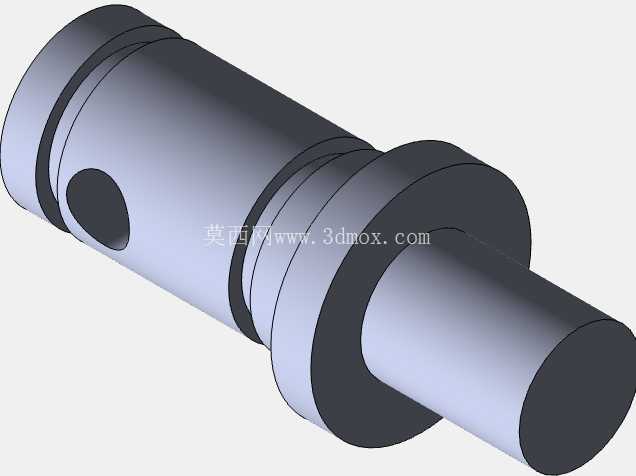

这类带径向通孔的阶梯轴构件,在轻工装配、小型传动机构、通讯设备装夹工位里的应用占比不低,很多需要实现轴向往复定位+径向穿销锁止的工位,都会用到这类结构的杆件。从实际装配场景来看,这类杆件常作为传动链路里的中间连接件,一端插入配套的轴套或者安装座孔内,通过轴肩实现轴向的安装定位,避免杆件工作过程中出现轴向窜动,杆身的径向通孔主要用来穿装圆柱销或者开口销,实现和相邻传动件的周向锁止,防止传动过程中杆件和配合件出现相对转动,保证扭矩传递的稳定性。
从结构设计的逻辑来看,这类杆件采用阶梯变径的结构并非随意设置,不同轴段的直径差形成的轴肩,是安装时的硬定位面,不需要额外加装轴套或者挡圈就能确定杆件在安装座内的轴向位置,能减少装配时的调整工作量。杆身靠近左端的径向通孔,孔位的位置精度直接影响锁止销的装配顺畅度,设计时孔的轴线和杆件的轴线需要保证垂直相交,偏差过大会导致穿销时出现卡滞,甚至工作过程中销子受剪切力不均出现断裂。杆件的右端轴段直径更小,主要是用来和传动摇臂、连杆套这类部件配合,配合段的长度需要匹配被连接件的安装厚度,保证装配后连接件不会出现轴向的多余窜动。
从安装边界的角度考量,这类杆件的最大外圆是中间的轴肩位置,安装时对应的安装座孔需要预留足够的避让空间,保证轴肩端面能完全贴合安装座的定位面,不能出现孔口倒角过大导致轴肩贴合不实的情况。径向通孔的直径需要和选用的锁止销直径保持间隙配合,间隙量控制在0.02mm到0.05mm之间,既能保证销子顺利穿入,又不会因为间隙过大导致传动过程中出现冲击异响。杆件各轴段的同轴度需要控制在0.02mm以内,不然装配后会出现转动卡滞、传动阻力过大的问题,长期运行还会出现配合面的异常磨损。
在实际的设备运行场景里,这类杆件的受力并不复杂,主要承受径向的剪切力和少量的轴向推力,所以材质一般选用45号钢调质处理即可,表面不需要做额外的镀层处理,除非是在有腐蚀介质的工况下,才会做发黑或者镀锌处理。杆身的各过渡圆角需要控制在R0.5到R1之间,圆角过小会在变径位置出现应力集中,长期受交变载荷的情况下容易出现断裂,圆角过大又会导致配合件安装不到位,影响装配精度。
很多刚接触结构设计的人员做这类轴件的时候,容易忽略通孔边缘的倒角处理,实际上通孔两端都需要做0.2mm左右的倒角,去除钻孔产生的毛刺,不然穿销的时候毛刺会刮伤销子表面,甚至脱落进入配合间隙里,造成卡滞。另外轴肩的端面需要和杆件轴线保持垂直,垂直度偏差不超过0.01mm,不然装配后轴肩和安装座面是线接触,受力集中很容易出现压痕,长期运行后定位精度会下降。
这类杆件虽然结构简单,但是在很多小型机构里是必不可少的基础零件,比如通讯设备的翻盖转轴组件、小型工装的定位销轴、手动工具的传动连杆轴,都会用到类似的结构,只是根据不同的受力情况调整各轴段的直径、长度以及通孔的位置和直径。建模的时候需要先确定各轴段的尺寸基准,以杆件的轴线作为旋转特征的中心,先做出整体的阶梯轴外形,再在对应位置切除出径向通孔,最后处理各位置的倒角和圆角,保证模型的尺寸和实际加工要求一致,能直接导出工程图用于生产加工。
