通讯设备用带双耳安装座铰接支撑结构

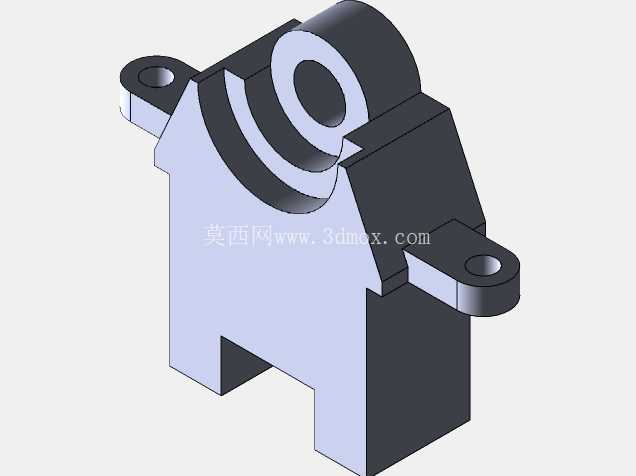

　　在小型通讯终端的内部传动支撑场景中，这类带双侧安装耳的铰接支撑件是实现部件翻转、角度调节功能的核心承载零件，常见于手持通讯设备的翻盖转轴支撑、外置天线角度调节基座、便携通讯终端的折叠屏支撑铰接位置，需要同时承担铰接转动的导向作用与静态安装的结构承载作用，避免通讯设备在跌落、反复开合过程中出现铰接位松脱、断裂的问题。从结构功能来看，该零件主体为立式支撑构型，上部设置同轴双层环形铰接孔位，内层孔用于穿装铰接转轴，外层环形凸台用于抵接转动部件的限位端面，保证转动过程中转轴不会出现径向窜动，同时双层环形结构可以分散转动过程中产生的径向载荷，避免长期反复转动后孔位出现磨损失圆。

　　零件下部为开放式U型支撑脚，两个支脚的端面为安装贴合面，用于抵接设备内部的安装基板，配合两侧伸出的带孔安装耳实现零件的固定，两个安装耳上的通孔为沉孔设计，安装时螺钉头可以完全沉入孔内，不会突出零件表面干涉周边其他部件的装配。设计过程中首先要确定铰接孔的中心高度，这个尺寸直接决定了所连接转动部件的旋转半径，需要匹配通讯设备内部的预留转动空间，避免转动过程中部件与壳体、内部电路板发生刮碰；两侧安装耳的孔位中心距需要严格匹配设备内部安装柱的间距，公差控制在±0.05mm以内，保证安装时可以顺利对位，不会出现强制装配导致的零件内应力残留。

　　上部铰接孔的内径尺寸需要匹配对应规格的转轴，孔壁的粗糙度要求达到Ra1.6，保证转动过程中转轴与孔壁的摩擦阻力均匀，不会出现卡滞、晃动的问题；外层环形凸台的外径比内层孔大8mm，凸台端面的平面度要求控制在0.02mm以内，保证与转动部件的端面贴合紧密，减少转动过程中的轴向间隙。零件的主体壁厚设置为2.5mm，安装耳与主体连接位置做了R2的圆角过渡，避免应力集中，在设备受到跌落冲击时，连接位置不会因为应力突变出现断裂；下部U型槽的开口宽度需要匹配安装位置的凸台宽度，槽的两个内侧面与凸台侧面的间隙控制在0.1mm，既可以方便装配对位，又能限制零件安装后的横向窜动。

　　实际装配时，首先将零件下部的U型槽对准设备基板上的定位凸台推入，使两个安装耳的沉孔与基板上的螺纹孔对齐，穿入紧固螺钉完成固定，之后将需要转动的部件的转轴穿入上部的铰接孔内，在孔端加装限位卡圈即可完成铰接装配，整个装配过程不需要额外的工装辅助，适合通讯产品流水线的快速组装作业。这类支撑件在选材上通常采用玻纤增强PC或者锌合金压铸成型，玻纤增强PC材质重量轻，绝缘性能好，适合对重量有要求的便携通讯设备；锌合金材质强度高，耐磨性能好，适合需要频繁开合、使用寿命要求高的工业类通讯终端。在建模过程中需要重点关注安装耳与主体的过渡位置的拔模角度，压铸成型时拔模角度设置为1.5°，注塑成型时拔模角度设置为1°，保证零件可以顺利脱模，同时铰接孔的位置需要保证同轴度公差在0.03mm以内，避免转轴穿入后出现转动卡滞的问题。另外零件的所有外露棱边都做了R0.3的圆角处理，避免装配过程中锐边划伤操作人员，也不会刮伤设备内部的柔性电路板、连接线等脆弱部件。在通讯设备的实际使用过程中，这类支撑件需要承受至少一万次的开合转动测试，铰接孔的磨损量不能超过0.1mm，安装耳的固定位置不能出现松动，因此在结构设计时特意将铰接孔的轴向长度设置为12mm，增加转轴与孔壁的接触面积，降低单位面积的接触压力，减少长期转动带来的磨损；两侧安装耳的厚度设置为3mm，保证螺钉锁紧后安装耳不会出现变形，长期使用后不会出现固定松动的问题。
