带轮毂一体式简易橡胶滚轮结构设计

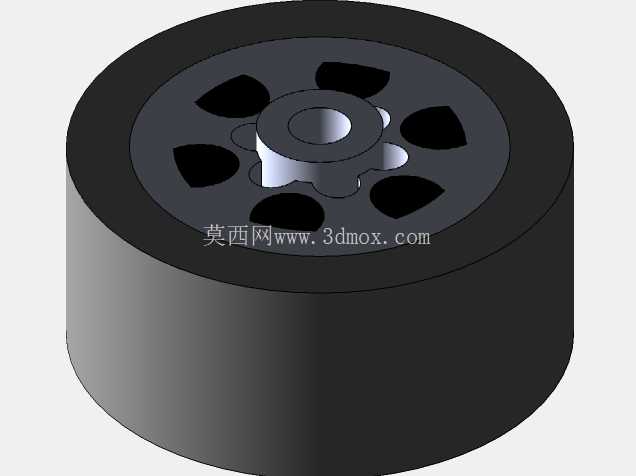

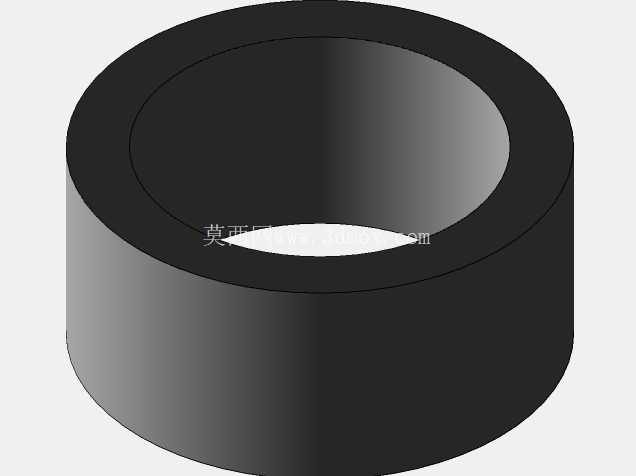

　　这款一体式滚轮结构，在小型移动设备、轻型输送线、教具类移动载具的行走端应用十分广泛，日常做非标设备选型时，经常会遇到负载不大、安装空间紧凑、对轮组同轴度有一定要求的场景，这种把轮毂和外圈轮体做集成化设计的结构，刚好能匹配这类需求，省去了轮体和轮毂单独装配的公差累积问题，也减少了装配环节的紧固件数量，降低后期维护的复杂度。从结构设计逻辑来看，外圈采用等厚度的圆柱轮面设计，没有做额外的胎面花纹，主要是适配平整的室内铺装地面、输送线导轨面等工况，滚动过程中接触面积均匀，不会出现局部应力集中导致的轮面过早磨损，轮面宽度和整体轮径的比例控制在1:2左右，既保证了滚动时的侧向稳定性，也不会因为轮面过宽增加不必要的滚动阻力。

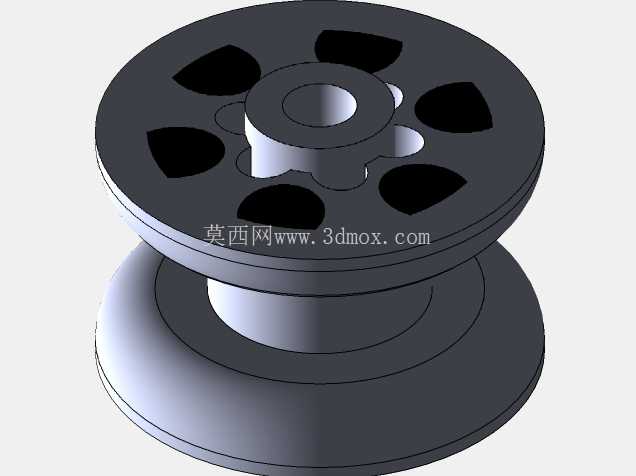

　　中间的轮毂部分做了花瓣式的镂空减重设计，六个均匀分布的镂空孔沿着轮毂中心轴对称排布，在不降低轮毂整体结构强度的前提下，尽可能减少了材料用量，同时镂空结构也能在轮体注塑或者橡胶硫化成型时，减少壁厚不均导致的收缩变形问题，提升成品的尺寸精度。中心的安装轴孔做了带定位缺口的异形孔设计，不是常规的光滑圆孔，这种结构可以和输出轴上的定位凸台配合，传递扭矩的时候不需要额外加装键销，就能避免轮体和轴之间出现相对转动，适合小扭矩传递的场景，安装时只需要将轴对准孔位推入，再在轴端加装限位挡圈即可完成固定，装配效率比传统键连接结构高很多。

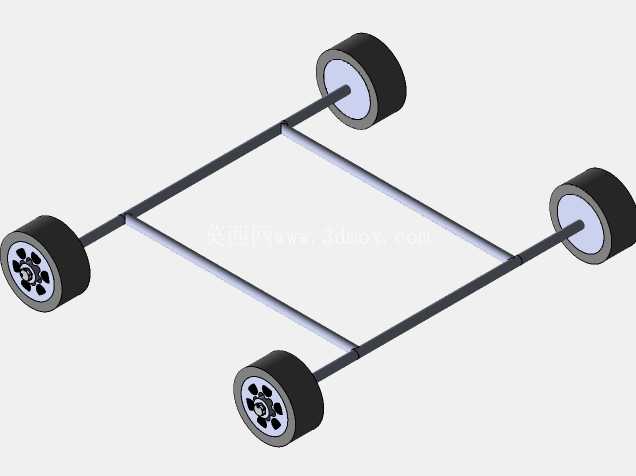

　　从安装边界尺寸来看，轮体的总外径控制在常规小型行走轮的通用尺寸区间，轮毂的安装端面到轮体侧面的距离预留了足够的轴承或者轴套安装空间，不管是采用光滑轴套配合还是微型轴承配合，都能有足够的安装位置，不会出现轮体侧面和设备机架摩擦的问题。中心轴孔的直径适配常见的小型输出轴尺寸，不需要额外做轴径的转接加工，能直接和市面上多数小型减速电机的输出轴匹配。在实际使用场景中，这类滚轮常被用在小型AGV的从动轮、教学演示机器人的行走轮、轻型抽屉或者滑动柜门的支撑轮、小型输送线的从动托轮等位置，因为结构简单、零件集成度高，批量生产时的成本控制优势很明显，而且没有过多的细小零件，日常使用中不容易出现零件脱落、卡滞的问题。

　　设计时特意将轮毂的支撑筋做了圆弧过渡处理，避免应力集中在筋位和轮圈的连接处，在承受径向载荷的时候，应力能沿着支撑筋均匀分散到整个轮体结构上，不会出现局部应力过大导致的轮毂断裂问题。轮体的外圈和内圈轮毂采用同轴度一体化设计，建模时就将两者的同轴度公差控制在合理区间，滚动时不会出现偏心晃动的问题，能有效降低设备移动时的震动和噪音，提升运行的平稳性。另外，这种镂空式的轮毂结构也方便后期做动平衡调整，如果是用在转速稍高的输送托轮场景，可以在镂空位置粘贴平衡配重块，不需要额外加工配重安装位，适配性更强。轮体的两端面做了微小的倒角处理，安装时能顺利导入机架的安装位，不会因为端面的锐边刮伤安装人员或者设备表面，也能避免轮体边缘在长期使用后出现磕碰掉块的问题。在做三维建模的时候，所有的特征都采用参数化设计，轴孔直径、轮径、轮宽、镂空孔的大小都可以根据实际使用场景的需求快速调整，不需要重新绘制整体结构，能大幅缩短同系列不同规格轮体的设计周期，对于需要快速迭代的小型设备研发项目来说，这种参数化的基础模型能节省不少建模时间。
